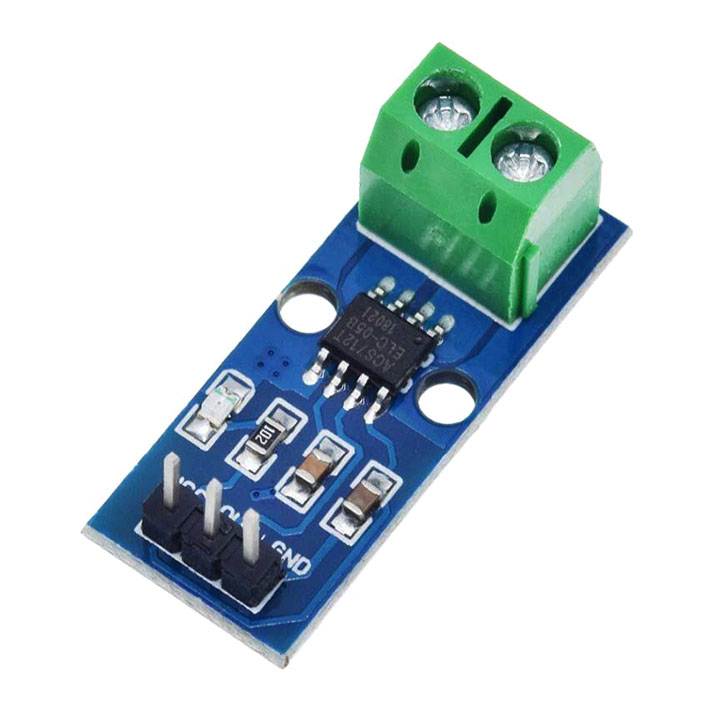

Module Đo Dòng ACS712 5A

- Nguồn cấp: 5V.

- Dòng điện đo được: 5A.

- Điện trở dây dẫn trong là 1.2mΩ.

- Độ nhạy đầu ra từ 94 - 104mV/A.

- Thời gian đáp ứng ngõ vào là 5us.

- Đo được cả AC và DC.

- Cảm biến dòng điện sử dụng IC ACS712 dùng để do dòng lên đến 30A. Đặc biệt đường tín hiệu analog  tỉ lệ nhiễu thấp.

* Khi đo DC:

- Ta mắc tải nối tiếp Ip+ và Ip- , dòng điện sẽ đi từ Ip+ đến Ip-  sẽ tạo ra Vout từ 2.5V đến 5V tương ứng là 0 đến 30A. Nếu mắc ngược lại thì Vout sẽ từ 2.5 đến 0V và dòng ra sẽ là từ 0 đến -30A. Ban đầu khi chưa có Ip Vout sẽ là 2.5V, khi có Ip thì dựa vào Ip dần tiến tới 0 hay dần tiến tới 5V để t có thể xác định được chiều của dòng điện.

*Khi đo AC:

- Với AC thì ta không cần quan tâm đến chiều ta cấp 5V khi chưa có Ip thì Vout = 2.5V, khi có dòng xoạy chiều Ip đo dòng thay đổi theo hình sin nên Vout sẽ thay đổi từ  0 đến 5V tương ứng là -30A ~ 30A.

Nguồn: Bùi Hữu Uyên.
