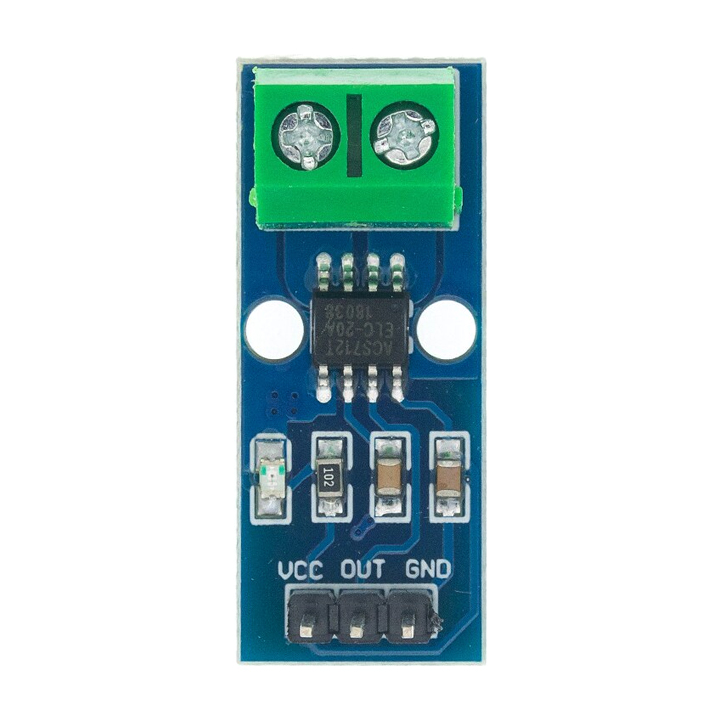

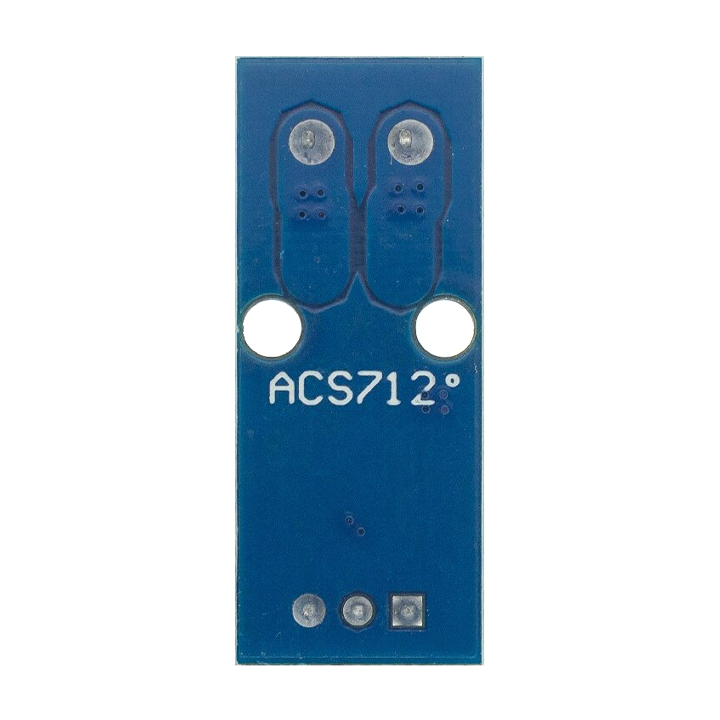

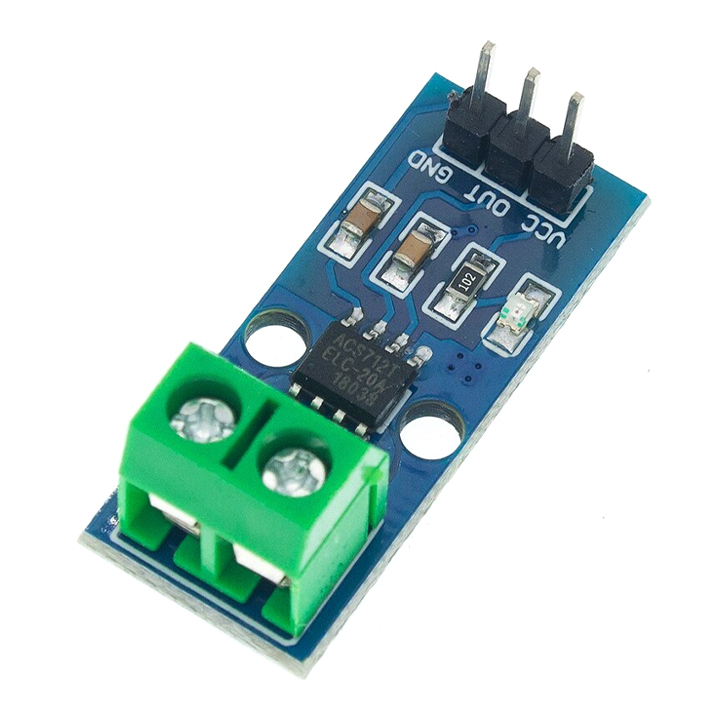

Module Đo Dòng ACS712 20A

- Điện áp nuôi module: 5 VDC

- Độ nhạy đối với:

+ ACS 712-05B (5 Ampe):   180 – 190 mV/A

+ ACS 712-20A (20 Ampe): 96 – 104 mV/A

+ ACS 712-30A (30 Ampe): 64 – 68 mV/A

- Nhiệt độ hoạt động: - 40 đến 80 độ C.

- Thời gian chuyển đổi: 5µs.

- Điện áp đầu ra ổn định.

- Sơ đồ nối chân:
+ Chân Arduino  -  Chân module ACS712
+ 5V   -    VCC
+ GND  -  GND
+ A0  -  OUT

- Cổng kết nối 1 của ACS712  -------   Chân 1 của Motor

- Cổng kết nối 2 của ACS712  -------    Nguồn cấp điện dương

- Chân 2 của Motor      -------     Chân âm của nguồn điện

- Như tên gọi, Module sử dụng IC ACS712 để đo dòng điện, có thể đo cả dòng AC và DC. Module vô cùng nhỏ nhẹ và dễ dàng sử dụng. IC ACS712 là IC cảm biến dòng điện dùng hiệu ứng Hall , ACS sẽ xuất Vout biến đổi tuyến tính với dòng cần đo.

Nguồn: Bùi Hữu Uyên.
