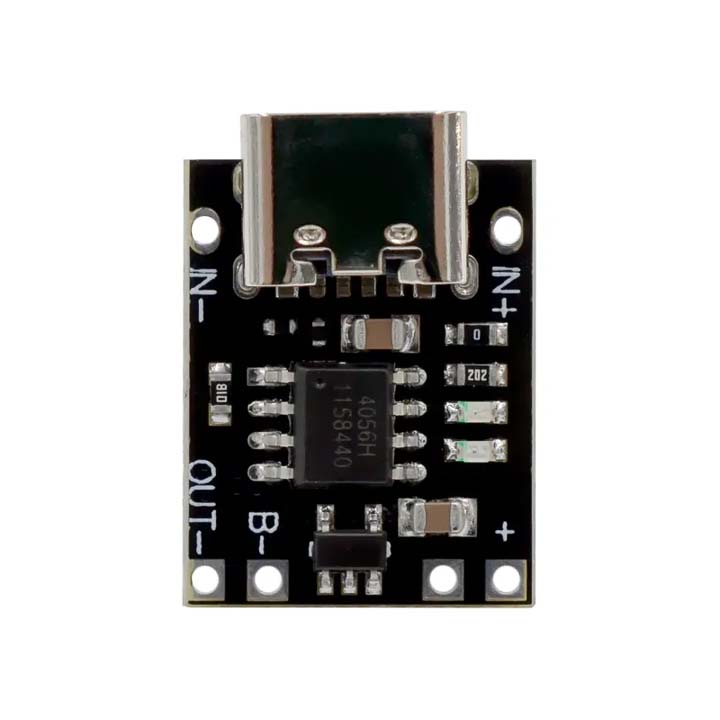

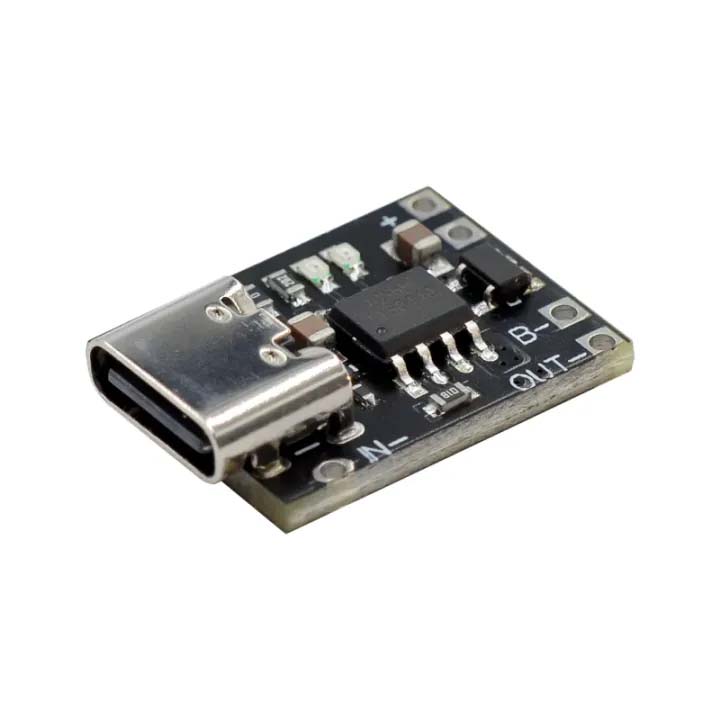

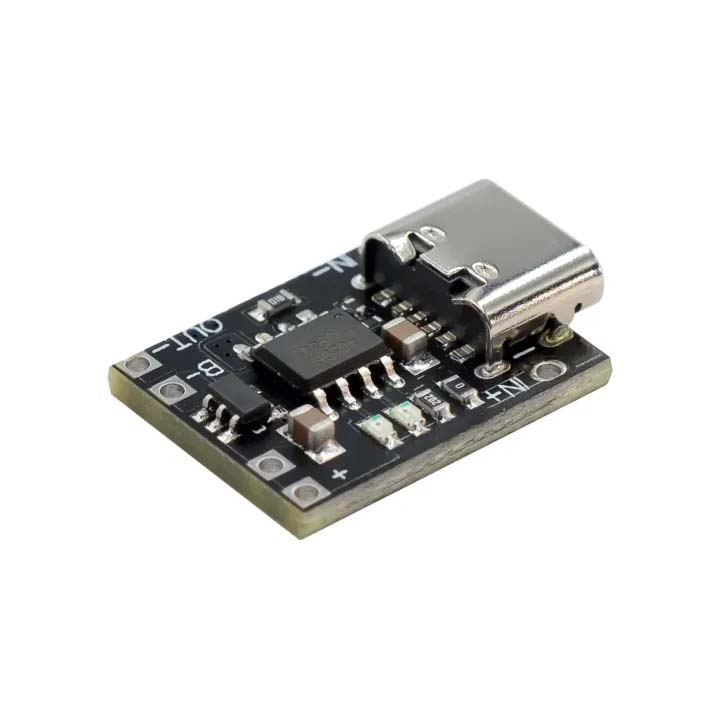

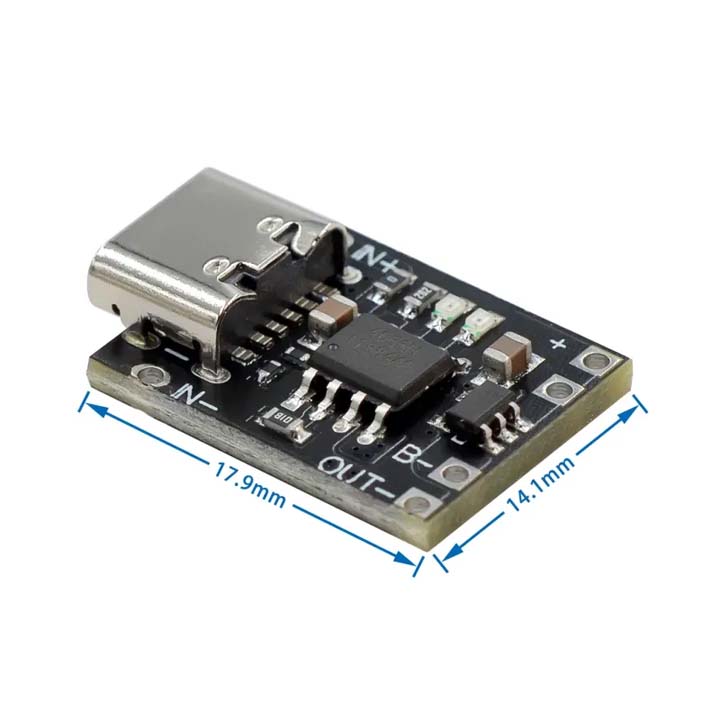

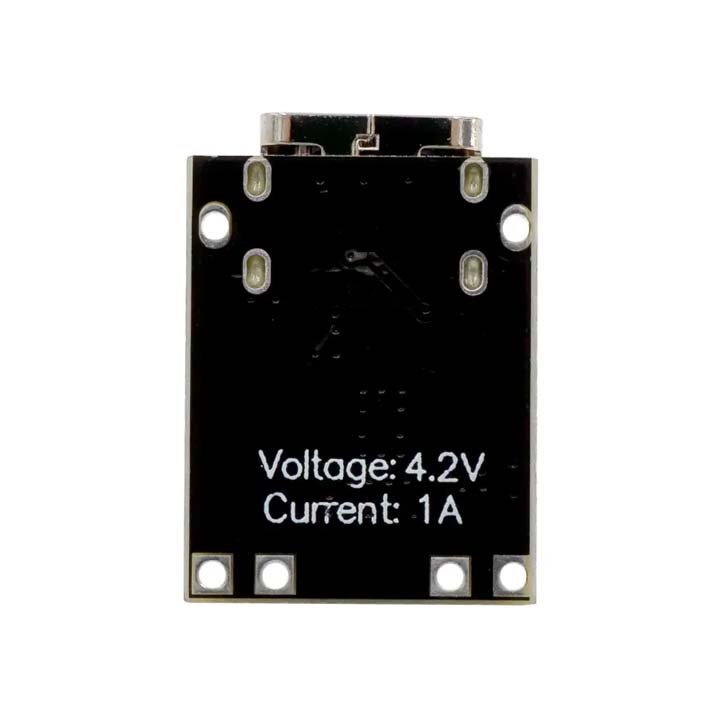

Mạch Sạc Pin Siêu Nhỏ 4.2V 1A Chân Sạc Type-C Có Bảo Vệ Pin

- Đầu vào: 5V – 1A (mức tối thiểu để đạt hiệu suất tốt).

- Điện áp ngắt khi sạc đầy: 4.2V ±1%.

- Dòng sạc tối đa: 1A.

- Điện áp ngắt khi yếu pin: 2.5V

- Bảo vệ quá dòng của pin: 3A.

- Có đèn báo sạc và báo đầy.

- Bảo vệ sạc/xả bằng MOS8205A và DW01.

- Lưu ý: Khi kết nối pin lần đầu tiên, hai đầu ra OUT+ và OUT- không có đầu ra điện áp giữa chúng. Tại thời điểm này, mạch bảo vệ có thể được kích hoạt bằng cách sạc 5V để sạc pin. Nếu pin bị đoản mạch từ B + B-, nó cần được sạc để kích hoạt lại mạch bảo vệ.

- OUT+ và OUT- được kết nối với tải (1A trở xuống).

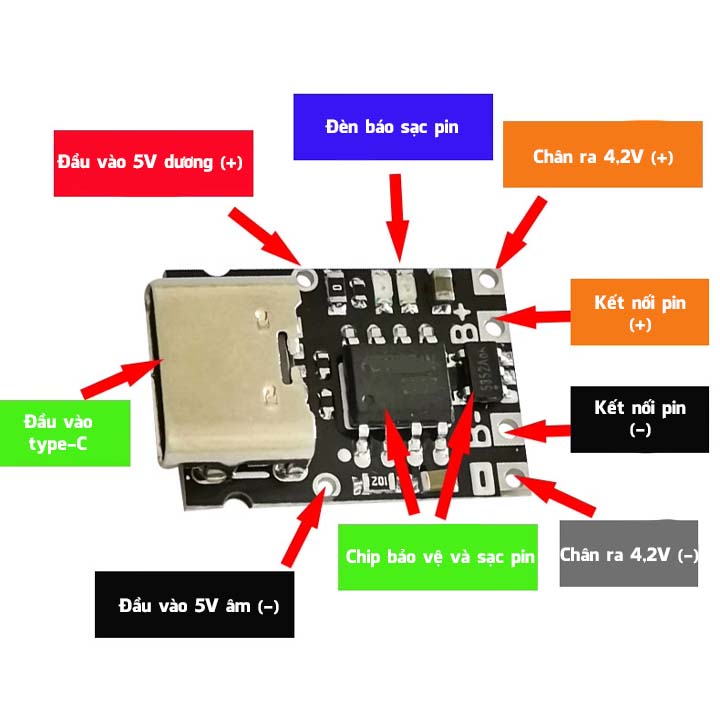

- Kết nối pin với B + B-, cắm bộ sạc điện thoại vào ổ cắm USB type C, đèn đỏ đang sạc và đèn xanh đã đầy.

- Mạch trong lần sử dụng đầu tiên, cần kết nối sạc để kích hoạt mạch.

Nguồn: Bùi Hữu Uyên.
