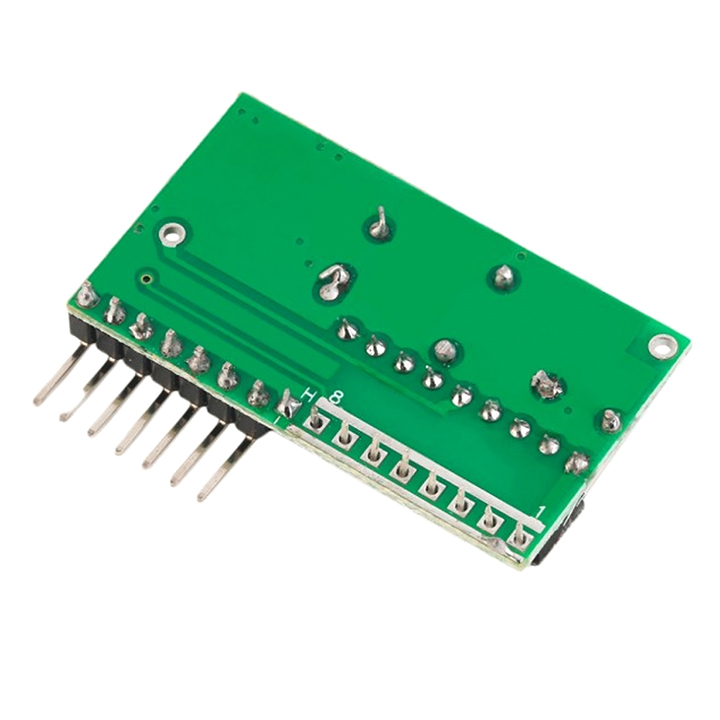

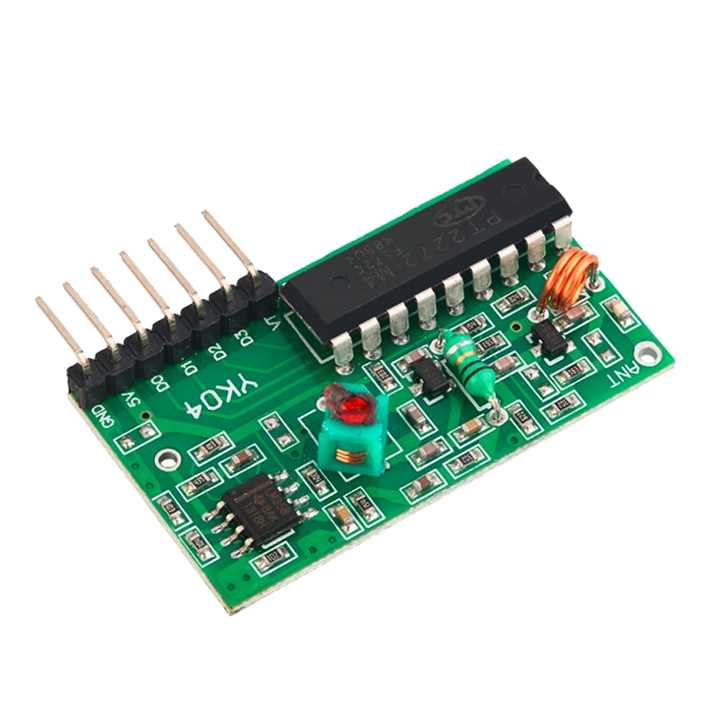

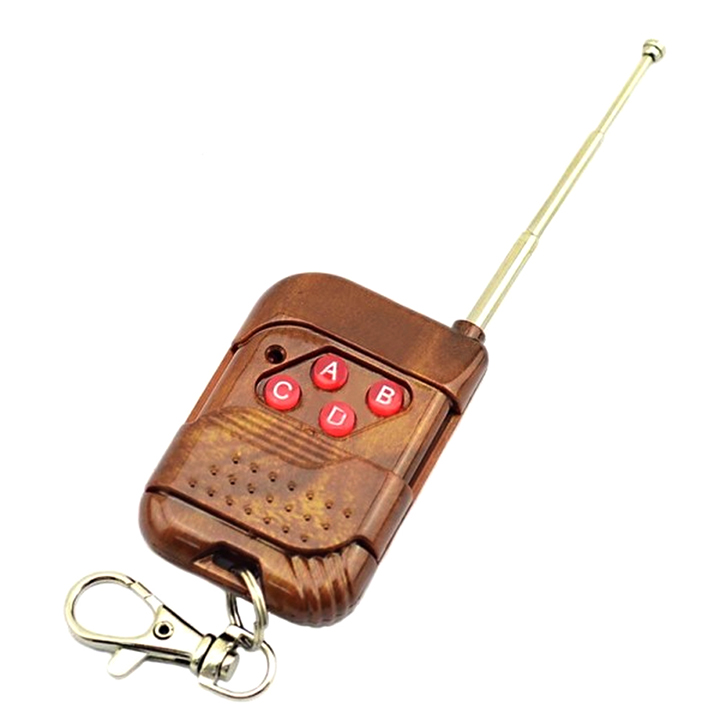

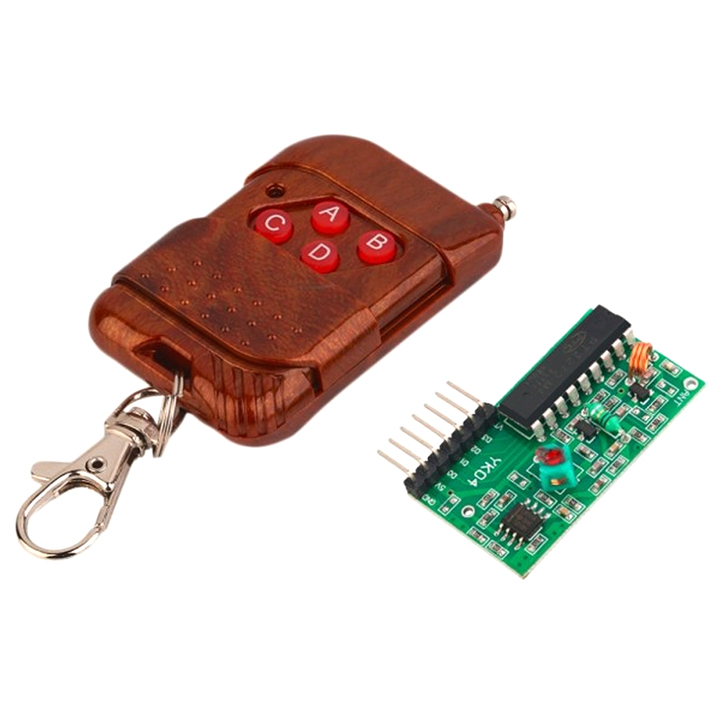

Bộ Thu Phát RF 315MHz PT2272-M4 (Không nhớ trạng thái)
- Phân loại:
+ PT2272-M4: (Momentary) Nhấn nút không nhớ trạng thái, trong thời điểm nhấn chỉ giữ 1 trạng thái của 4bit , khi nhả trạng thái về 0 cả 4 bit ( 4 nút nhấn)
+ PT2272-L4: (Latch) Nhấn nút nhớ trạng thái, chỉ nhớ 1 trạng thái của 4 bit nghĩa là khi nhả trạng thái vừa nhấn vẫn được nhớ, nhấn lần nữa sẽ xóa và lưu trạng thái của 4 bit mới.
+ PT2272-T4: Nhấn nút nhớ trạng thái, 4 bit hoạt động độc lập, trong thời điểm nhấn sẽ nhớ trạng thái của từng bit, khi nhả vẫn giữ trạng thái, nhấn tiếp sẽ chỉ thay đổi trạng thái của bit bị tác động.
- Điện áp sử dụng: 5V.
- I <4.5mA khi ở trạng thái nghỉ.
- Giải mã PT2272-M4.
- Trở dao động: 820K.
- Tần số thu: 315 Mhz.
- Độ nhạy : -105dB.
- Anten dài: 23cm.
- Chân nguồn: Vcc(+5V), GND.
- Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu).
- Tín hiệu ra: D0, D1, D2, D3 Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.
- Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acquy, Nguồn Pin, … không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị.
- Module RF là loại thiết bị rất dễ bị nhiễu tín hiệu nên cần kết nối dây tín hiệu và nguồn thật chắc chắn, tốt nhất nên hàn chân để kết nối với VĐK.
- Mạch có cách sử dụng đơn giản, chỉ cần cấp nguồn, set địa chỉ mã 8 bit bên phát PT2262 trùng với mạch thu PT2262 và cấp tín hiệu là có thể sử dụng truyền dữ liệu hoặc kích tín hiệu từ xa.
Nguồn: Bùi Hữu Uyên.
