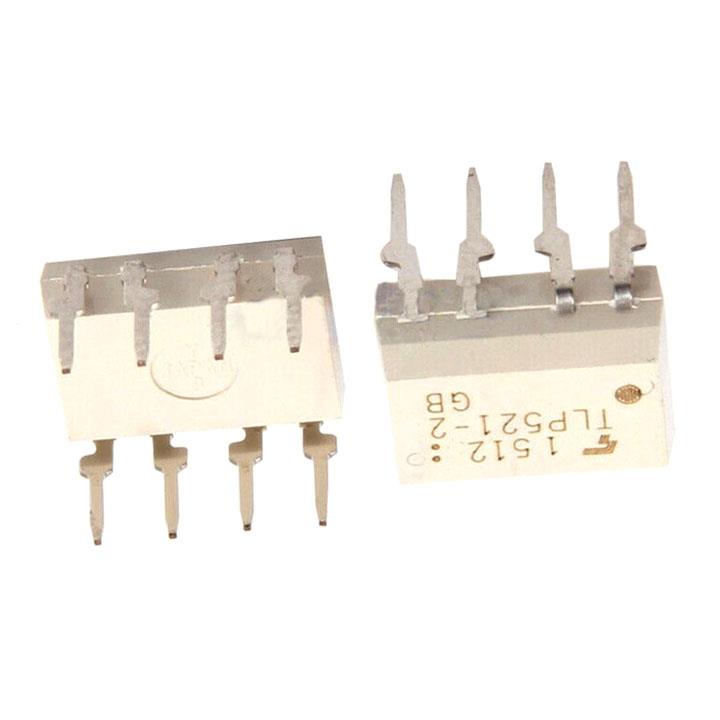

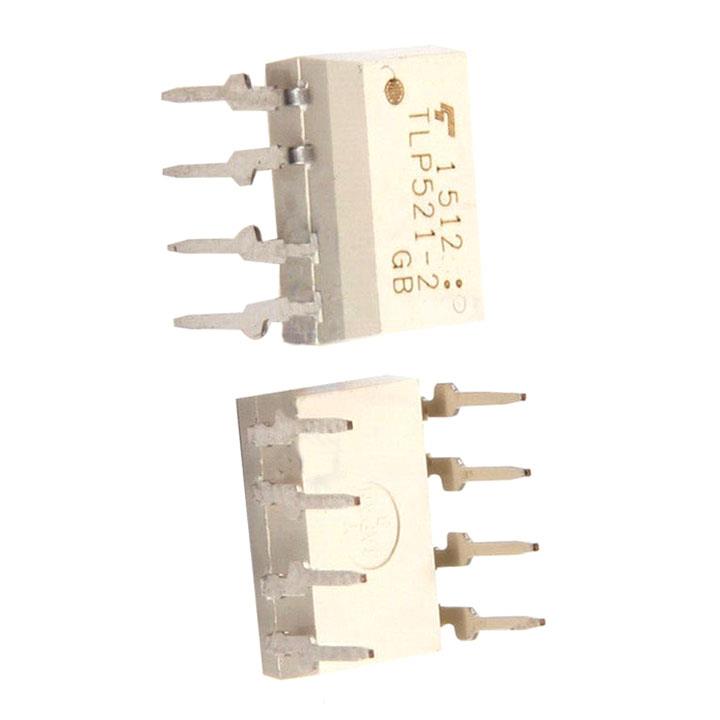

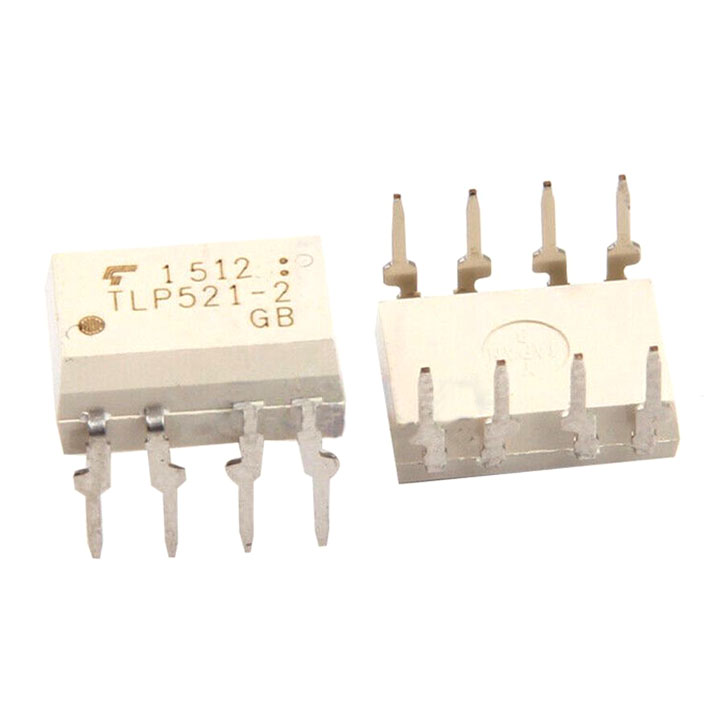

Opto TLP521-2 DIP8

- Số lượng kênh: 2.

- Điện áp cách ly: 5300VRMS.

- Tỷ lệ chuyển nhượng hiện tại (tối thiểu): 50% @ 5mA.

- Tỷ lệ chuyển nhượng hiện tại (MAX): 600% @ 5mA.

- Thời gian giảm (type): 4μs, 3μs.

- Loại đầu vào: DC.

- Loại đầu ra: Transitor.

- Điện áp - Đầu ra (Tối đa): 55V.

- Điện áp - Chuyển tiếp (VF) (Loại): 1.15V.

- Hiện tại - Chuyển tiếp DC (IF) (Tối đa): 50mA.

- Saturation VCE (Max): 400mV.

- Nhiệt độ hoạt động: -55°C đến 110°C.

- Kiểu chân: DIP 8.

- Opto là một linh kiện quang điện tử chuyên dùng để truyền tín hiệu điều khiển giữa hai mạch điện có sự chênh lệch cao về điện áp thông qua ánh sáng mà không cần trực tiếp truyền dẫn với nhau bằng tín hiệu điện. Một Opto cơ bản có cấu trúc bao gồm một đèn LED và một photo transistor bên trong nó.

- Opto là một linh kiện điện tử có ứng dụng rộng rãi, đa dạng như: mạch nguồn, mạch công suất, trong các mạch vi điều khiển,...

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình các linh kiện phù hợp nhất.

- Hoặc có thể dùng để chống nhiễu cho các mạch cầu H, ngỏ ra PLC, chống nhiểu cho các thiết bị đo lường.

- Dùng để cách ly đầu ra, đầu vào.
