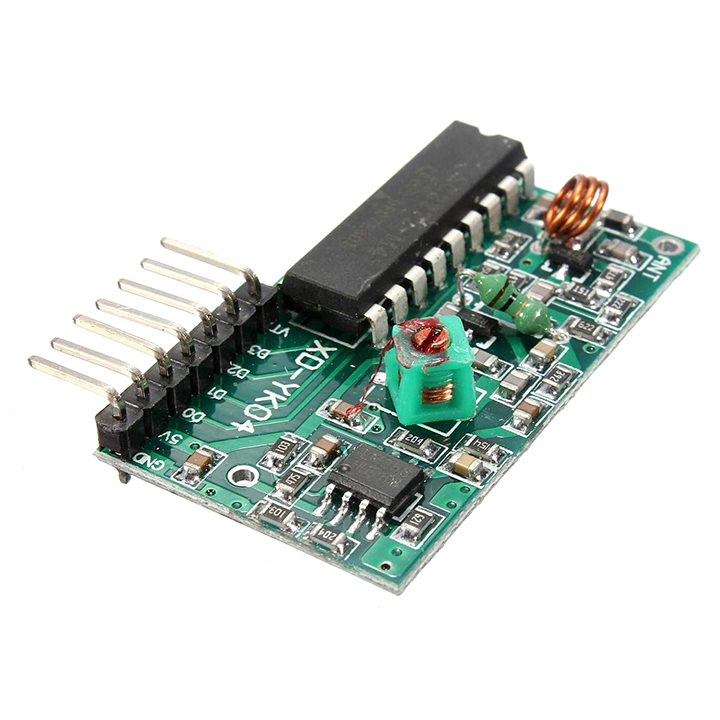

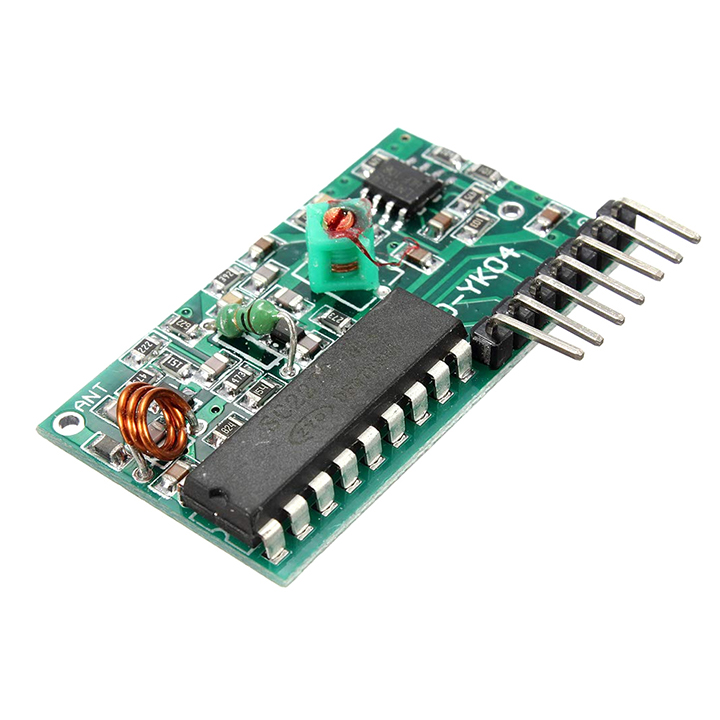

Module Thu RF315 PT2272-M4 Có Anten
![](//bizweb.dktcdn.net/100/408/906/products/module-thu-rf315-pt2272-m4-co-anten-1.jpg?v=1615736160683)
![](//media3.scdn.vn/img2/2018/9_20/y8hiyC.jpg)
- Điện áp sử dụng: 5V.
- I <4.5mA.
- Giải mã PT2272-M4.
- Trở dao động: 820K.
- Tần số thu: 315 Mhz.
- Anten dài: 23cm.
- Chân nguồn: Vcc(+5V) ; GND.
- Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu).
- Tín hiệu ra: D0, D1, D2, D3.
- Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.
![](//media3.scdn.vn/img2/2018/9_20/sjLobf.png)
- Sử dụng trong mạch điều khiển RF.
- Ứng dụng trong mạch điều khiển đóng ngắt thiết bị từ xa.
![](//media3.scdn.vn/img2/2018/9_20/qd8lrj.png)
![](//bizweb.dktcdn.net/100/408/906/products/module-thu-rf315-pt2272-m4-co-anten-1.jpg?v=1615736160683)
![](//bizweb.dktcdn.net/100/408/906/products/module-thu-rf315-pt2272-m4-co-anten-2.jpg?v=1615736163853)
![](//bizweb.dktcdn.net/100/408/906/products/module-thu-rf315-pt2272-m4-co-anten-3.jpg?v=1615736166143)
Nguồn: Bùi Hữu Uyên.
