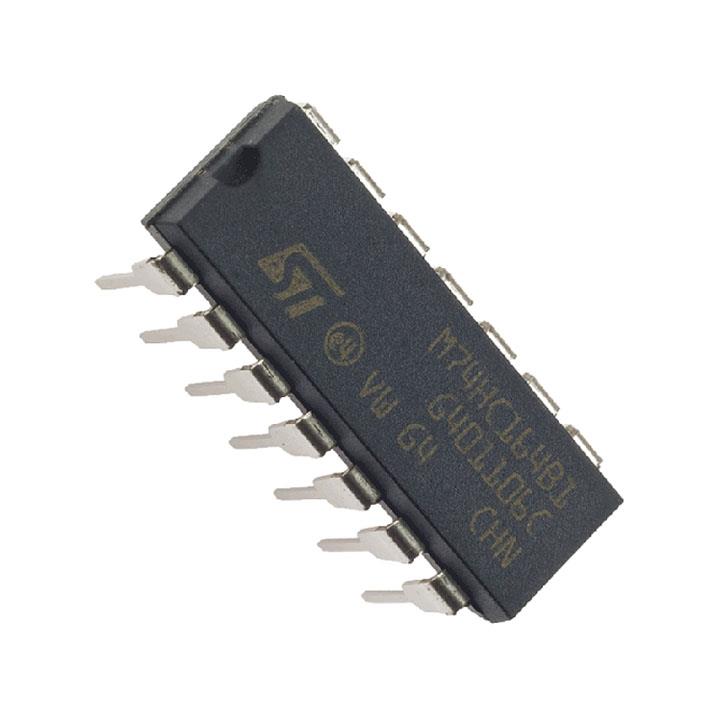

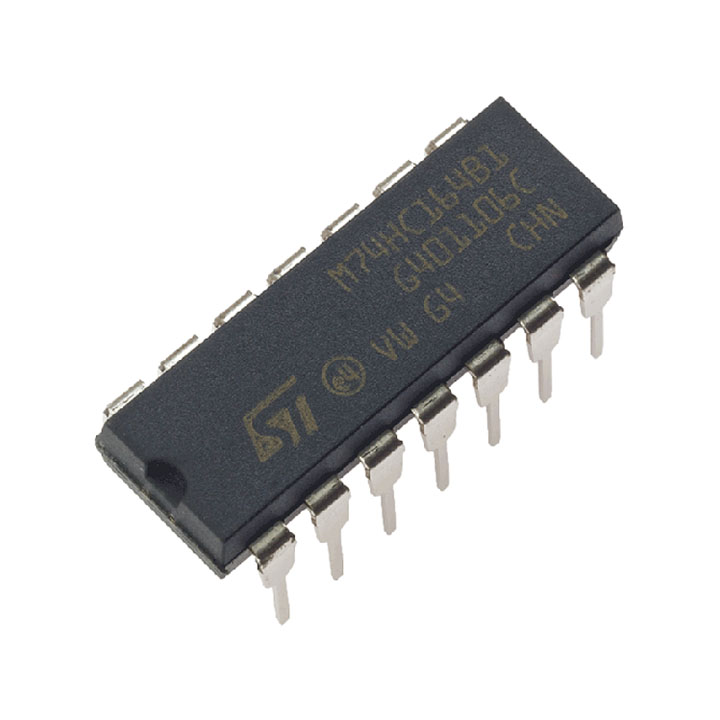

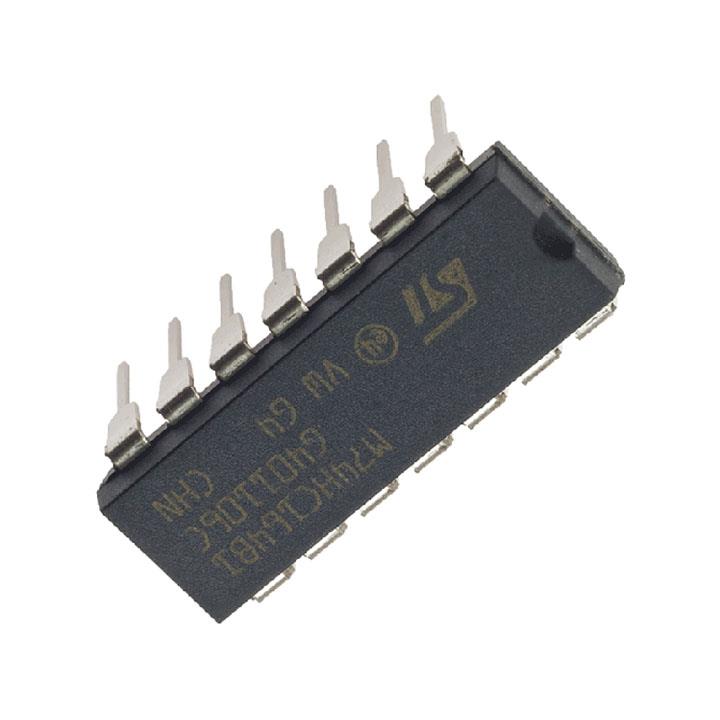

IC Logic 74HC164 DIP14

- Điện áp: 2 - 6V.

- Dòng điện ra: 5.2mA.

- Mức logic: 0 và 1.

- IC SN74LS164N  này có tần số tín hiệu tối là 36MHz, thời gian chuyển tiếp cạnh xuống  tối đa là 36ns, thời gian chuyển tiếp cạnh lên tối đa 27ns.

- Kiểu chân: DIP 14.

- Nhiệt độ hoạt động: 40 to 125 độ C.

- IC 74HC164 với các thanh ghi dịch chuyển 8 bit này có tính năng AND-gated đầu vào nối tiếp và xóa không đồng bộ (CLR) đầu vào. Đầu vào nối tiếp gated (A và B) cho phép kiểm soát hoàn toàn dữ liệu đến hoặc đầu vào ngăn cản việc nhập dữ liệu mới và thiết lập lại flip-flop đầu tiên xuống mức thấp ở lần tiếp theo xung nhịp (CLK). Dữ liệu tại các đầu vào nối tiếp có thể là thay đổi trong khi xung nhịp (CLK) cao hoặc thấp, miễn là yêu cầu thời gian thiết lập tối thiểu được đáp ứng.

- Sử dụng để học tập.

- Dùng cho các mạch logic, các mạch điển tử.

- Ứng dụng nhiều trong các mạch điện tử.

- So sánh trạng thái tín hiệu.

Nguồn: Bùi Hữu Uyên.
