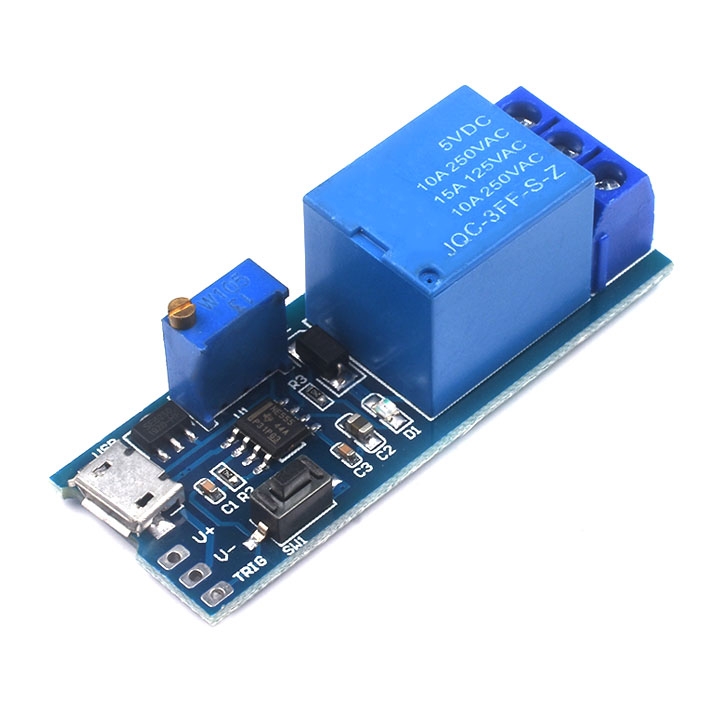

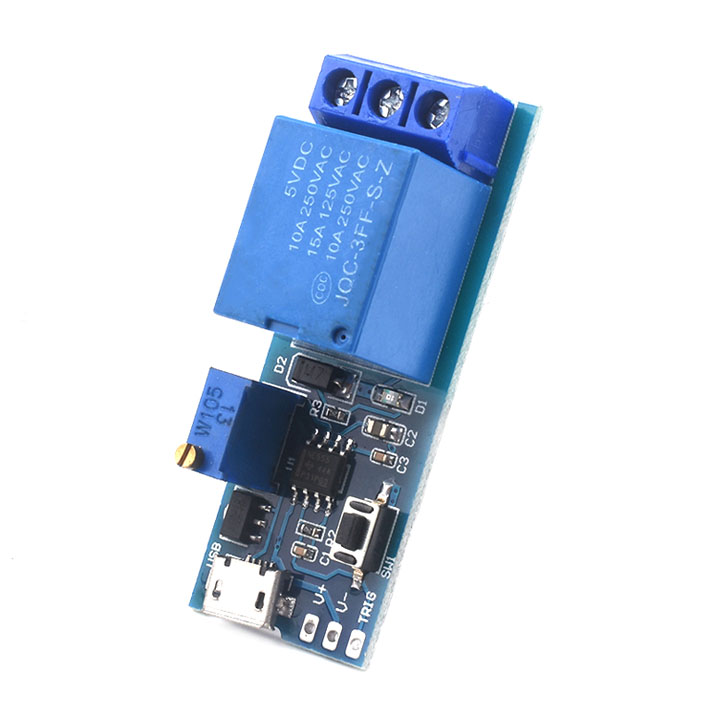

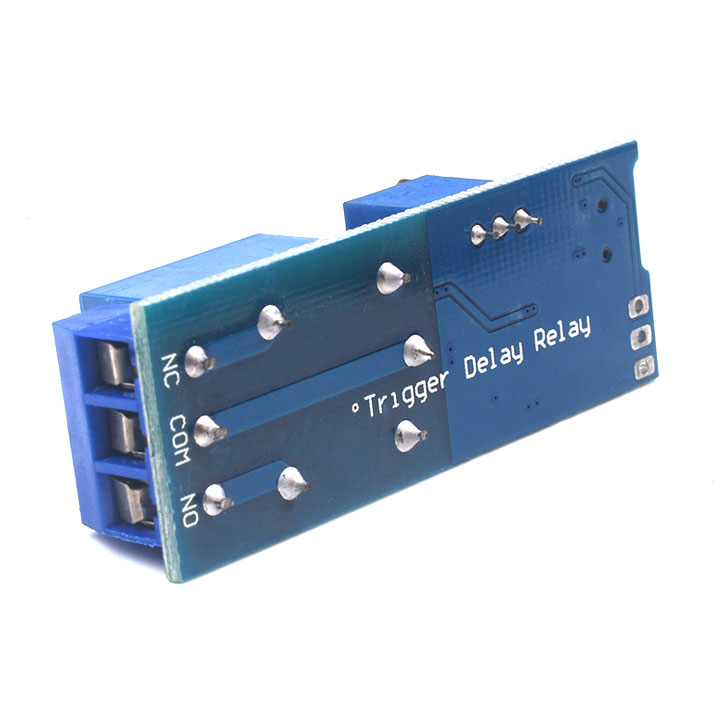

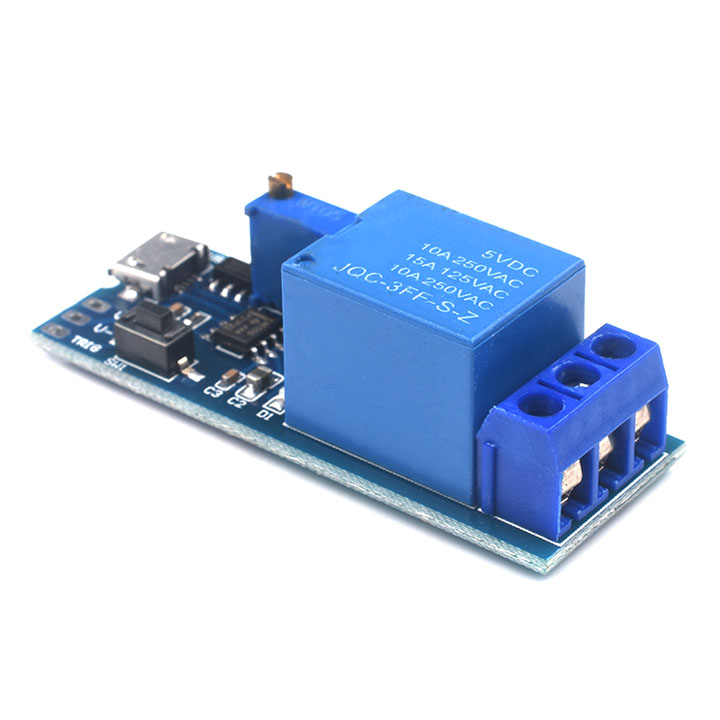

Module Relay 5V Tạo Trễ Đóng Ngắt Thiết Bị
![](//bizweb.dktcdn.net/100/408/906/products/module-relay-5v-tao-tre-dong-ngat-thiet-bi-2.jpg?v=1625211662610)
![](//media3.scdn.vn/img2/2018/9_20/y8hiyC.jpg)
- Điện áp làm việc: 5>30VDC.
- Có rơle bảo vệ.
- Kích thước: 5,4 x 1,9 x 1.8cm.
- Trọng lượng: 16g.
![](//media3.scdn.vn/img2/2018/9_20/sjLobf.png)
- Cổng MicroUSB và hàn thiết bị đầu cuối hai giao diện cung cấp điện.
- Tùy điện áp và phân hệ của tình trạng module sẽ có các chế độ làm việc:
+ Thường mở (NO) và các thiết bị đầu cuối thông thường (COM) mở
+ Thường đóng (NC) và các thiết bị đầu cuối thông thường (COM) được bật.
+ Có tín hiệu bên ngoài (TRIG) đến một tín hiệu xung thấp, hoặc nút cảm ứng để kích hoạt ngay lập tức.
+ Thời gian có thể được điều chỉnh bằng chiết áp, mặc định 0-24 giây. Nếu bạn cần thêm thời gian, có thể được thay thế bởi các tụ điện lớn hơn (C2) hoặc chiết áp. Thời gian trễ công thức: T = 1.1RC. Ví dụ: Tụ kháng 22uf 1M sau đó T = 1,1 * 0,000022 * 1000000 = 24,2 giây.
+ Với chỉ số tiếp sức.
+ Các mô-đun có thể kiểm soát: 10A 250VAC (AC), 10A 30VDC (DC) hoặc ít hơn tải.
+ Khối thiết bị đầu cuối tín hiệu có một kéo lên và thiết kế các mạch lọc, khả năng chống nhiễu, thích hợp cho điều khiển công nghiệp.
![](//media3.scdn.vn/img2/2018/9_20/qd8lrj.png)
![](//bizweb.dktcdn.net/100/408/906/products/module-relay-5v-tao-tre-dong-ngat-thiet-bi-2.jpg?v=1625211662610)
![](//bizweb.dktcdn.net/100/408/906/products/module-relay-5v-tao-tre-dong-ngat-thiet-bi-3.jpg?v=1625211665977)
![](//bizweb.dktcdn.net/100/408/906/products/module-relay-5v-tao-tre-dong-ngat-thiet-bi-4.jpg?v=1625211668680)
![](//bizweb.dktcdn.net/100/408/906/products/module-relay-5v-tao-tre-dong-ngat-thiet-bi-5.jpg?v=1625211671053)
Nguồn: Bùi Hữu Uyên.
