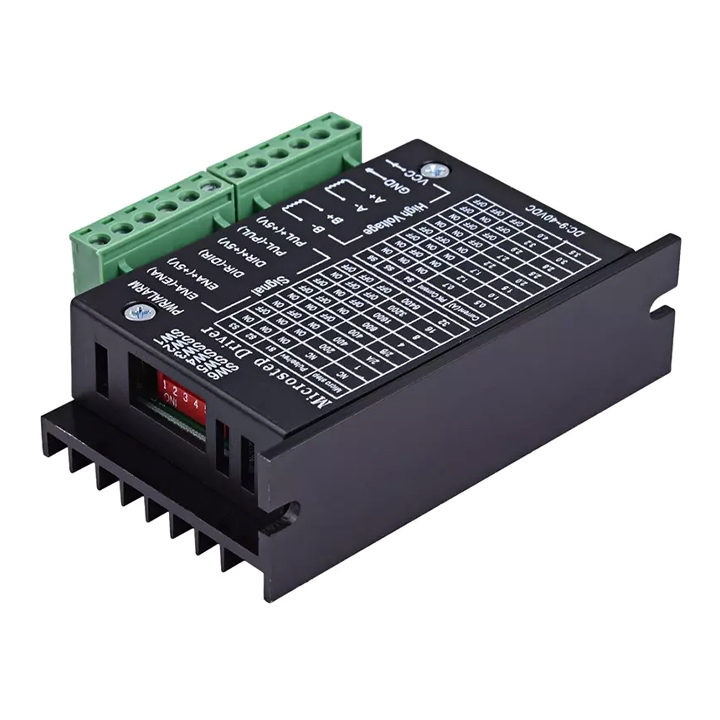

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-khien-dong-co-buoc-tb6600-4a-9v-42vdc-1.jpg?v=1642740225553)
![](//media3.scdn.vn/img2/2018/9_20/y8hiyC.jpg)
- Nguồn đầu vào là 9V - 42V.
- Dòng cấp tối đa là 4A.
- Ngõ vào có cách ly quang, tốc độ cao.
- Có tích hợp đo quá dòng quá áp.
- Trọng lượng: 200G.
- Kích thước : 96 x 71 x 37mm.

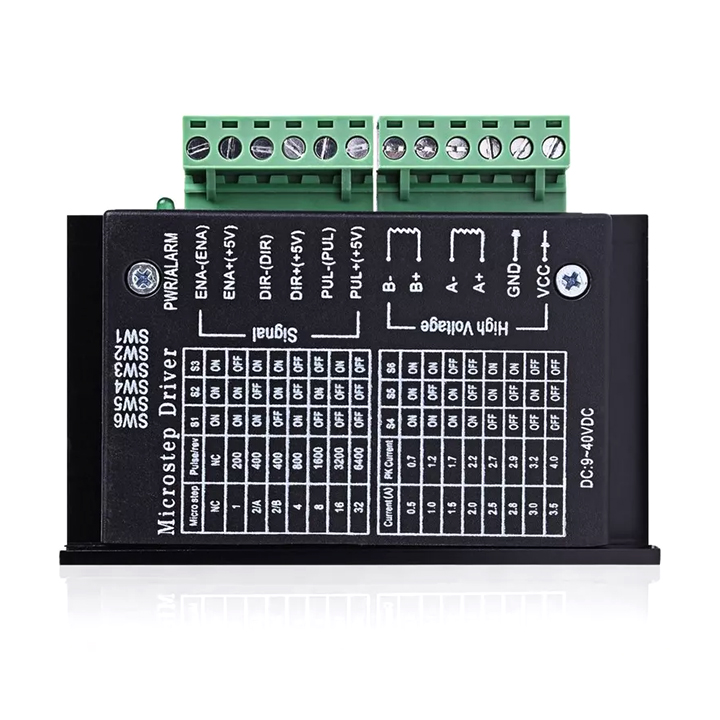

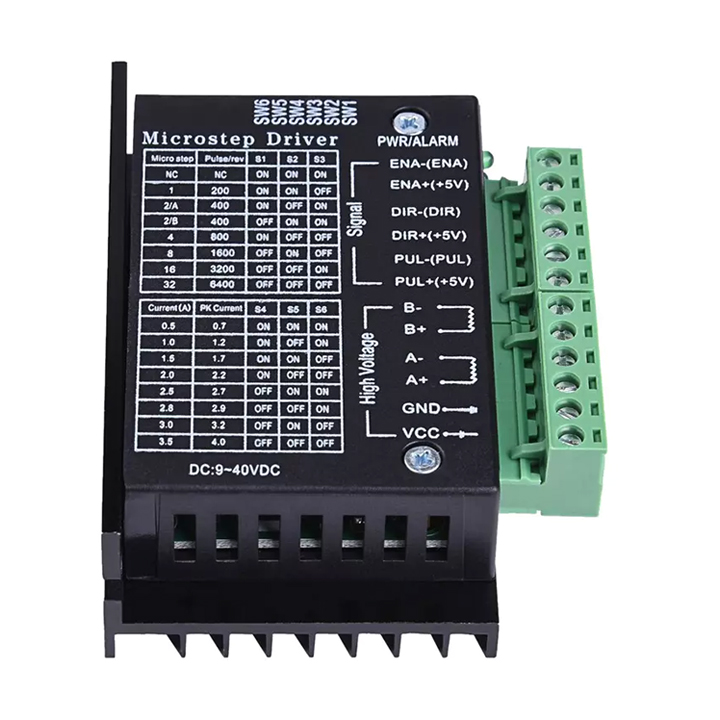

- Cài đặt và ghép nối:
+ DC+: Nối với nguồn điện từ 9 - 40VDC.
+ DC-: Điện áp (-) âm của nguồn.
+ A+ và A-: Nối vào cặp cuộn dây của động cơ bước.
+ B+ và B-: Nối với cặp cuộn dây còn lại của động cơ.
+ PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600.
+ PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600.
+ DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600.
+ DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600.
+ ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa.
![](//media3.scdn.vn/img2/2018/9_20/sjLobf.png)
- Dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC.
- Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.
- Dùng để điều khiển các động cơ step.
![](//media3.scdn.vn/img2/2018/9_20/qd8lrj.png)
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-khien-dong-co-buoc-tb6600-4a-9v-42vdc-1.jpg?v=1642740225553)
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-khien-dong-co-buoc-tb6600-4a-9v-42vdc-3.jpg?v=1642740229817)
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-khien-dong-co-buoc-tb6600-4a-9v-42vdc-4.jpg?v=1642740232647)
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-khien-dong-co-buoc-tb6600-4a-9v-42vdc-2.jpg?v=1642740235883)
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-khien-dong-co-buoc-tb6600-4a-9v-42vdc-5.jpg?v=1642740239603)
Nguồn: Bùi Hữu Uyên.
