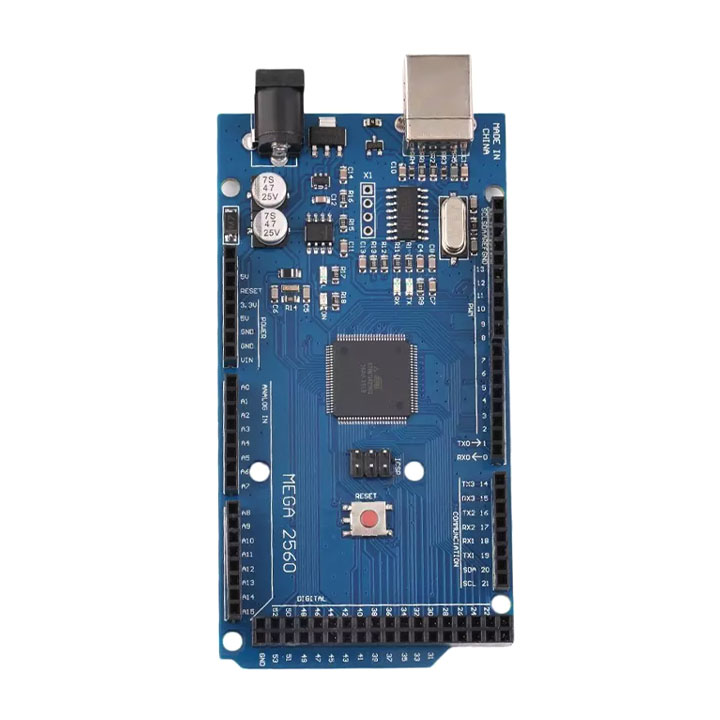

Kit Arduino MEGA2560 CH340 - Tặng Kèm Cáp Nạp Code
- Vi điều khiển chính: ATmega 2560
- IC nạp và giao tiếp UART: CH340
- Nguồn nuôi mạch: 5V DC tử cồng USB
- Điện áp khuyên dùng: 7 – 9 V DC để đảm bảo mạch hoạt động tốt. Nếu sử dụng nguồn 12 V có thể gây chết điện áp và hư hỏng mạch.
- Số chân Digital: 54 (15 chân PWM)
- Số chân Analog: 16
- Giao tiếp UART: 4 bộ UART
- Giao tiếp SPI: 1 bộ dùng với thư viện SPI của Arduino
- Giao tiếp I2C: 1 bộ
- Ngắt ngoài: 6 chân
- Bộ nhớ Flash: 256 KB
- SRAM: 8 KB.
- EEPROM: 4KB.
- Xung clock: 16MHz.
- Sơ đồ chân bao gồm:
+ 54 chân digital (15 có thể được sử dụng như các chân PWM).
+ 16 đầu vào analog.
+ 4 UARTs (cổng nối tiếp phần cứng)
+ 1 thạch anh 16 MHz, 1 cổng kết nối USB
+ 1 jack cắm điện, 1 đầu ICSP, 1 nút reset
- Một số dự án các bạn có thể làm bằng Arduino Mega như: ma trận LED 8x8x8 dùng để hiển thị hình ảnh, máy gắp thú bông, các robot điều khiển từ xa, máy in 3D, cánh tay robot, ….rất nhiều ứng dụng mới khác bạn có thể tham khảo, nghiên cứu và thực hiện.
Nguồn: Bùi Hữu Uyên.
