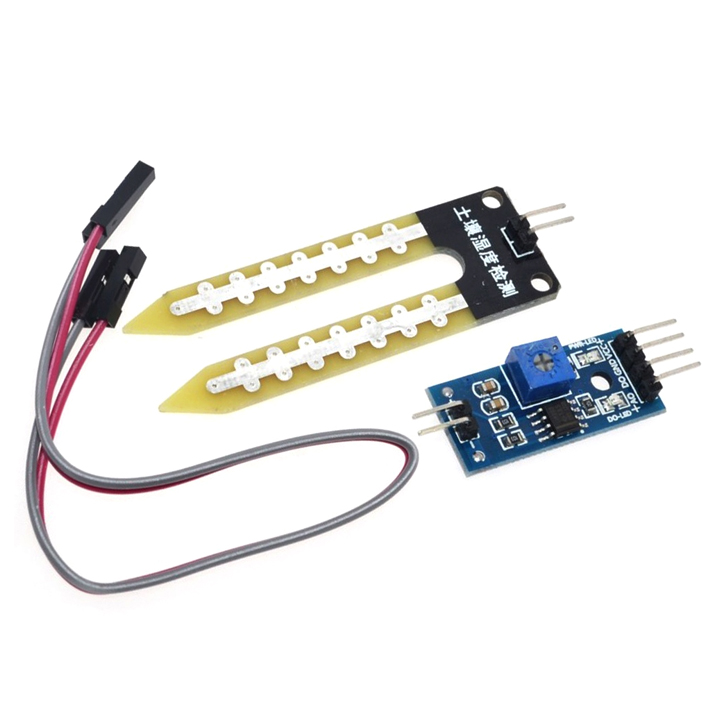

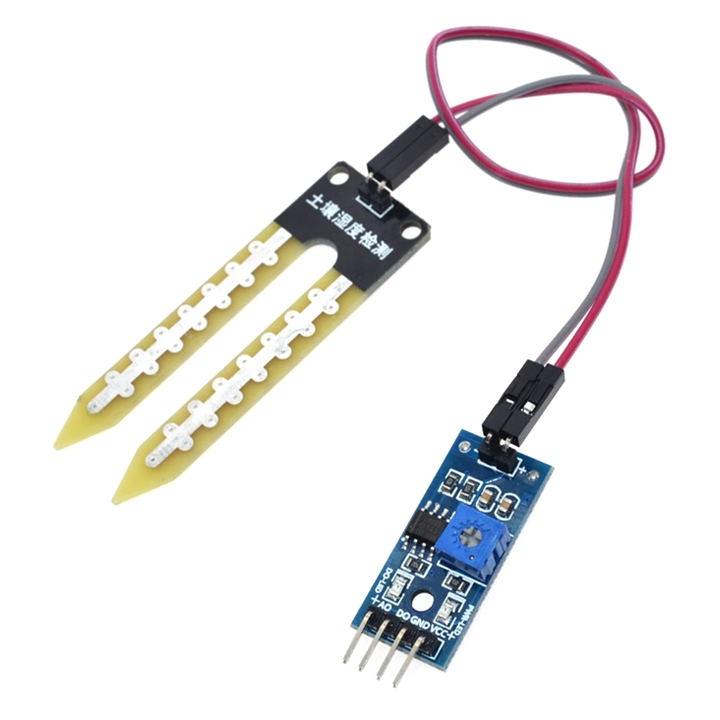

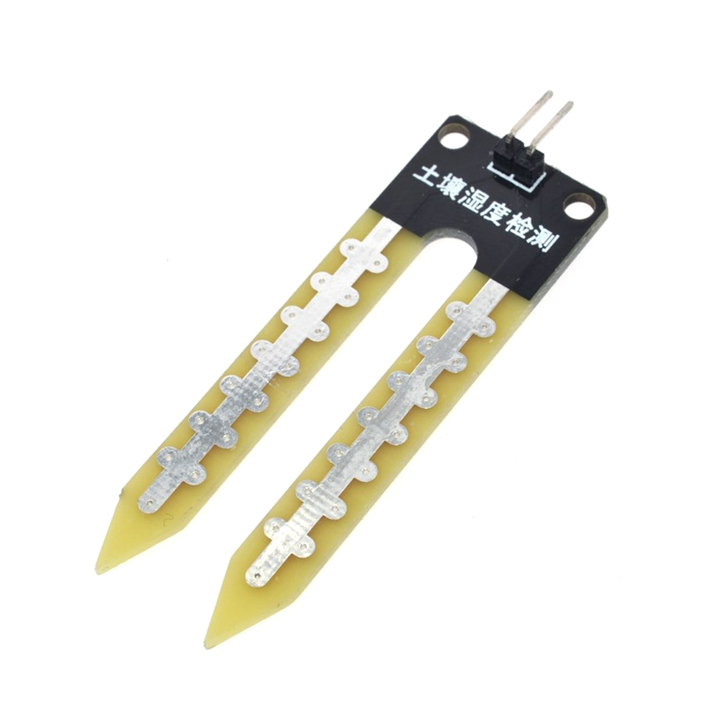

Module Cảm Biến Đo Độ Ẩm Trong Đất Soil Moisture Sensor

- Điện áp hoạt động: 3.3V-5V

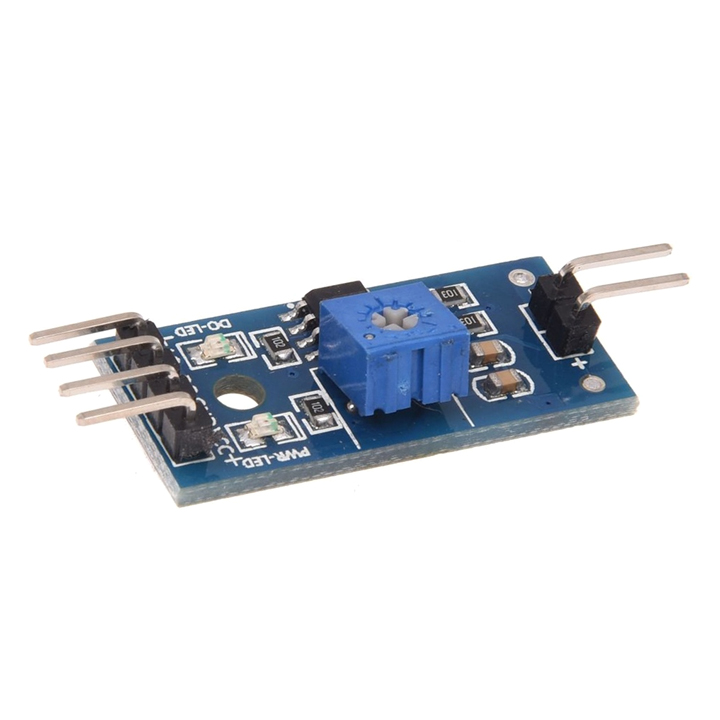

- Kích thước PCB: 3cm x 1.6cm

- Led đỏ báo nguồn vào, Led xanh báo độ ẩm.

- IC so sánh : LM393

- VCC: 3.3V-5V

- GND: 0V

- DO: Đầu ra tín hiệu số (0 và 1)

- AO: Đầu ra Analog (Tín hiệu tương tự).

- Sơ đồ chân:

+ VCC  -  3.3V ~ 5V

+ GND  -  GND của nguồn ngoài

+ DO  -  Đầu ra tín hiệu số (mức cao hoặc mức thấp)

+ AO  -  Đầu ra tín hiệu tương tự (Analog)

- Cảm biến độ ẩm đất Soil Moisture Sensor thường được sử dụng trong các mô hình tưới nước tự động, vườn thông minh,... cảm biến giúp xác định độ ẩm của đất  qua đầu dò và trả về giá trị Analog, Digital qua 2 chân tương ứng để giao tiếp với Vi điều khiển để thực hiện vô số các ứng dụng khác nhau.

Nguồn: Bùi Hữu Uyên.
