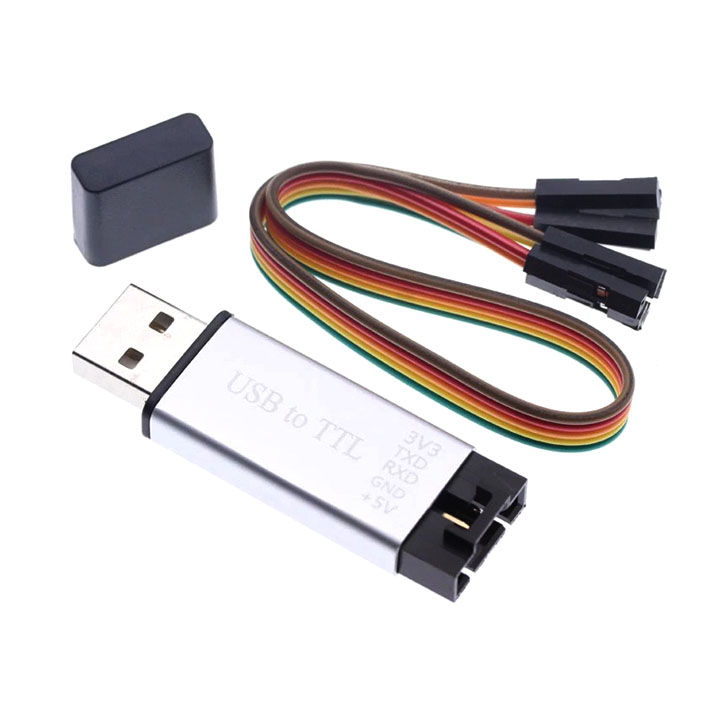

Mạch Chuyển Đổi USB to TTL CP2102 Vỏ Nhôm

- Điện áp hoạt động 5V được cấp trực tiếp từ cổng USB.

- Dùng chip PL2303HX để chuyển đổi dữ liệu qua UART.

- Chuẩn USB sử dụng: 1.1 / 2.0 / 3.0 truyền thông.

- Hỗ trợ trên máy tính với hệ thống XP, WIN 7, WIN 8.1, WIN 10, Apple.

- Đầu ra ở dạng giao tiếp UART ở 2 chân RX và TX.

- Trên module có 3 led báo gồm led báo nguồn, led TX và led RX.

- Kích thước: 16×33 mm.

- Module được gom chân: GND, TX, RX, VCC, 3.3V.

- Hỗ trợ thêm điện áp 3,3V và 5V.

- Giao tiếp hồng ngoại SIR IRDA cũng được hỗ trợ.

- Mạch sử dụng chip CP2102 là chip USB to UART của Silabs. CP2102 có kích thước nhỏ gọn và yêu cầu rất ít thành phần bên ngoài để hoạt động được ngay. CP2102 không sử dụng thạch anh ngoài như các chip PL2303.

- CP2102 hoạt động ở mức áp 3.3V nên có thể dùng để giao tiếp Serial với các IC chạy ở mức 3.3V như các router wifi, Raspberry Pi, bluetooth module...

- Module có sẵn ngõ ra điện áp 3.3V với dòng tải tối đa là 100mA. Trên mạch có 5 cổng đầu ra: 3.3V RST 5V Tx Rx Gnd. Trong đó chân RST được sử dụng để ngắt kết nối USB của module với máy tính. Tốc độ tối đa 115200 bps.

- Mạch tích hợp sẵn LED báo nguồn khi cắm vào máy tính và LED báo tín hiệu Tx/Rx khi module nhận/gửi dữ liệu.

- Driver tương thích với nhiều hệ điều hành. Mạch hoạt động tốt trên Windows, Mac OS, Linux. Riêng với Gnu/Linux, driver đã được biên dịch sẵn trong kernel, bạn không cần cài thêm gì cả.
