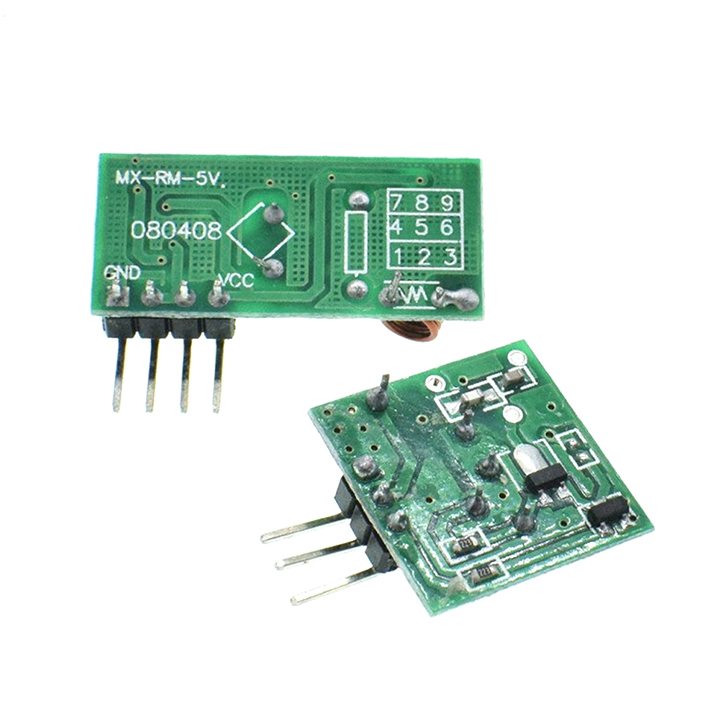

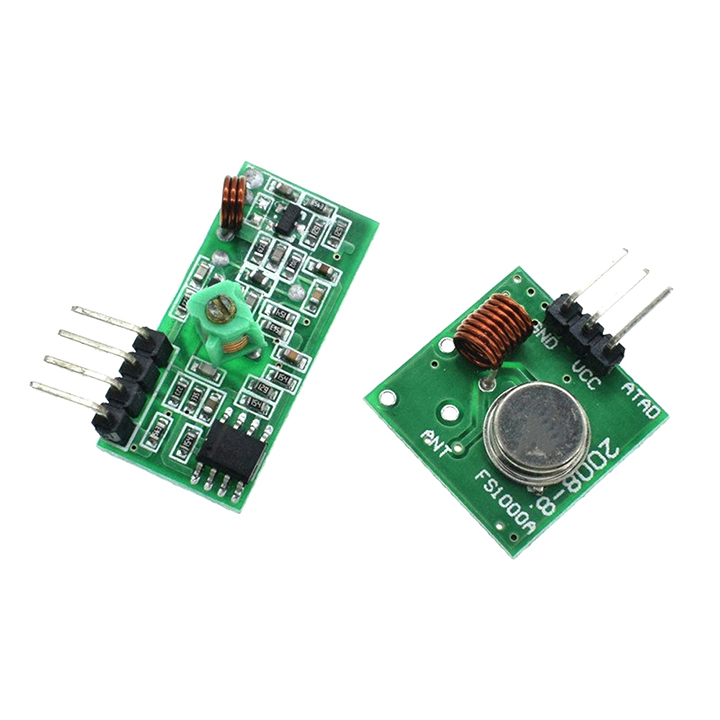

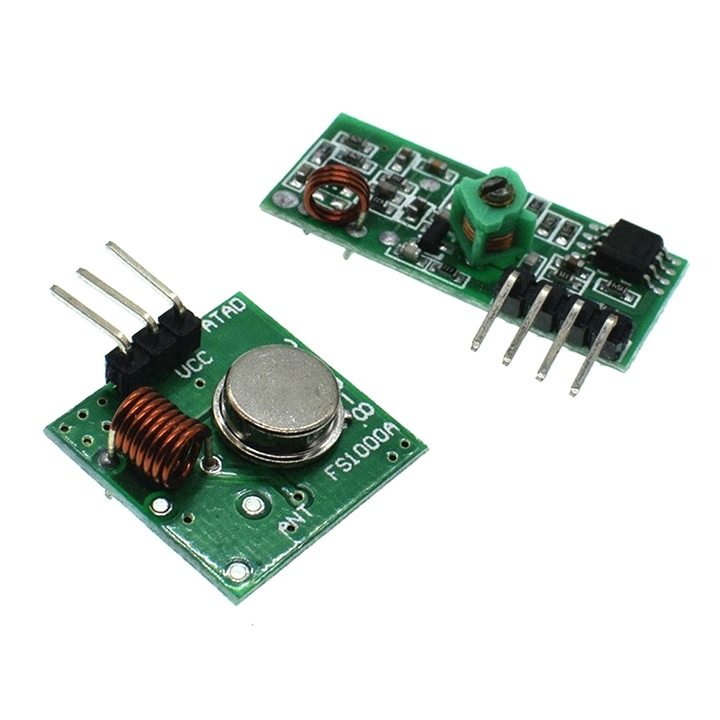

Module Thu Phát RF315 Không Chip
![](//bizweb.dktcdn.net/100/408/906/products/module-thu-phat-rf-315-khong-chip-2.jpg?v=1615746261653)
![](//media3.scdn.vn/img2/2018/9_20/y8hiyC.jpg)
***Mạch thu:
- Model: MX-05V.
- Điện áp hoạt động: 5VDC.
- Quiescent Current: 4mA.
- Tần số nhận: 315Mhz.
- Receiving sensitivity: - 105dB.
- Kích thước: 30 * 14 * 7mm.
- Anten cần lắp thêm: dài 32cm đơn lõi, có thể cuộn tròn.
***Mạch phát:
- Model: MX-FS-03V.
- Khoảng cách truyền: 20200m(điện áp cấp càng cao, truyền càng xa).
- Điện áp cấp: 3.5-12VDC.
- Kích thước: 19*19mm.
- Tốc độ truyền: 4Kb/s.
- Công suất truyền: 10mW.
- Tần số truyền: 315Mhz.
- Anten cần gắn thêm: dài 25cm đơn lõi có thể cuộn tròn.
- Thứ tự chân: DATA, VCC, GND.
![](//media3.scdn.vn/img2/2018/9_20/sjLobf.png)
- Module Thu Phát RF 315 dùng để thu tìn hiệu từ điều khiển từ xa hoặc sử dụng trong các điều khiển từ xa.
![](//media3.scdn.vn/img2/2018/9_20/qd8lrj.png)
![](//bizweb.dktcdn.net/100/408/906/products/module-thu-phat-rf-315-khong-chip-2.jpg?v=1615746261653)
![](//bizweb.dktcdn.net/100/408/906/products/module-thu-phat-rf-315-khong-chip-1.jpg?v=1615746266597)
![](//bizweb.dktcdn.net/100/408/906/products/module-thu-phat-rf-315-khong-chip-3.jpg?v=1615746270833)
Nguồn: Bùi Hữu Uyên.
