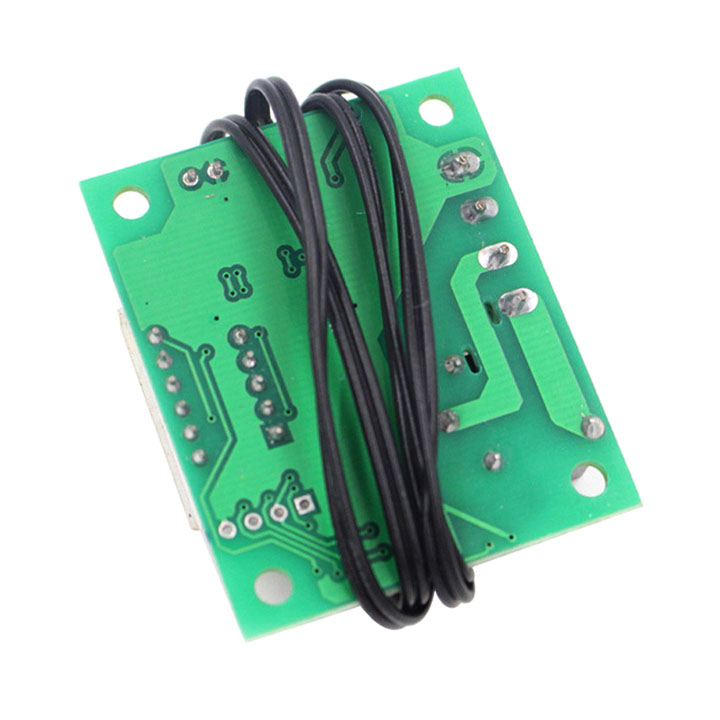

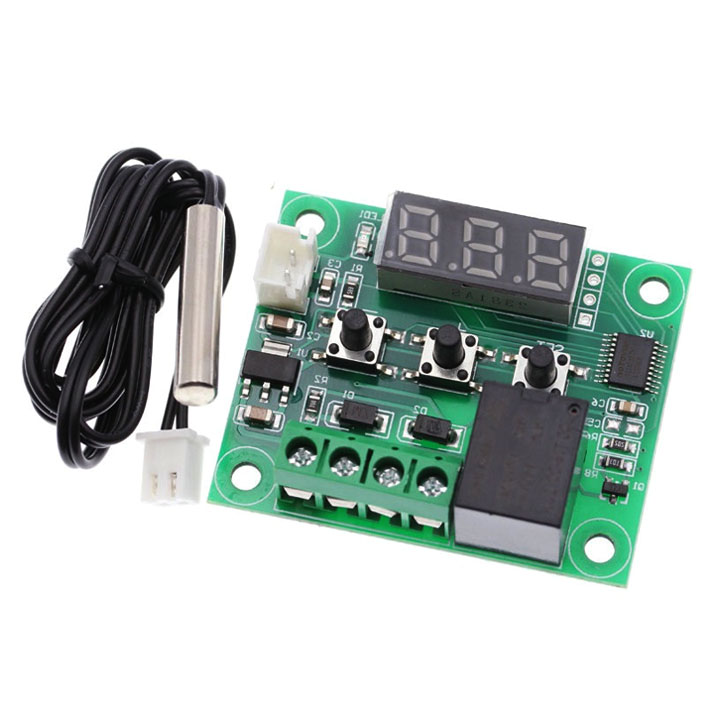

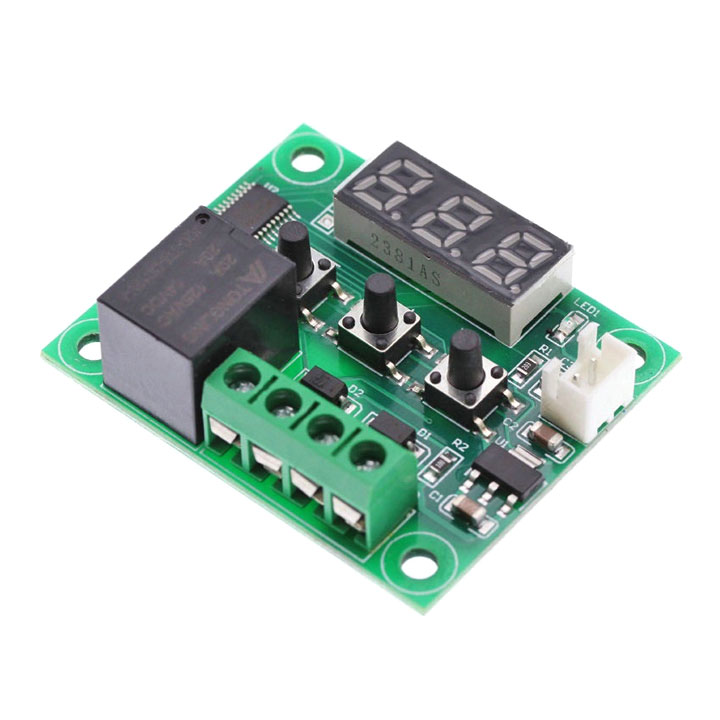

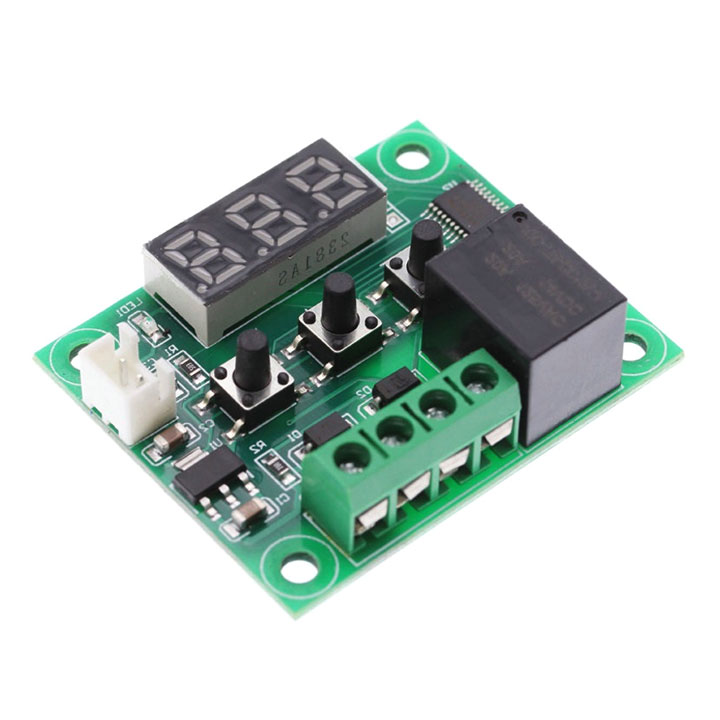

Mạch Cảm Biến Kiểm Soát Nhiệt Độ Ấp Trứng W1209 Relay 12VDC XH-W1209
- Phạm vi hoạt động :-50-110℃
- Độ chính xác: 0.1℃
- Nhiệt độ trễ: 2℃
- Thời gian cập nhập: 0.5s
- Điện áp vào: DC12V
- Đầu ra: Tiếp Điểm Relay.
- Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA
- Kích thước :40×48.5mm
- Lỗ gắn: M3x2
- Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước.
- Led hiển thị 0.28 màu đỏ:
+ Hiển Thị Nhiệt Độ Hoạt Động.
+ Hiển Thị Nhiệt Độ Cài Đặt.
- Phím Setup, Tăng (+), Giảm (-)
* Lưu ý : Vỏ mica là phẩn mua rời không kèm sẵn sản phẩm , relay của mạch có thể do nhiều hãng sản xuất.
- Khống chế nhiệt độ bằng relay.
- Ứng dụng trong lò sấy, làm mát.
- Đây là module cảm biến nhiệt độ có ngõ ra Relay dạng thường mở, có hiển thị LED 7 đoạn.
- Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích relay.
- Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo.
- Ứng dụng thú vị như cảnh báo nhiệt độ, làm mát tự động, ấp trứng ..v.v.
- Chú ý: Nhấn giữ nút (SET) để cài đặt nhiều chức năng hơn.
Nguồn: Bùi Hữu Uyên.
