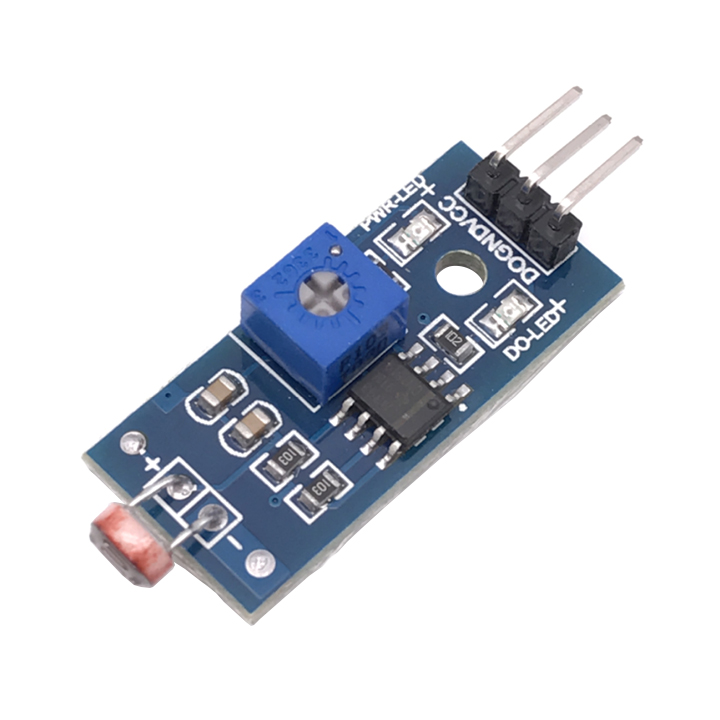

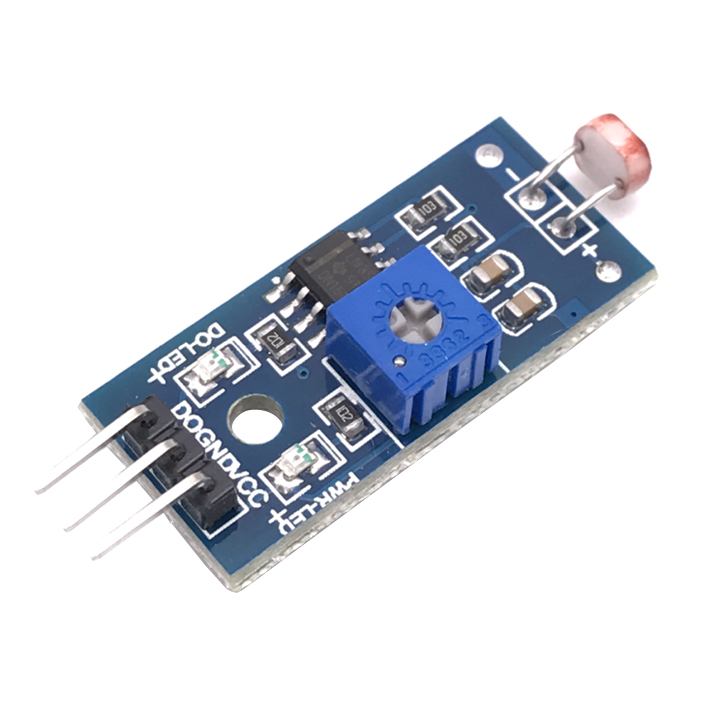

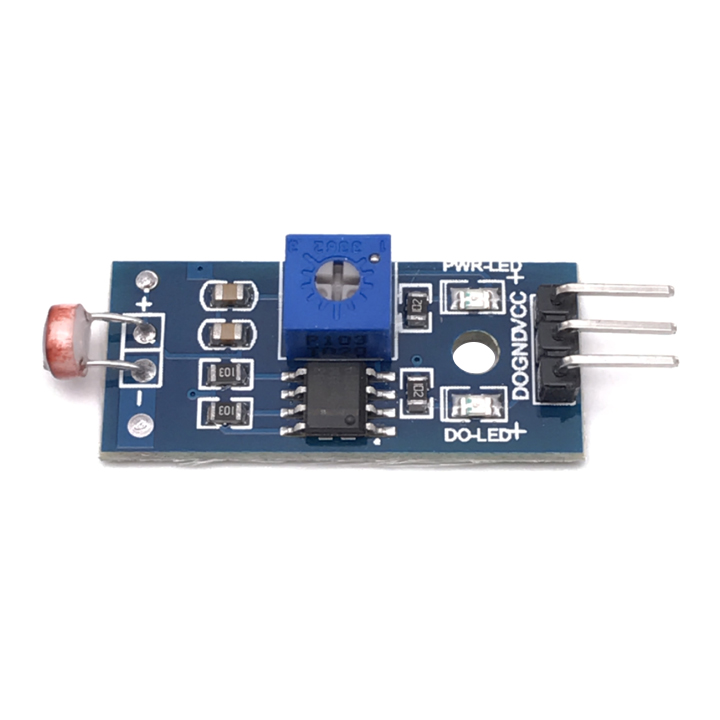

Module Cảm Biến Ánh Sáng

- Điện áp hoạt động: 3.3V - 5V.

- Kích thước PCB: 3cm x 1.6cm.

- Led xanh báo nguồn và ánh sáng.

- IC so sánh : LM393.

- VCC: 3.3V - 5V.

- GND: 0V

- DO: Đầu ra tín hiệu số (0 và 1)

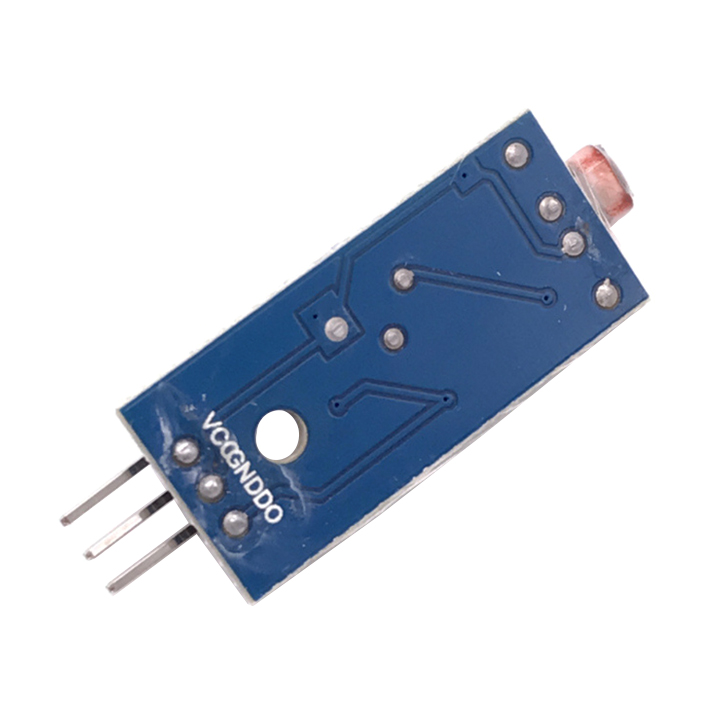

- Mô tả sơ đồ chân của module cảm biến ánh sáng

+ DO: Tín hiệu ra digital

+ GND: Nối Mass - Cực âm

+ VCC: Nối nguồn 3.3V đến 5V

- Chế tạo đèn ngủ tự động sáng,  xe dò line, đo cường độ ánh sáng.

- Sử dụng chức năng digital chế tạo đèn tự sáng khi trời tối.

- Đầu ra DO sẽ đưa ra mức 1 khi trời tối, kết hợp với tran NPN và đèn led để chế tạo bộ đèn ngủ tự sáng khi trời tối,  các bạn có thể chỉnh biến trở để điều chỉnh thời điểm sáng phù hợp nhất.
