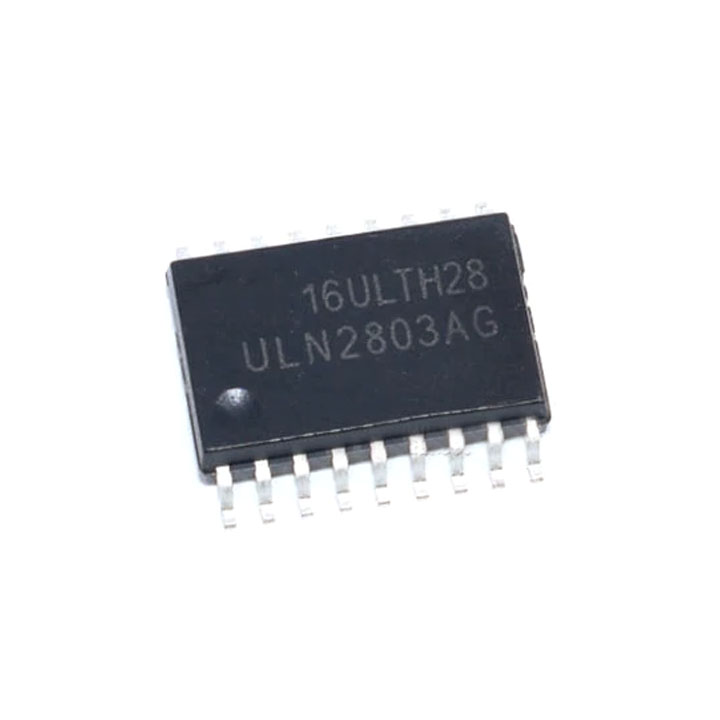

IC Đệm Dòng ULN2803AG SOP18 Chân Dán
![](https://bizweb.dktcdn.net/100/408/906/products/ic-dem-dong-uln2803ag-sop18-chan-dan-1.jpg?v=1614589020070)
![](//media3.scdn.vn/img2/2018/9_20/y8hiyC.jpg)
- Điện áp Vcc max: 50V.
- Điện áp đầu vào: <5V.
- Dòng điện chân C: 500mA.
- Tổng dòng điện chạy chân âm: -2.5A.
- Dải nhiệt độ: - 65 ͦ C – 150 ͦ C.
- Thời gian trễ mức áp thấp -> cao: 130ns.
- Thời gian trễ mức áp cao -> thấp: 20ns.
- Kiểu chân: DIP-18/SOP-18.
![](//media3.scdn.vn/img2/2018/9_20/sjLobf.png)
- ULN2803 là một vi mạch đệm, bản chất cấu tạo là các mảng darlington chịu được dòng điện lớn và điện áp cao, trong đó có chứa 8 cặp transistor NPN ghép darlington cực góp hở với cực phát chung.
- Mỗi kênh của ULN 2803 có một diode chặn có thể sử dụng trong trường hợp tải có tính cảm ứng, ví dụ như các relay.
![](//media3.scdn.vn/img2/2018/9_20/qd8lrj.png)
![](https://bizweb.dktcdn.net/100/408/906/products/ic-dem-dong-uln2803ag-sop18-chan-dan-1.jpg?v=1614589020070)
Nguồn: Bùi Hữu Uyên.
