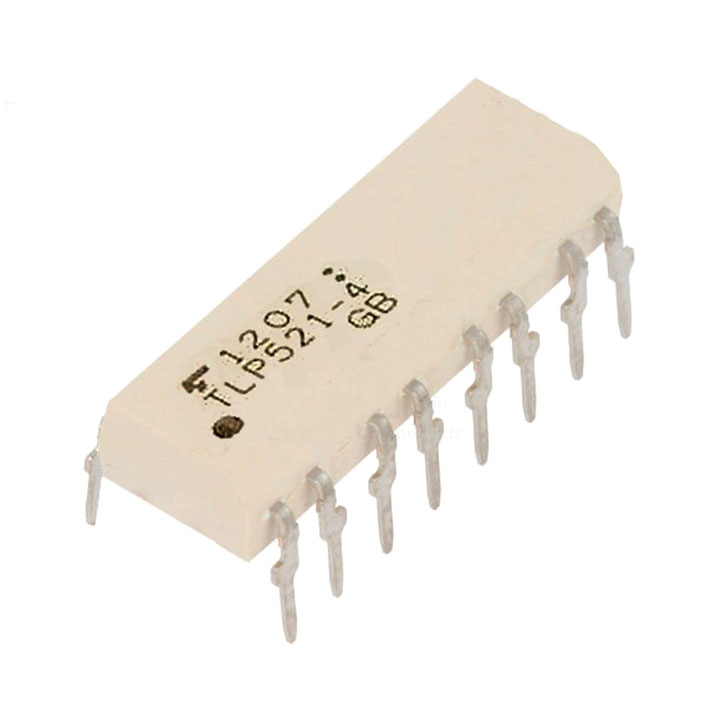

Opto TLP521-4 DIP16

- Cấu hình: 4 kênh.

- Loại đầu vào: AC / DC.

- Thiết bị đầu ra: PhotoTransistor.

- Bộ sưu tập tối đa điện áp phát điện áp: 55 V.

- Bộ sưu tập tối đa Bộ sưu tập Saturation Điện áp: 0,4 V.

- Điện áp cách ly: 2500 VRMS.

- Tỷ lệ chuyển hiện tại: 50% đến 600%.

- Điện áp diode tối đa: 1.3 V.

- Điện áp diode tối thiểu: 1 V.

- Dòng thu tối đa: 10 Ma.

- Tản năng tối đa: 150 MW.

- Dòng điện trở về: 16 Ma.

- Thời gian giảm tối đa: 2 US.

- Diode đầu vào tối đa hiện tại: 25 Ma.

- Điện áp diode ngược tối đa: 5 V.

- Loại đầu ra: DC.

- Nhiệt độ hoạt động: -55°C đến 110°C.

- Kiểu chân: DIP 16.

- Opto là một linh kiện quang điện tử chuyên dùng để truyền tín hiệu điều khiển giữa hai mạch điện có sự chênh lệch cao về điện áp thông qua ánh sáng mà không cần trực tiếp truyền dẫn với nhau bằng tín hiệu điện. Một Opto cơ bản có cấu trúc bao gồm một đèn LED và một photo transistor bên trong nó.

- Opto là một linh kiện điện tử có ứng dụng rộng rãi, đa dạng như: mạch nguồn, mạch công suất, trong các mạch vi điều khiển,...

- Tuỳ thuộc vào nhu cầu sử dụng mà chúng ta sẽ chọn cho mình các linh kiện phù hợp nhất.

- Hoặc có thể dùng để chống nhiễu cho các mạch cầu H, ngỏ ra PLC, chống nhiểu cho các thiết bị đo lường.

- Dùng để cách ly đầu ra, đầu vào.
