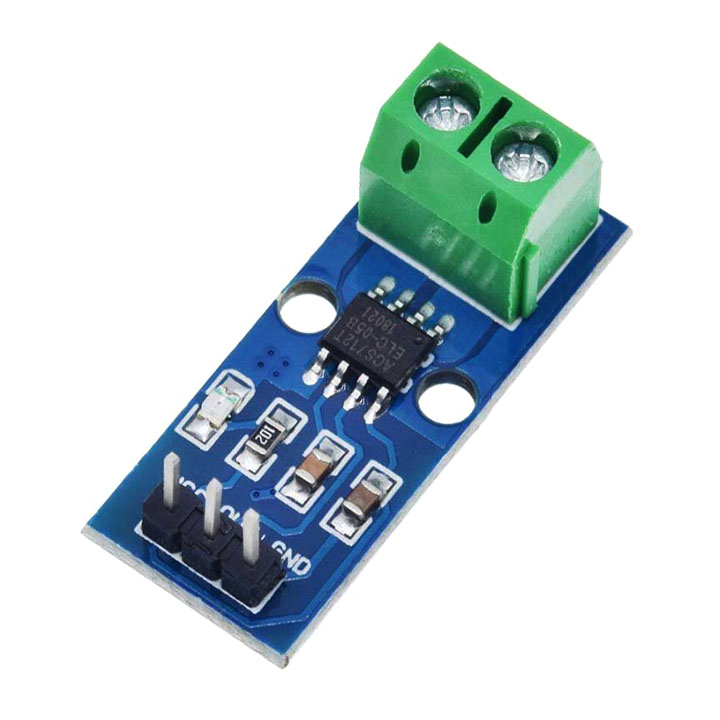

Module Đo Dòng ACS712 30A
![](https://bizweb.dktcdn.net/100/408/906/products/module-do-dong-acs712-20a-1-919166b3-903d-4e7a-9a98-427d01632af0.jpg?v=1614913539000)
![](//media3.scdn.vn/img2/2018/9_20/y8hiyC.jpg)
- Nguồn cấp: 5V.
- Điện trở dây dẫn trong là 1.2mΩ.
- Độ nhạy đầu ra từ 94 - 104mV/A.
- Thời gian đáp ứng ngõ vào là 5us.
- Đo được cả AC và DC.
![](//media3.scdn.vn/img2/2018/9_20/sjLobf.png)
- Cảm biến dòng điện sử dụng IC ACS712 dùng để do dòng lên đến 30A. Đặc biệt đường tín hiệu analog tỉ lệ nhiễu thấp.
* Khi đo DC:
- Ta mắc tải nối tiếp Ip+ và Ip- , dòng điện sẽ đi từ Ip+ đến Ip- sẽ tạo ra Vout từ 2.5V đến 5V tương ứng là 0 đến 30A. Nếu mắc ngược lại thì Vout sẽ từ 2.5 đến 0V và dòng ra sẽ là từ 0 đến -30A. Ban đầu khi chưa có Ip Vout sẽ là 2.5V, khi có Ip thì dựa vào Ip dần tiến tới 0 hay dần tiến tới 5V để t có thể xác định được chiều của dòng điện.
*Khi đo AC:
- Với AC thì ta không cần quan tâm đến chiều ta cấp 5V khi chưa có Ip thì Vout = 2.5V, khi có dòng xoạy chiều Ip đo dòng thay đổi theo hình sin nên Vout sẽ thay đổi từ 0 đến 5V tương ứng là -30A ~ 30A.
![](//media3.scdn.vn/img2/2018/9_20/qd8lrj.png)
![](https://bizweb.dktcdn.net/100/408/906/products/module-do-dong-acs712-20a-1-919166b3-903d-4e7a-9a98-427d01632af0.jpg?v=1614913539000)
Nguồn: Bùi Hữu Uyên.
