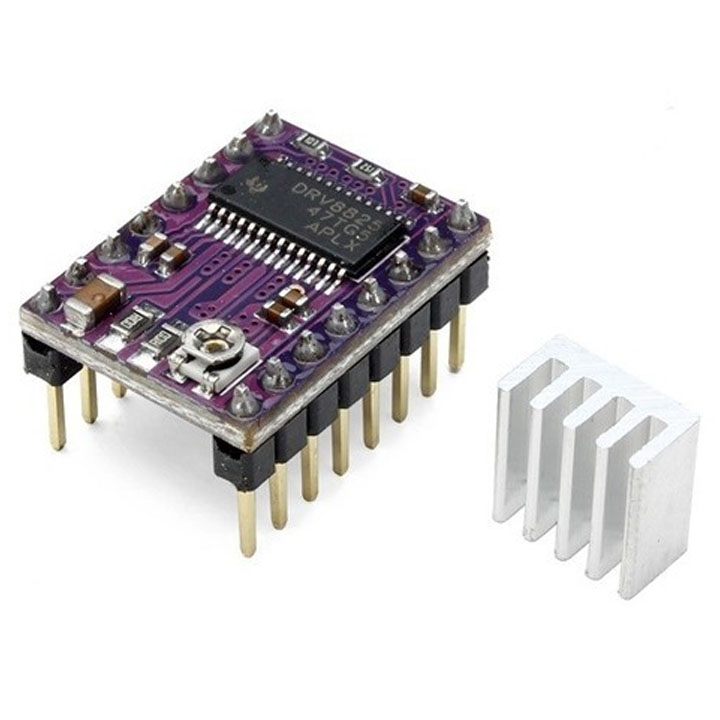

Module Điều Khiển Động Cơ Bước Máy In 3D DRV8825
- Điện áp cung cấp: 8.2~45VDC.
- Dòng trung bình (RMS) : 1.5A , dòng đỉnh ( Peak) lên đến 2.5A.
- 6 độ phân giải bước khác nhau: full, half step, 1/4 step, 1/8 step, 1/16 step, 1/32 step.
- Điện áp điều khiển: 3.3V và 5V.
- Tự động shutdown khi quá nhiệt, quá dòng.
- Bảo vệ ngắn mạch và bảo vệ quá tải.
- Mạch 4 lớp,2 lớp phủ đồng giúp cải thiện khả năng tản nhiệt.
- Có thể thay thế tốt cho Driver A4988 trong máy in 3D.
- Module Điều Khiển Động Cơ Bước Máy In 3D DRV8825 với đầy đủ các tính năng của một driver chuyên nghiệp : điều chỉnh dòng giới hạn, vi bước ( 1/32 bước) ,bảo vệ quá dòng, quá nhiệt,v.v...
- Dùng cho mạch điều khiển động cơ bước ....
- Dùng cho cách mạch như CNC,máy in,robot.....
- Dùng làm mạch nghiên cứu thực hành điện tử.

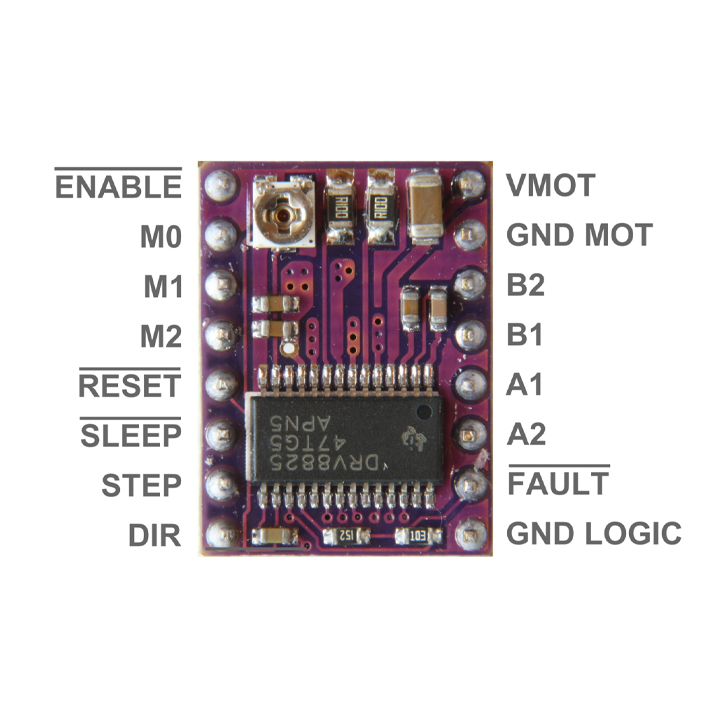

- Hoạt động ở dải điện áp cao từ 8.2V đến 45V và có thể đạt được xấp xỉ 1,8A trên mỗi pha mà không cần tản nhiệt . Driver có có các chân ra và bề mặt gần như đồng nhất với module A4988 vì vậy nó có thể dùng thay thế cho board đó trong nhiều ứng dụng khác nhau.
Nguồn: Bùi Hữu Uyên.
