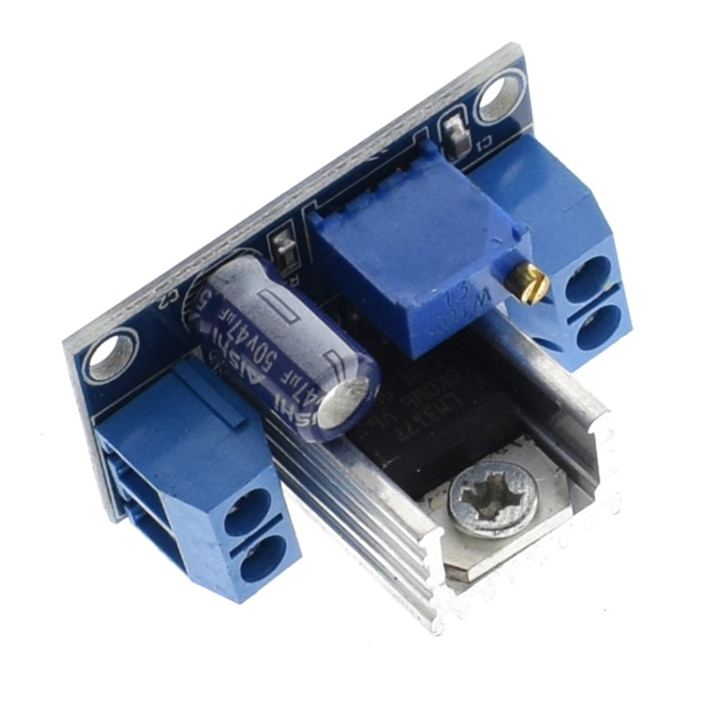

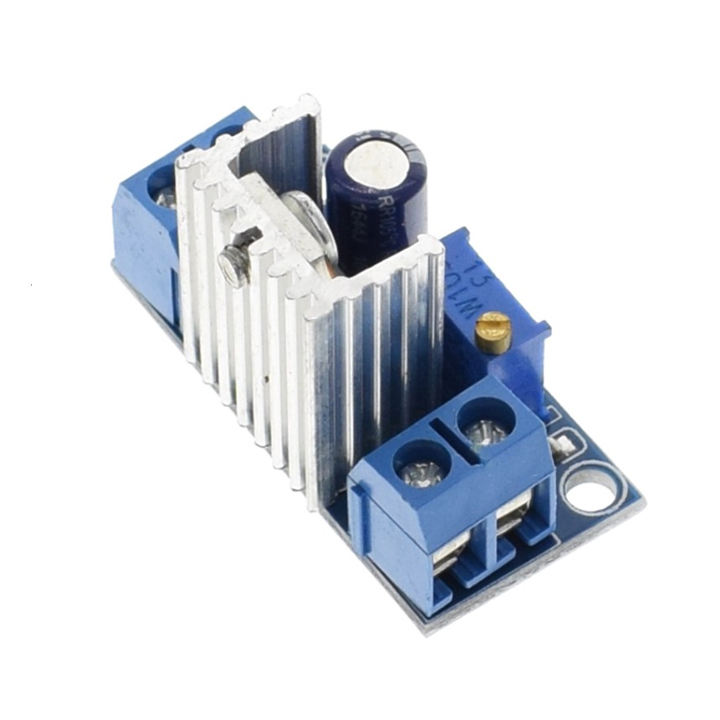

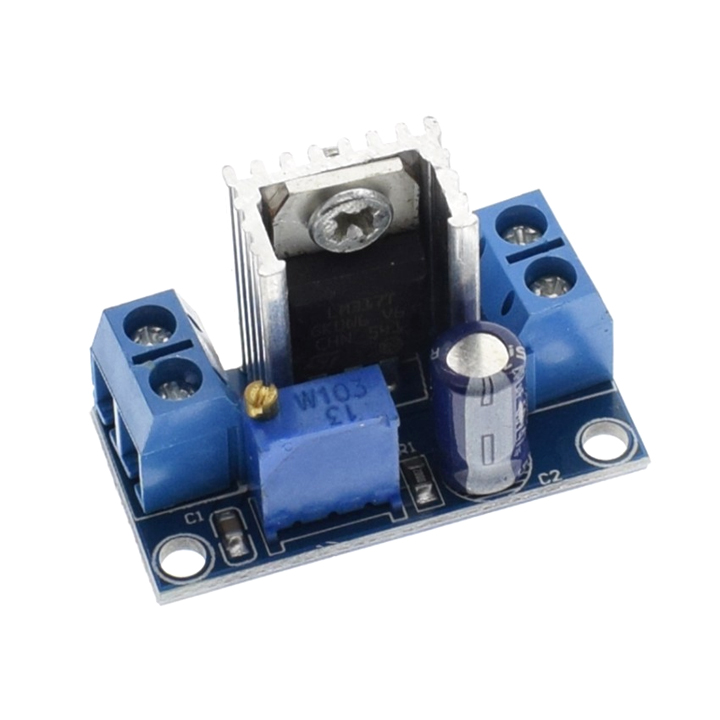

Module Điều Chỉnh Điện Áp LM317 Mini
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-chinh-dien-ap-lm317-mini-1.jpg?v=1611072752280)
![](//media3.scdn.vn/img2/2018/9_20/y8hiyC.jpg)
- Điện áp đầu vào: 4.2-40V.
- Điện áp đầu ra: 1.2-37V.
- Tần số: 100MHz.
- Nhiệt độ hoạt động: 0°C ~ 125°C.
- Công suất tiêu thụ lớn nhất là: 20W.
- Kích thước: 35x15x25mm.
![](//media3.scdn.vn/img2/2018/9_20/sjLobf.png)
- Mạch có tính năng điều chỉnh điện áp DC đầu vào 4.2-40V ra 1.2-37V bằng chiết áp rất tiện lợi và nhỏ gọn.
- Dòng ra tối đa 1.5A.
Lưu ý: Mạch sử dụng chiết áp tinh chỉnh nên bạn cần chú ý khi điều chỉnh mức điện áp, nên có đồng hồ đo khi điều chỉnh (xoay khoảng 10 vòng và ngược lại để xem chiều tăng giảm của điện áp).
- Cách sử dụng : Hàn dây theo các chân (+), (-) như sau:
+ Đầu vào : Vin (+), GND (-)
+ Đầu ra : Vout (+), GND (-)
![](//media3.scdn.vn/img2/2018/9_20/qd8lrj.png)
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-chinh-dien-ap-lm317-mini-1.jpg?v=1611072752280)
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-chinh-dien-ap-lm317-mini-2.jpg?v=1611072928040)
![](//bizweb.dktcdn.net/100/408/906/products/module-dieu-chinh-dien-ap-lm317-mini-3.jpg?v=1611072945753)
Nguồn: Bùi Hữu Uyên.
