Share full mạch tạo sóng hình sin (thực tập cơ bản ĐTVT)

-Về cơ bản, các bạn khi thực hành ở phòng 309 về hàn và làm mạch in , thì thầy sẽ cho chọn làm giữa hàn mạch đục lỗ câu dây và làm mạch in, theo mình thì câu dây khá là tốn thời gian và công sức của các bạn, mà điểm lại không cao lắm. Kỹ thuật hàn và làm mạch in thì lại khá cần thiết sau này. Bởi vậy, hôm nay mình sẽ share mạch in và toàn bộ file nguyên lý mình vẽ, các bạn chỉ việc in ra và làm, rất là tiện.

-Linh kiện cần chuẩn bị: Tát cả các linh kiện cần làm mạch đã có đầy đủ trong tài liệu thầy phát, các bạn chỉ cần mua thêm phíp đồng, giấy in nhiệt, bột sắt là đủ. Ngoài ra, bên mình có hỗ trợ địa điểm để các bạn làm mạch in với đầy đủ đồ dùng cần thiết (free)

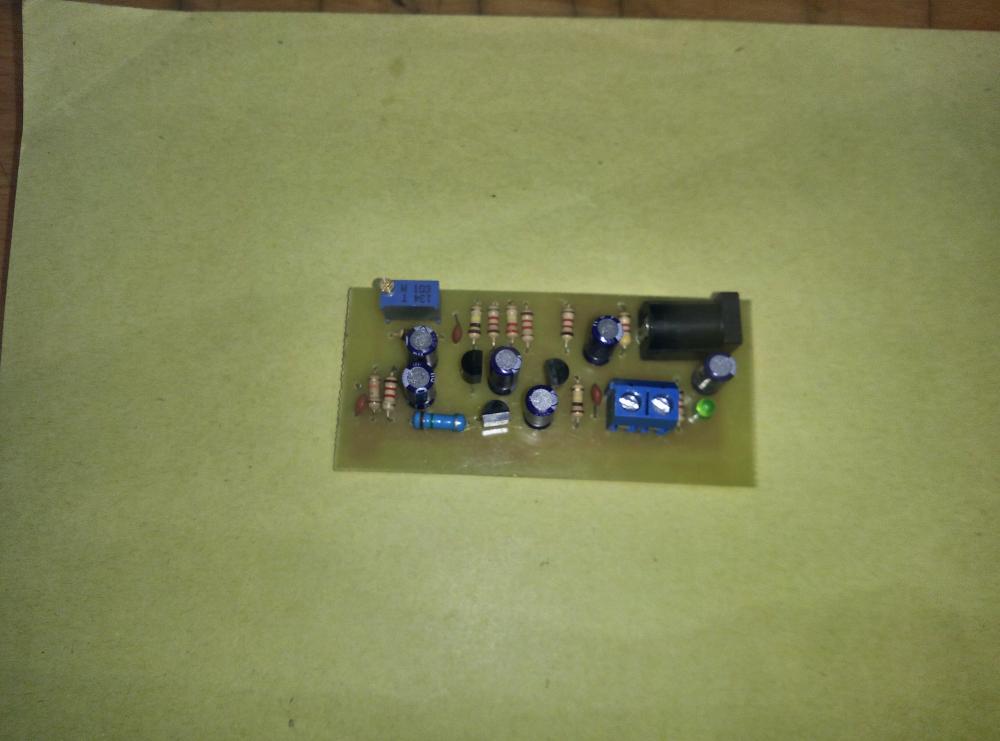

-Một số hình ảnh của mạch thực tế
