[ Lập Trình Pic ] Bài 1: Lập trình LED đơn

Chào các bạn!

Hôm nay mình sẽ giới thiệu với các bạn cách điều khiển LED đơn sử dụng PIC 16F877A

I Sơ đồ nguyên lí của LED Đơn trên KIT PIC_NEW

II Giải thích một chút nhé ^^

Các bạn nhìn vào sơ đồ nguyên lí bên trên sẽ thấy:

Chúng ta có tất cả 4 LED đơn. Các chân dương (VCC) của LED đơn được nối qua trở 330 ôm rồi nối chung với nhau. Các chân âm của LED được nối qua PORT RC0, RC1, RC2, RC3 của PIC16F877A.

Khi ta tín hiệu vào các PORT thì sẽ làm cho LED bật và tắt. Nhấp nháp tạo ra hình ảnh thật cho các bạn học lập trình xem và trải nghiệm:

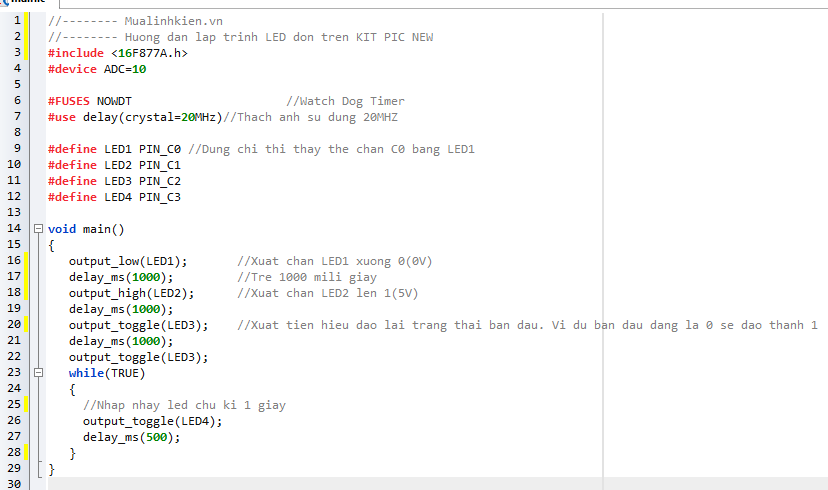

III Chương trình

Ở trên chương trình mình đã chú thích rất chi tiết bên cạnh các bạn theo dõi và lạp trình theo nhé.

Các bạn tải code tham khảo: Tại đây

Video DEMO

Chúc các bạn thành công!
