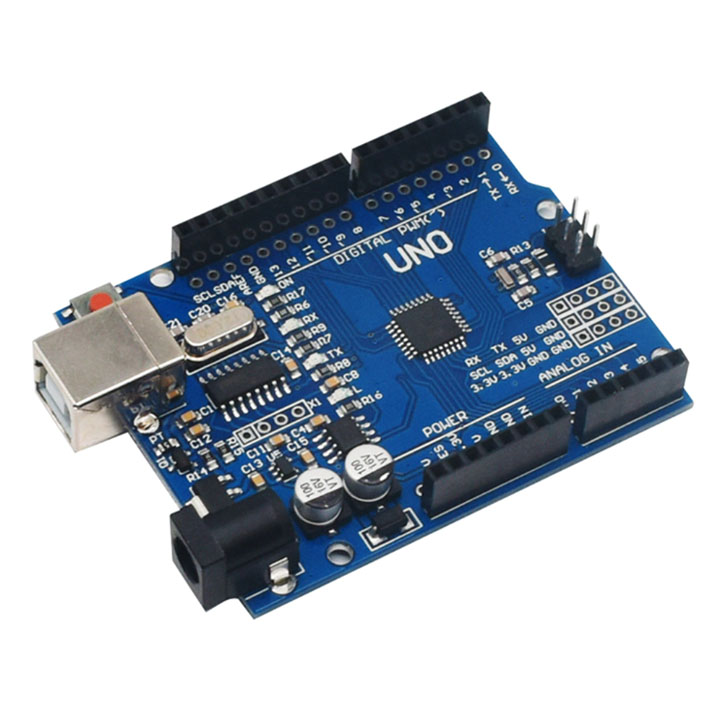

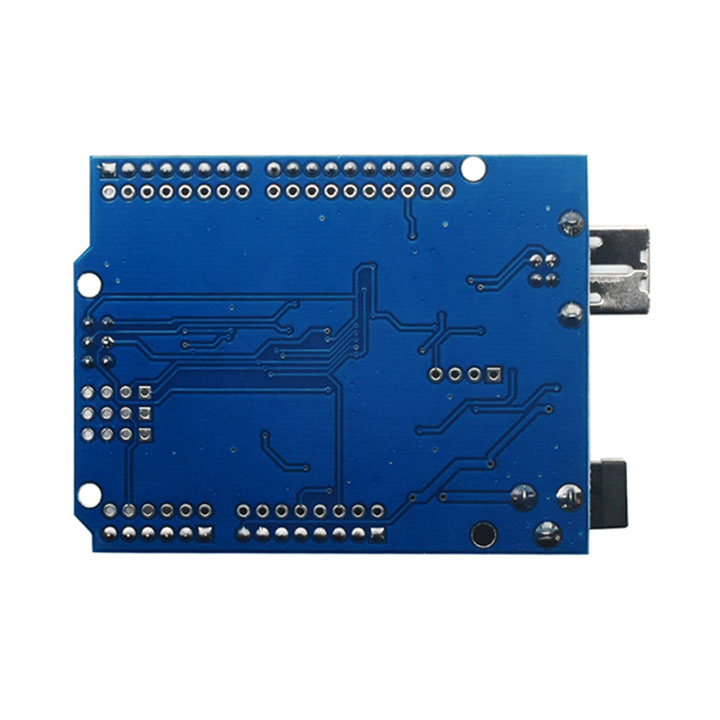

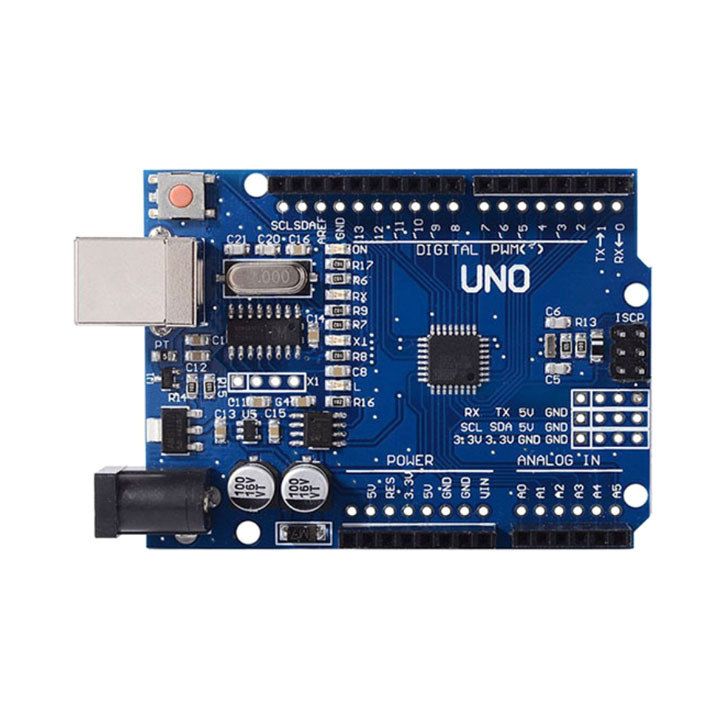

KIT Arduino Uno R3 Chíp Dán CH340

Mã sản phẩm: SP2173
66.200₫ 89.000₫ Hết hàng
Mô tả đang cập nhật
Gọi ĐT / Zalo 0878842345 - 0941344233 để được tư vấn miễn phí

KIT Arduino Uno R3 Chíp Dán CH340



- Vi điều khiển: ATmega328 họ 8 bit

- Điện áp hoạt động: 5V DC (chỉ sử dụng nguồn cấp qua cổng USB)

- Tần số hoạt động: 16 MHz

- Dòng điện tiêu thụ: khoảng 30mA

- Điện áp đầu vào khuyên dùng: 7-12V DC

- Điện áp vào giới hạn: 6 -20V DC

- Số chân Digital I/O: 14(6 chân hardware PWM)

- Số chân Analog: 6 (độ phân giải 10 bit)

- Dòng tối đa trên mỗi chân I/O: 30mA

- Dòng ra tối đa (nguồn 5V): 500mA

- Dòng ra tối đa (nguồn 3,3V): 50mA

- Bộ nhớ Flash: 32KB (ATmega328) với 0.5KB dùng bởi bootloader

- SRAM: 2KB (ATmega328)

- EEPROM: 1KB(ATmega328)

- Lưu ý khi sử dụng arduino r3 chíp dán:

+ Arduino UNO không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino UNO.

+ Việc làm chập mạch nguồn vào của Arduino UNO sẽ biến nó thành một miếng nhựa chặn giấy. mình khuyên bạn nên dùng nguồn từ cổng USB nếu có thể.

+ Các chân 3.3V và 5V trên Arduino là các chân dùng để cấp nguồn ra cho các thiết bị khác, không phải là các chân cấp nguồn vào.

+ Việc cấp nguồn sai vị trí có thể làm hỏng board. Điều này không được nhà sản xuất khuyến khích.

+ Cấp nguồn ngoài không qua cổng USB cho Arduino UNO với điện áp không đúng có thể làm hỏng board.

+ Cấp điện áp trên 13V vào chân RESET trên board có thể làm hỏng vi điều khiển ATmega328.

+ Cường độ dòng điện vào/ra ở tất cả các chân Digital và Analog của Arduino UNO nếu vượt quá 200mA sẽ làm hỏng vi điều khiển.

+ Cấp điệp áp trên 5.5V vào các chân Digital hoặc Analog của Arduino UNO sẽ làm hỏng vi điều khiển.

+ Cường độ dòng điện qua một chân Digital hoặc Analog bất kì của Arduino UNO vượt quá 40mA sẽ làm hỏng vi điều khiển. Do đó nếu không dùng để truyền nhận dữ liệu, bạn phải mắc một điện trở hạn dòng.





- Arduino là dòng mạch điện tử uy tín, tin cậy hàng đầu hiện nay, đặc biệt là các dòng mạch Arduino UNO. Hiện nay, dòng mạch này đã phát triển tới thế hệ thứ 3 (R3).

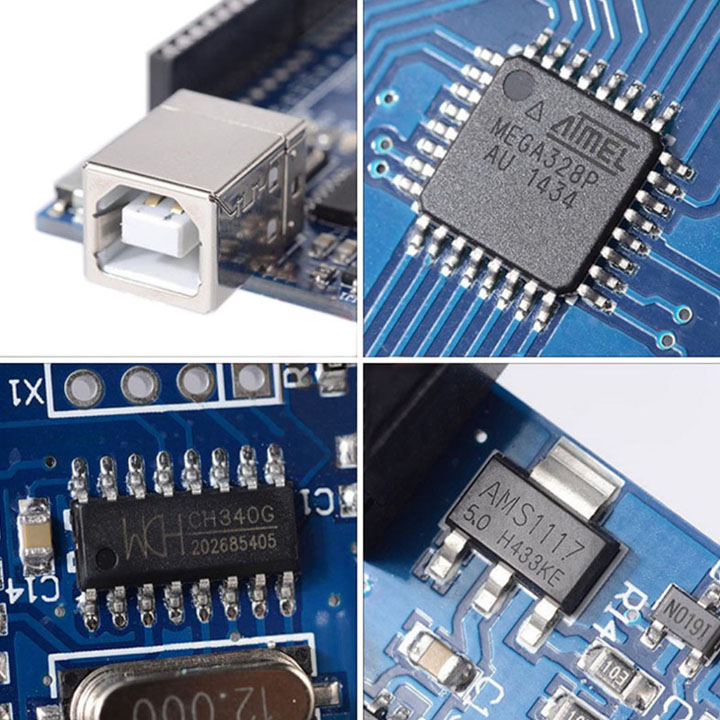

- Sử dụng Chip Driver CH340G và chip chính là ATmega328P-AU (SMD 32Pins) do đó có giá thấp hơn so với phiên bản UNO R3 sử dụng chip nạp ATmega16U2 và chip chính là ATmega328P-PU (TH HOLE 32PIN).

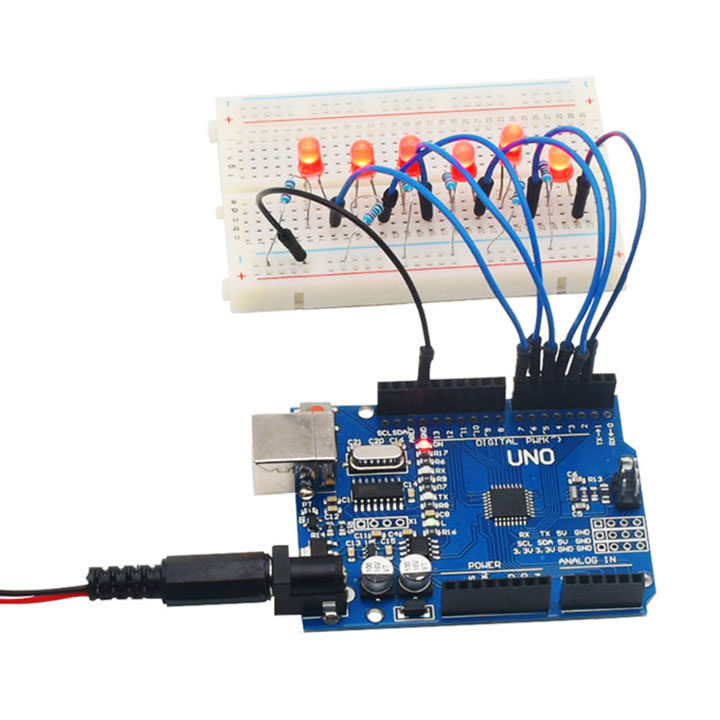

- Arduino UNO có thể sử dụng 3 vi điều khiển họ 8 bit AVR là ATmega8, ATmega 168, ATmega328 (có sẵn trên kit). Bộ não này có thể xử lý những tác vụ đơn giản như điều khiển đèn LED nhấp nháy, xử lý tín hiệu cho xe điều khiển từ xa, sử dụng làm trạm đo nhiệt độ, độ ẩm và hiện thị lên màn hình LCD,…



Nguồn: Bùi Hữu Uyên.
