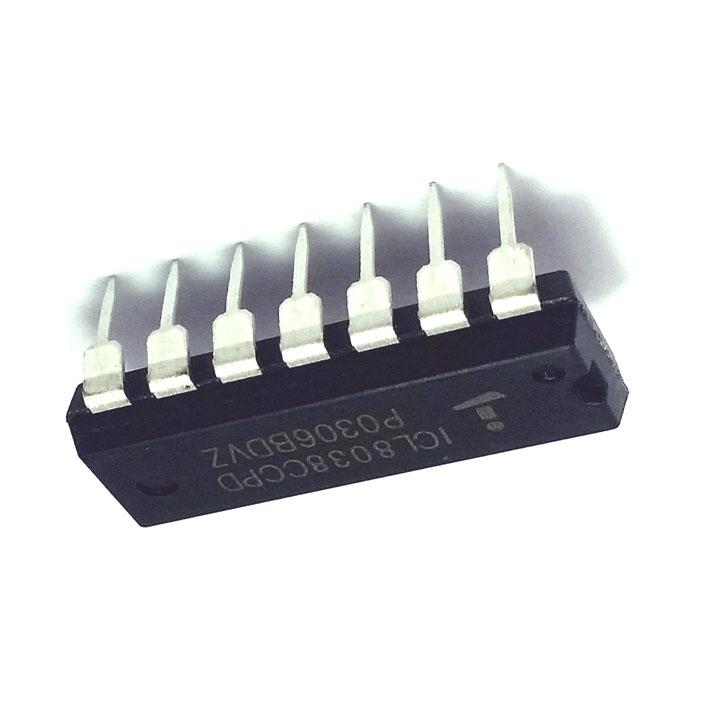

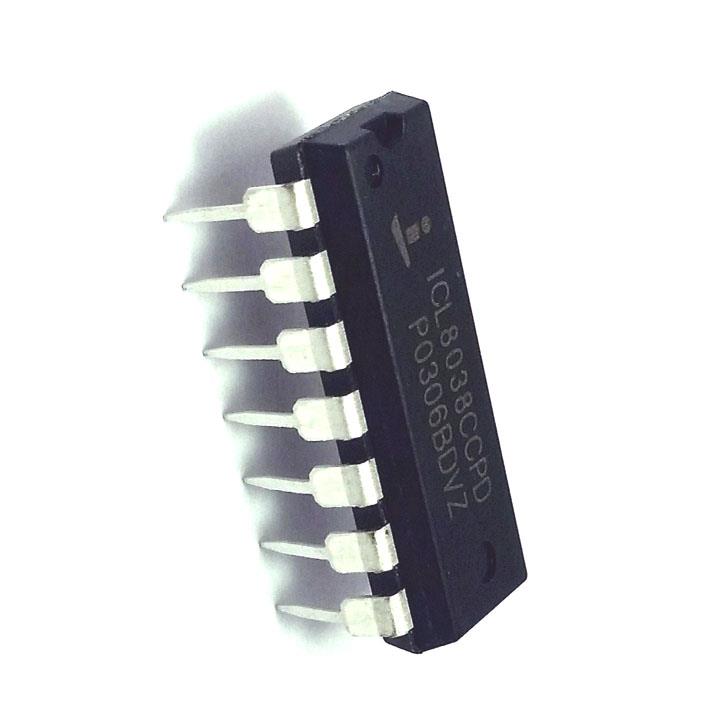

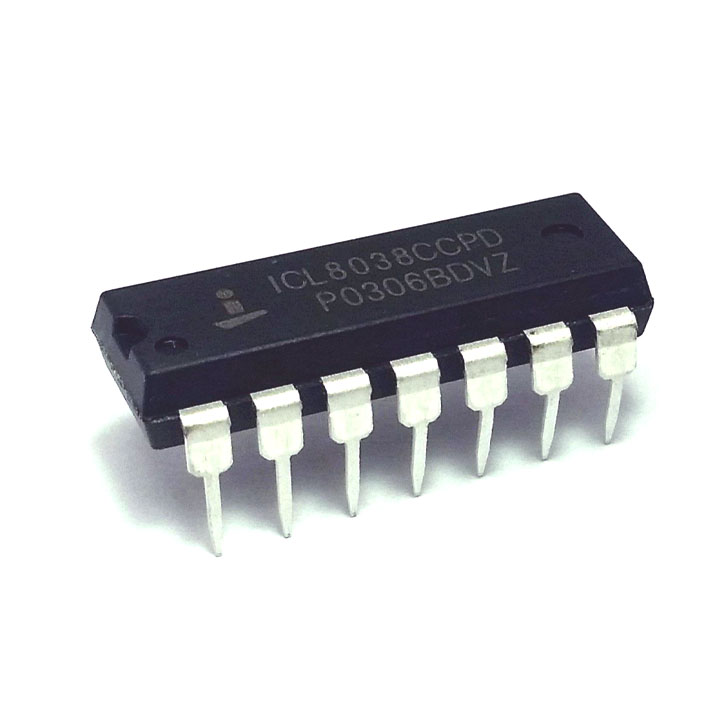

IC Dao Động ICL8038 DIP14

- Điện áp cung cấp hoạt động: 10V - 30V, V- to V+: +-5V ~ +-15V.

- Dòng điện hoạt động: ~20mA.

- Tần số dao động: >=100kHz.

- Tần số sweep đầu vào: ~10kHz.

- Điện áp ngõ ra tối đa: 28V.

- Tần số trôi với nhiệt độ: 250ppm /độ C.

- Tổng trở đầu ra: 200Ohm.

- Nhiệt độ hoạt động: -65 - 150 độ C.

- Ứng dụng vào thiết kế nhiều mạch điện tử.

- Làm IC ổn định nguồn.

- Ứng dụng trong nhiều mạch bán dẫn.

- ICL8038 là một khối mạch tích hợp có khả năng mô tả chính xác dạng sóng sin, hình vuông, tam giác, răng cưa và xung dạng sóng khác. Tần số (hoặc tốc độ lặp lại) có thể được điều chỉnh từ 0.001Hz đến hơn 300 KHz sử dụng một trong hai điện trở hoặc tụ điện, và tần số điều chế và quét có thể được thực hiện với một điện áp bên ngoài.

- ICL8038, sử dụng điốt Schottky và màng điện trở mỏng.

Nguồn: Bùi Hữu Uyên.
