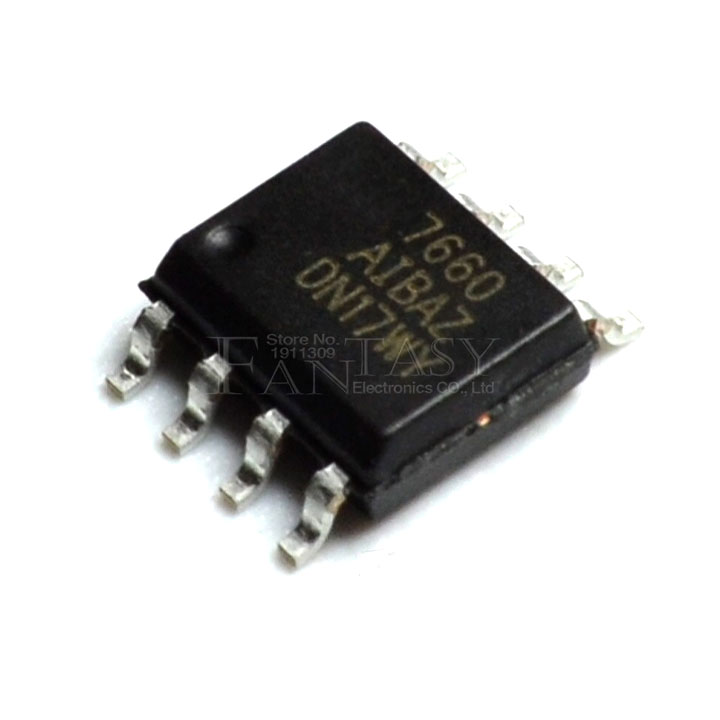

IC Nguồn ICL7660 CPAZ SOP8 Chân Dán
- Điện áp hoạt động: 10.5V.
- Dòng điện hoạt động: 170µA.
- Dải điện áp cung cấp mức thấp: 1.5V - 3.5V.
- Dải điện áp cung cấp mức cao: 3V - 10V.
- Nguồn trở kháng đầu ra: 55Ω.
- Tần số dao động: 10KHz.
- Nhiệt độ hoạt động: -40°C to 85°C.
- Kiểu chân: SOP 8.
- Sử dụng để học tập.
- Ứng dụng nhiều trong các mạch điện tử.
- Thay thế các IC bị hỏng.
- ICL7660 thực hiện chuyển đổi điện áp cung cấp từ điện áp dương sang điện áp âm với phạm vi đầu vào từ + 1,5V đến + 10,0V với điện áp đầu ra từ -1,5V đến -10,0V và thực hiện các chuyển đổi tương tự với phạm vi đầu vào là + 1,5V đến + 12,0V với điện áp đầu ra từ -1,5V đến -12,0V. Chỉ có 2 tụ điện bên ngoài cần thiết cho các chức năng kích điện và tích điện. ICL7660 cũng có có chức năng như bộ nhân đôi điện áp và sẽ tạo ra đầu ra điện áp lên đến + 18,6V với đầu vào + 10V.
- Sử dụng trong các mạch cung cấp điện áp.
Nguồn: Bùi Hữu Uyên.
