HƯỚNG DẪN SỬ DỤNG MODULE CHUYỂN ĐỔI I2C CHO LCD 1602

LINK MUA SẢN PHẨM

https://mualinhkien.vn/module-chuyen-doi-i2c-cho-lcd1602

QUY TRÌNH TEST MODULE CHUYỂN ĐỔI I2C CHO LCD 1602 CỦA LINH KIỆN TUHU

BƯỚC 1: Hàn Module I2C với LCD 1602 theo thứ tự các chân có trên Module với các chân trên LCD.

BƯỚC 2: Cấp điện áp 3,7-5V cho Module để kiểm tra.

BƯỚC 3: Dán tem test và tem bảo hành, bàn giao lại cho bên phụ trách.

HƯỚNG DẪN SỬ DỤNG

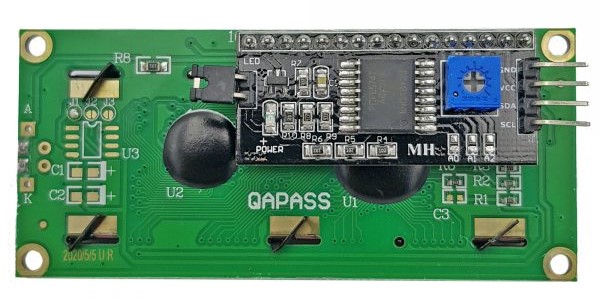

BƯỚC 1: Hàn Module với LCD như hình dưới.

BƯỚC 2: Cấp điện áp 3,7-5V cho Module.

- Dương nguồn kết nối với VCC.

- Âm nguồn kết nối với GND.

- SDA,SCL có thể kết nối trên Arduino để print chữ hiện lên màn hình LCD.

Link tải thư viện I2C: https://www.arduinolibraries.info/libraries/liquid-crystal-i2-c

CODE TEST

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x3F,16,2);  // ở đây địa chỉ i2c cũng có thể là 0x27 ( LiquidCrystal_I2C lcd(0x27,16,2) )

void setup()
{
  lcd.init();
  lcd.backlight();
  lcd.setCursor(2,0);
  lcd.print("mualinhkien.vn");
  lcd.setCursor(0,1);
  lcd.print("Xin chao cac ban");
}

void loop()
{
}

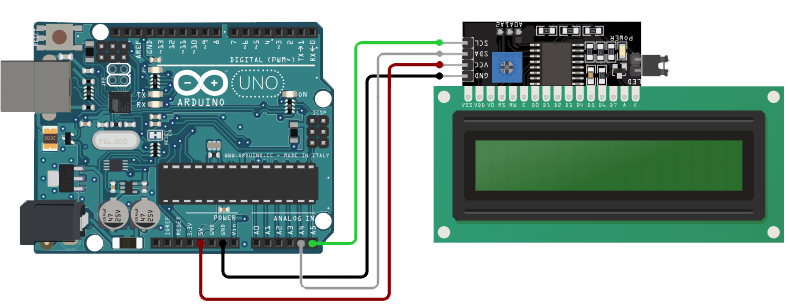

SƠ ĐỒ KẾT NỐI LCD I2C:

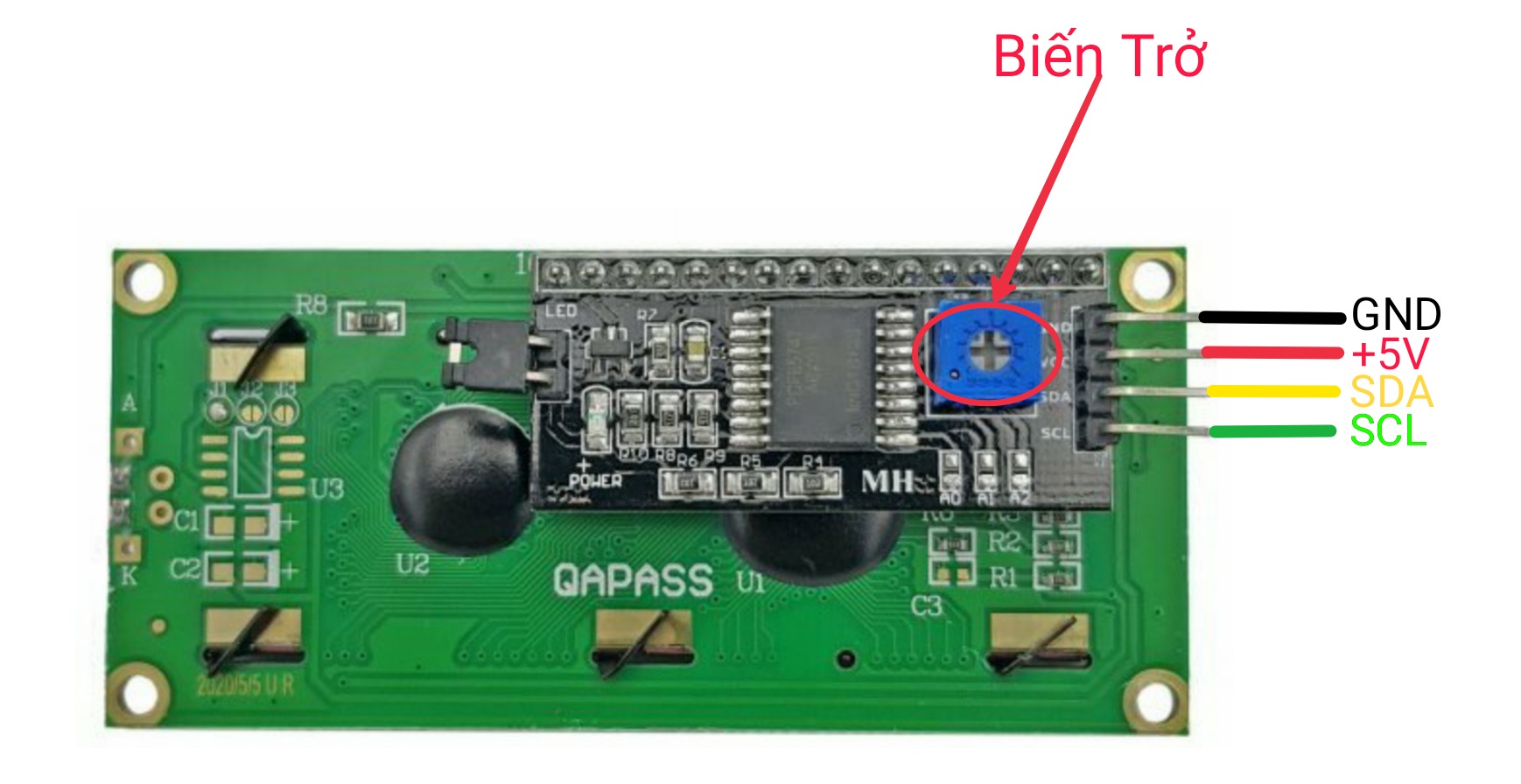

Biến Trở sử dụng để thay đổi độ sáng tối của màn hình LCD.
