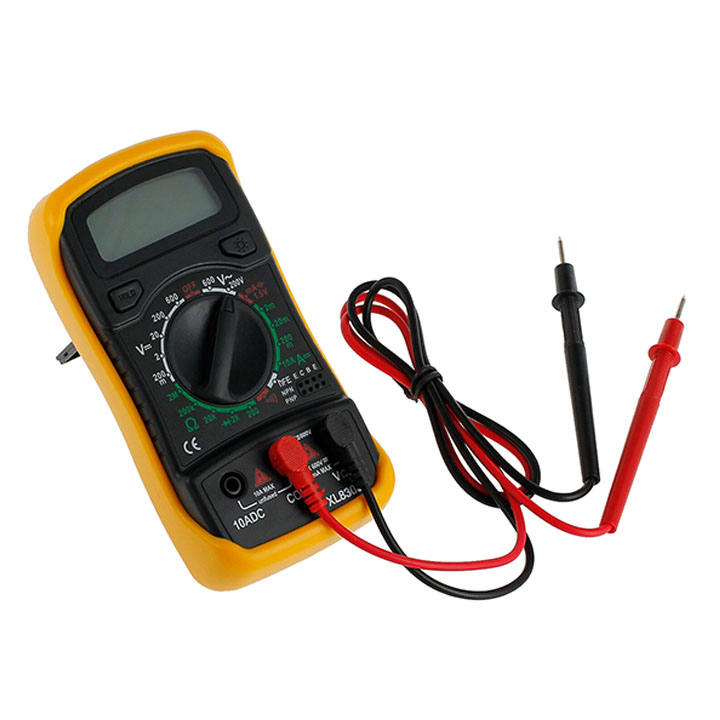

HƯỚNG DẪN SỬ DỤNG ĐỒNG HỒ ĐIỆN TỬ XL830L XL830 830

LINK MUA SẢN PHẨM

https://mualinhkien.vn/dong-ho-dien-tu-xl830

QUY TRÌNH TEST ĐỒNG HỒ XL830L BỞI LINH KIỆN ĐIỆN TỬ TUHU

BƯỚC 1: Kết nối pin với đồng hồ (pin 9V).

BƯỚC 2: Kiểm tra đồng hồ đã nhận pin chưa.

BƯỚC 3: Kiểm tra các chức năng giữ kết quả và đèn nền của dồng hồ.

BƯỚC 4: Kết nối dây đo với đồng hồ (dây màu đen kết nối với jack COM và dây màu đỏ kết nối với jack VΩmA).

BƯỚC 5: Kiểm tra các thang đo (nguồn điện 1 chiều, nguồn điện xoay chiều, đo điện trở, thông mạch, đo dòng tiêu thụ và đo các transistor).

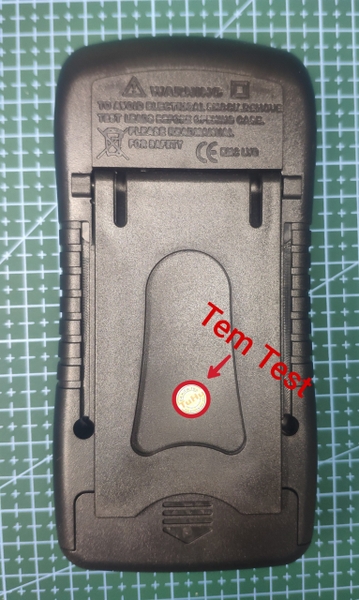

BƯỚC 6: Dán tem test và tem bảo hành, đóng hộp bàn giao cho bên phụ trách.

HƯỚNG DẪN SỬ DỤNG

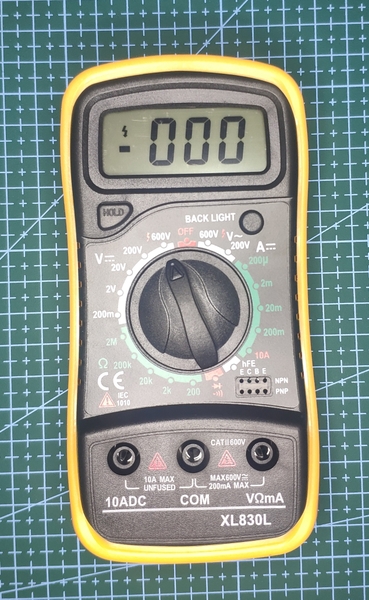

Các chế độ của đồng hồ: đo điện áp DC, đo điện áp AC, đo điện trở, đo thông mạch, đo dòng điện tiêu thụ và đo Transisor

Nút HOLD để giữ kết quả đã đo được, BACK LIGHT bật đèn nền sử dụng cho điều kiện thiếu ánh sáng.

BƯỚC 1: Kết nối nguồn điện cho đồng hồ bằng pin 9V

BƯỚC 2: Sử dụng các thang đo.

- Đầu tiên để đo được các thang đo các bạn cần kết nối dây đo chính xác: dây màu đen kết nối với jack COM và dây màu đỏ kết nối với jack VΩmA.

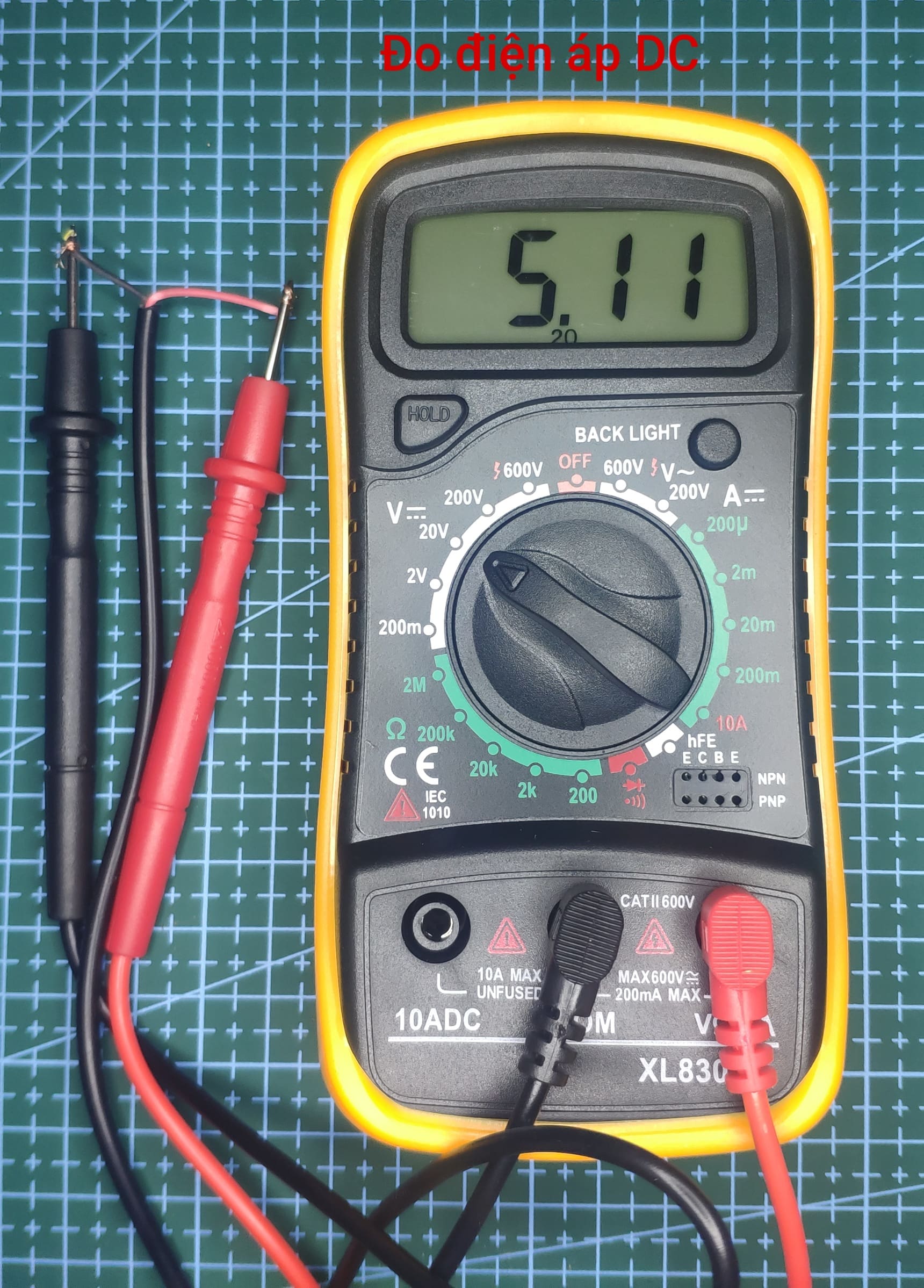

- Vặn núm vặn trên đồ hồ về thang đo điện DC để đo điện 1 chiều, dây đỏ kết nối với dương nguồn và dây đen kết nối với âm nguồn, kết quả sẽ hiển thị trên màn hình LCD.

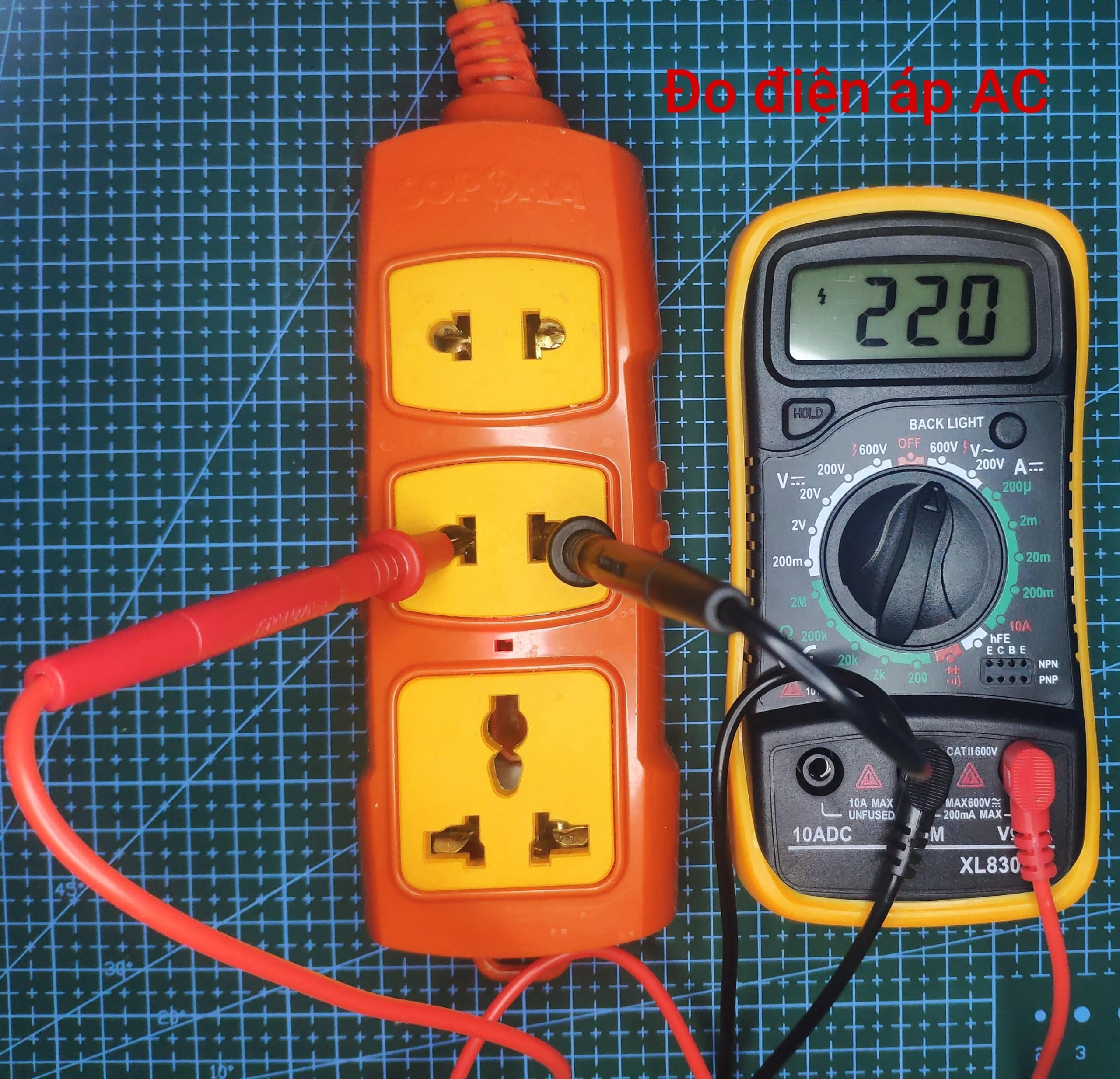

- Vặn núm vặn trên đồng hồ về thang đo V~ để đo điện xoay chiều, các bạn cắm que đo vào nguồn điện, không phân biệt que đo, kết quả sẽ hiển thị trên màn hình LCD.

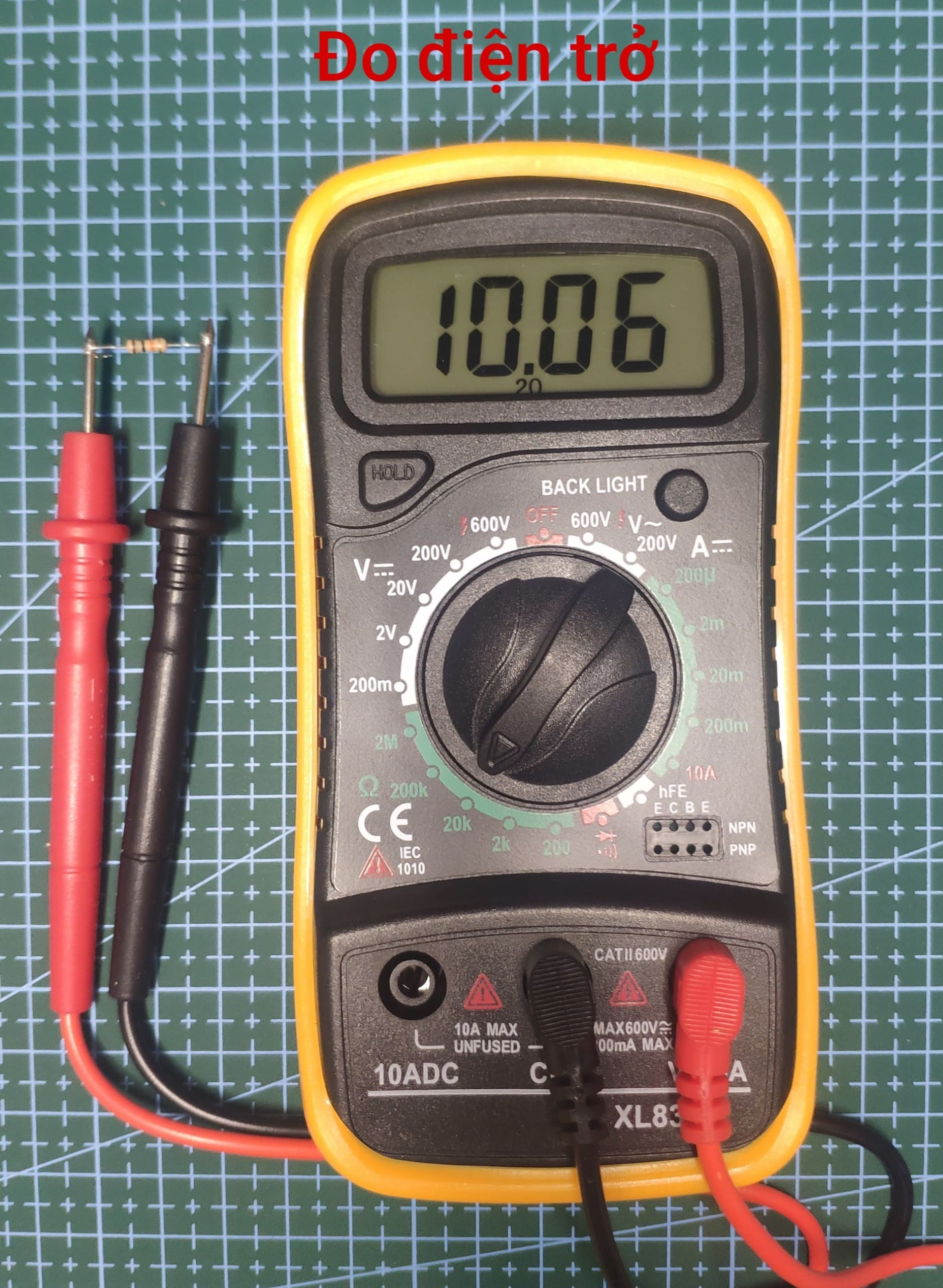

- Vặn núm vặn trên đồng hồ sang thang đo Ω để đo điện trở, vì điện trở không phân cực nên các bạn không cần phân biệt màu dây, nếu màn hình LCD hãy tăng các mức điện trở lên cao, kết quả sẽ hiển thị trên màn hình LCD.

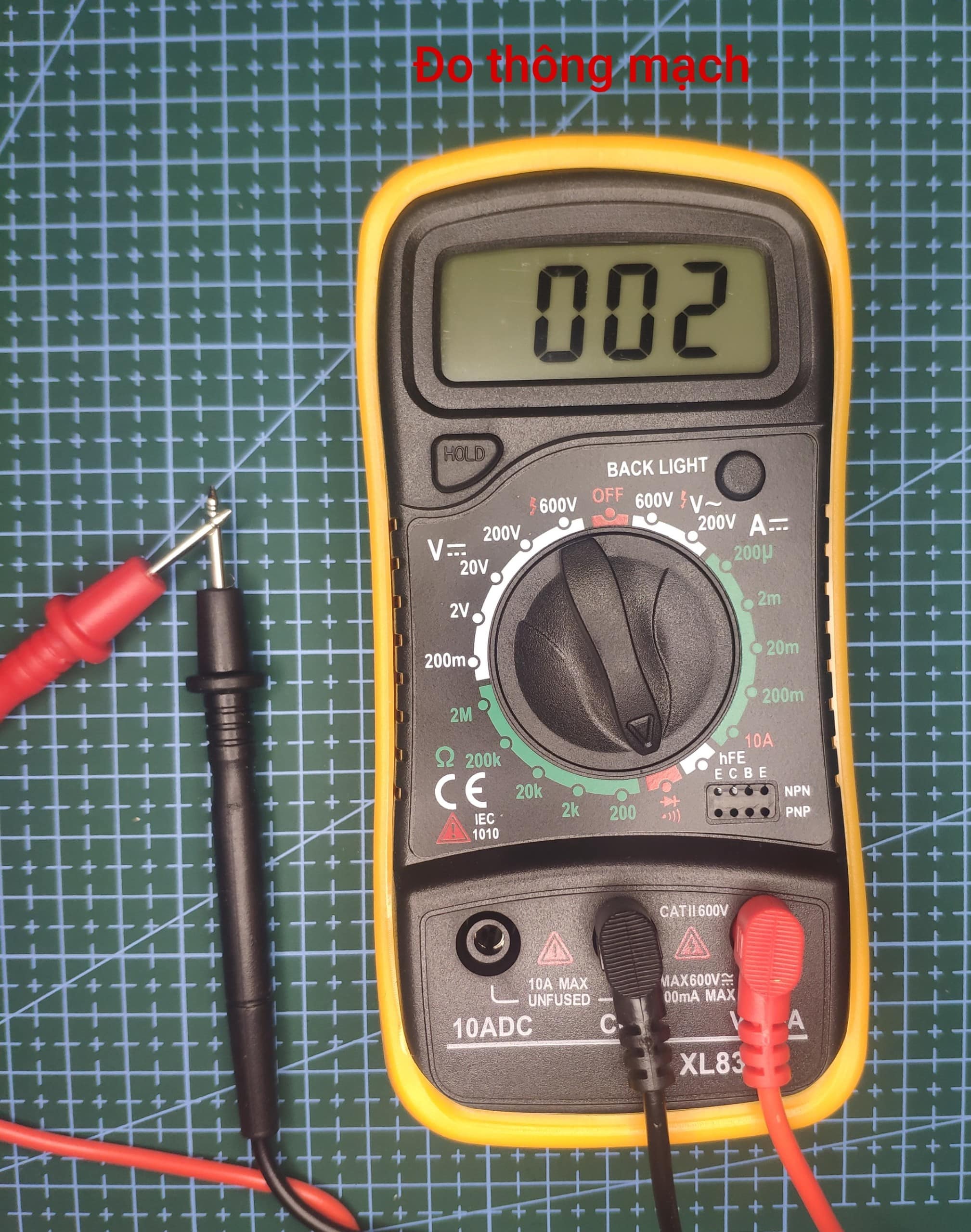

- Vặn núm vặn trên đồng hồ sang thang đo thông mạch, kết nối que đo với hai đầu cần đo thông mạch, đồng hồ sẽ phát ra âm thanh nếu thông mạch.

- Vặn núm vặn trên đồng hồ sang thang đo hFE để đo transistor, ở bảng đo, các bạn cần xác định đúng các chân B,C,E của transistor và transistor là trans PNP hay NPN, cắm trans vào bảng dưới, kết quả sẽ hiển thị trên màn hình LCD.

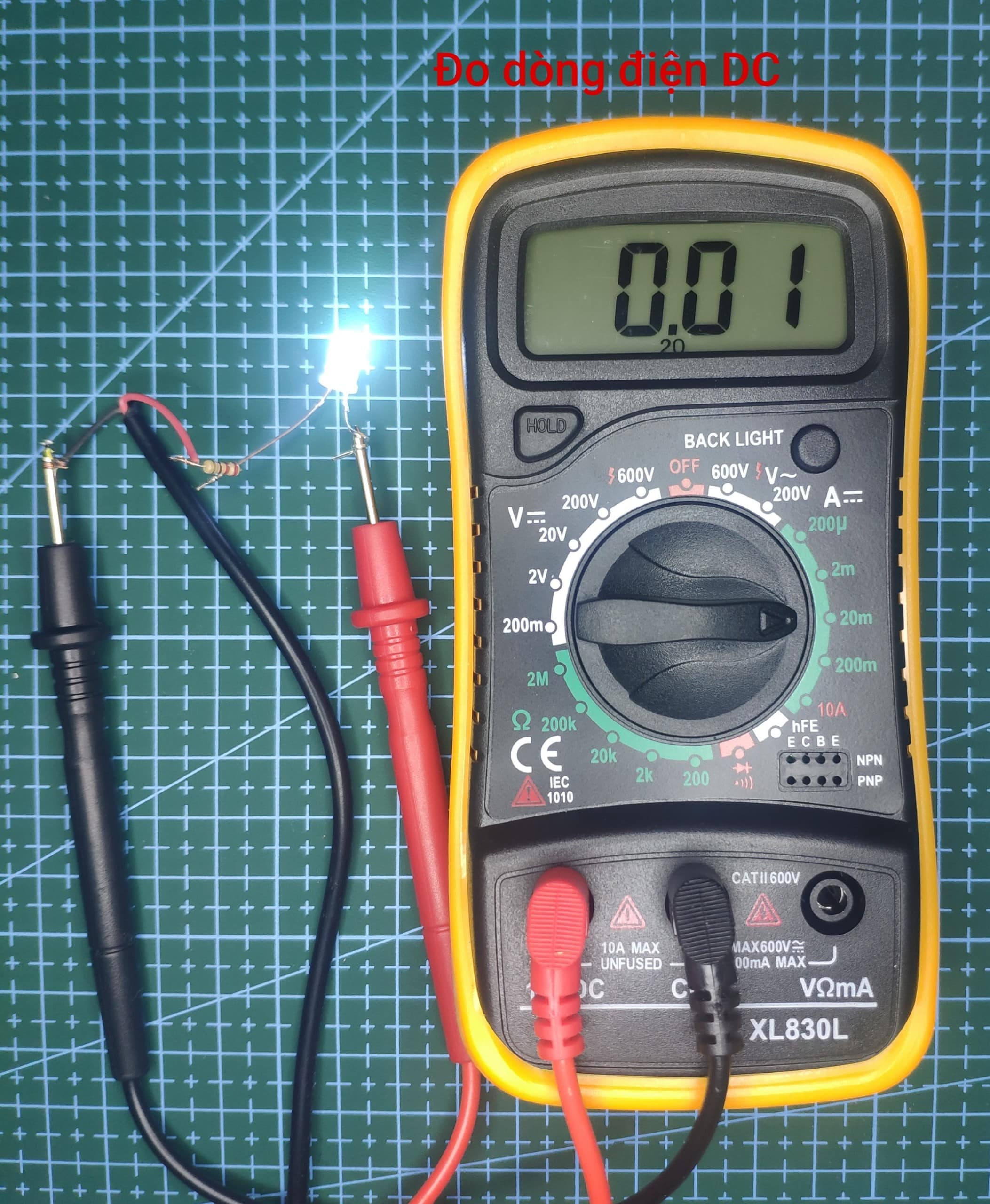

- Vặn núm vặn trên đồng hồ sang thang đo A để đo dòng điện 1 chiều:

+ Chuyển que đo màu đỏ sang jack 10ADC để đo dòng điện 1 chiều tiêu thụ.

+ Que đo màu đen được kết nối với âm nguồn, que màu đỏ kết nối với tải, dây còn lại của tải được kết nối với dương nguồn.

+ Cho tải hoạt động dòng tiêu thụ sẽ được hiển thị trên màn hình LCD từ đó có thể tính ra công suất mà tải hoạt động.
