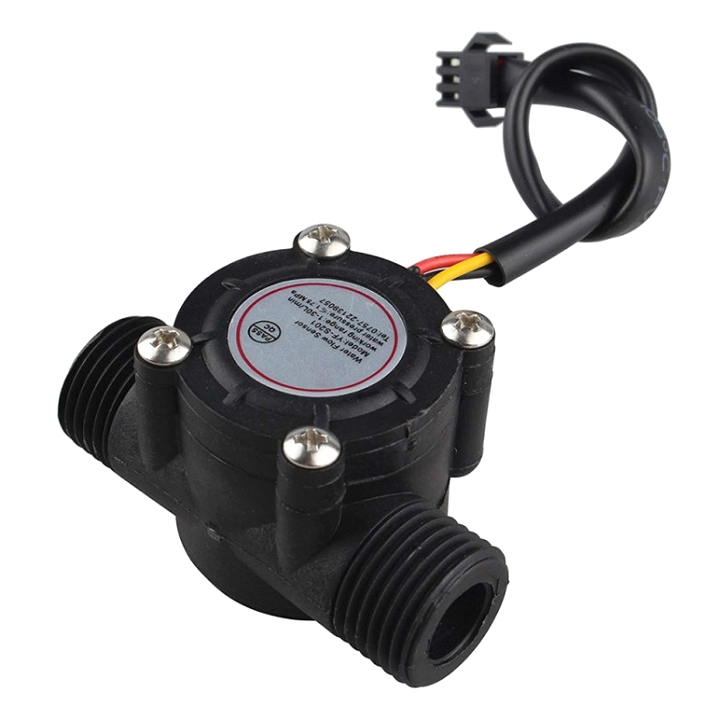

HƯỚNG DẪN SỬ DỤNG CẢM BIẾN LƯU LƯỢNG NƯỚC CHÍNH XÁC 3.5-24VDC 1-30L/MI

LINK MUA SẢN PHẨM

https://mualinhkien.vn/cam-bien-luu-luong-nuoc

QUY TRÌNH TEST CẢM BIẾN LƯU LƯỢNG NƯỚC CHÍNH XÁC 3.5-24VDC 1-30L/MIN YF-S201

BƯỚC 1: Cấp điện áp theo thông số kỹ thuật của cảm biến.

BƯỚC 2: Kết nối với arduino và kiểm tra.

BƯỚC 3: Dán tem test, tem bảo hành bàn giao lại cho bên phụ trách.

HƯỚNG DẪN SỬ DỤNG

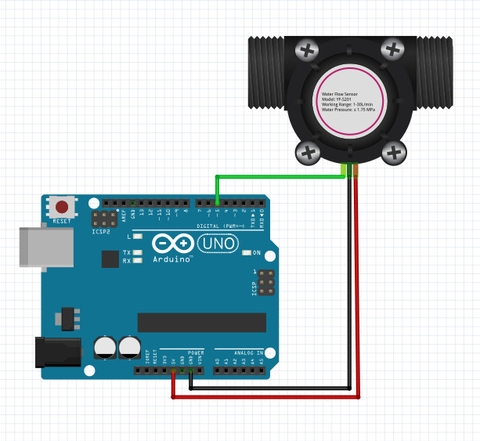

BƯỚC 1: Cấp điện áp từ 3.5-24VDC cho cảm biến.

- Dây đỏ của cảm biến kết nối với 5V trên arduino.

- Dây đen của cảm biến kết nối với GND trên arduino.

- Dây vàng của cảm biến kết nối với D5 trên arduino.

BƯỚC 2: Nạp Code cho arduino

volatile int flow_frequency; // Đo xung cảm biến lưu lượng
unsigned int l_hour; // Tính toán số lít/giờ
unsigned char flowsensor = 5; // Cảm biến nối với chân 2
unsigned long currentTime;
unsigned long cloopTime;
void flow () // Hàm ngắt
{
flow_frequency++;
}
void setup()
{
pinMode(flowsensor, INPUT);
digitalWrite(flowsensor, HIGH); // Optional Internal Pull-Up
Serial.begin(9600);
attachInterrupt(0, flow, RISING); // Setup Interrupt
sei(); // Enable interrupts
currentTime = millis();
cloopTime = currentTime;
}
void loop ()
{
currentTime = millis();
// Every second, calculate and print litres/hour
if(currentTime >= (cloopTime + 1000))
{
cloopTime = currentTime; // Updates cloopTime
// Pulse frequency (Hz) = 7.5Q, Q is flow rate in L/min.
l_hour = (flow_frequency * 60 / 7.5); // (Pulse frequency x 60 min) / 7.5Q = flowrate in L/hour
flow_frequency = 0; // Reset Counter
Serial.print(l_hour, DEC); // Print litres/hour
Serial.println(" L/hour");
}
}
