Hướng dẫn làm Module Audio TDA7297 15W15W









I-Linh Kiện Sản Xuất Mạch TDA7297

-Chú thích: Quy khách mua linh kiện theo list dưới đây để lắp ráp mạch TDA7297.

- 1 TDA7297:

http://dohuuquang.online/san-pham/1803/tda7297.html

- 1 Tản nhiệt:

http://dohuuquang.online/san-pham/2075/tan-nhiet-nhom-tda7297.html

- 1 Tụ hóa 25v-2200uF:

http://dohuuquang.online/san-pham/408/tu-hoa-25v-2200uf.html

- 1 Tụ hóa 25v-10uF:

http://dohuuquang.online/san-pham/586/tu-hoa-25v-10uf.html

- 1 Tụ gốm vàng 104:

http://dohuuquang.online/san-pham/1178/tu-gom-vang-01uf-104-100nf-50v.html

- 1 Led phi 3:

http://dohuuquang.online/danh-muc-san-pham/364_led-phi-3.html

- 1 Diot FR207:

http://dohuuquang.online/san-pham/250/fr207.html

- 1 Trở cắm 5k1 hoặc 4k7 (1/4W- 1%):

http://dohuuquang.online/san-pham/720/tro-4k7-14w-5-50-con1goi.html

- 2 Trở cắm 47k (1/4W- 5%):

http://dohuuquang.online/san-pham/709/tro-47k-14w-5-50-con1goi.html

- 2 Tụ hóa 10uf 50V:

http://dohuuquang.online/san-pham/1701/tu-hoa-50v-10uf.html

- 2 KF301_2P:

http://dohuuquang.online/search_top/key/kf301.html

- 1 DC 5.5:

http://dohuuquang.online/san-pham/227/jack-dc-55.html

- 1 Triết áp đôi 50k:

http://dohuuquang.online/san-pham/2294/triet-ap-doi-50k.html

- 1 Jack Audio 3.5_5P



Ngoài ra các bạn cần thêm nguồn 12v_DC, dây audio để kết nối với máy nghe nhạc và các dụng cụ làm mạch in thủ công....

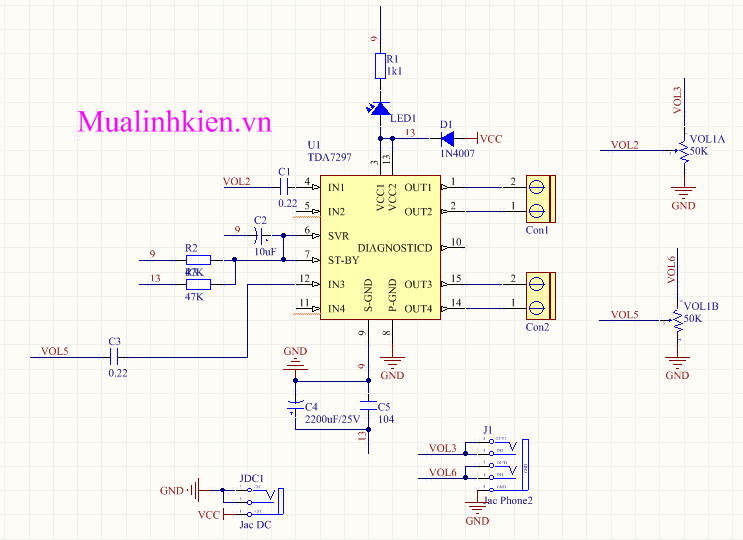

II-Sơ đồ nguyên lí TDA7297





III- Hình ảnh mô phỏng thiết kế mạch TDA7297 trên Altium







IV- Mạch in hướng dẫn lắp linh kiện

Các bạn tải mạch in: Tại đây

Chúc các bạn thành công!
