Hướng dẫn làm mạch nháy nhạc dùng AN6884

Chuẩn bị:

- 1 IC AN6884

http://dohuuquang.online/san-pham/328/an6884-ic-nhay-theo-nhac.html

- 1 biến trở tam giác 10k

http://dohuuquang.online/san-pham/73/bien-tro-tam-giac-10k-103.html

- 1 Tụ hóa 10uF-25v

http://dohuuquang.online/san-pham/586/tu-hoa-25v-10uf.html

- 1 Tụ hóa 2,2uF-50v

http://dohuuquang.online/san-pham/193/tu-hoa-50v-22uf.html

- 1 Trở 10k-1/4w

http://dohuuquang.online/san-pham/712/tro-10k-14w-5-50-con1goi.html

- 1 Trở 2k2-1/4w

- 10 Led đỏ đục phi 5

http://dohuuquang.online/danh-muc-san-pham/466_led-phi-5.html

- 2 Header 2P đực thẳng

http://dohuuquang.online/san-pham/1060/header-2p-xh2542p-loai-duc-thang.html

( Ngoài ra các bạn nên chuẩn bị thêm nguồn 9v-DC, các dụng cụ làm mạch in như:bàn là,khoan,phíp đồng,bột sắt,giấy in nhiệt,...)

Chúng ta cùng bắt đầu nhé:

Sơ đồ nguyên lí:

Hình ảnh mạch trên Altium:

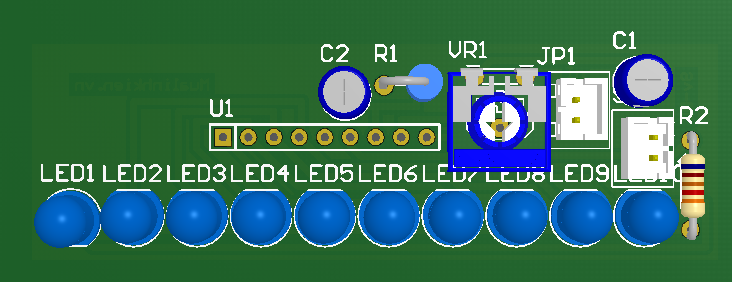

Hình ảnh mô phỏng linh kiện 3D :

Mạch in hướng dẫn lắp linh kiện:

Các bạn tải mạch in: Tại đây

Video sản phẩm:
