Hướng dẫn làm mạch loa TDA2030 2.1
Hướng dẫn làm mạch loa TDA2030 2.1
I, Video test (bản V1)
(Do âm sub khá trầm nên điện thoại mình thu không rõ lắm :))) )
II, Giới thiệu về mạch loa TDA2030 2.1
- Mạch tda2030 2.1 sử dụng nguồn đối xứng 12V 3A xoay chiều với bản bản V1 và sử dụng nguồn 12V đối xứng 1 chiều với bản V2.
- Mạch gồm có 2 loa vệ tinh Trái Phải và 1 loa Sub ở trung tâm tăng cường âm trầm.
- Sử dụng 1 núm Volume điều chỉng cường độ âm thanh tổng và 1 Volume riêng điều chỉnh âm Sub.
III, Chuẩn bị linh kiện làm mạch TDA 2030 2.1
Với bản V2:
* 3 IC TDA2030
* 4 KF 301 2P
* 1 KF 301 3P
* 10 con điện trở 22K
* 5 con điện trở 10K
* 5 con điện trở 1K
* 5 con điện trở 8K2
* 2 con điện trở 10
* 5 con điện trở 100K
* 9 tụ hóa 10uF/25V
* 1 Triết áp đơn 50K
* 1 Triết áp đôi 50K
* 2 tụ gốm 222
* 2 tụ gốm 223
* 10 tụ gốm 104
* 2 tụ gốm 224
* 1 DIP 8
* 1 IC 4558
* 1 LM78L12
* 1 LM79L12
Với bản V1 còn có thêm :
* 2 Tụ hóa 2200uF
* 1 LM7812
* 1 LM7912
IV, Sơ đồ nguyên lý và mô phỏng bằng 3d ALtium
*******Sơ đồ nguyên lý bản V1:
******Sơ đồ nguyên lý bản V2:
****** Mô phỏng 3d và đi dây

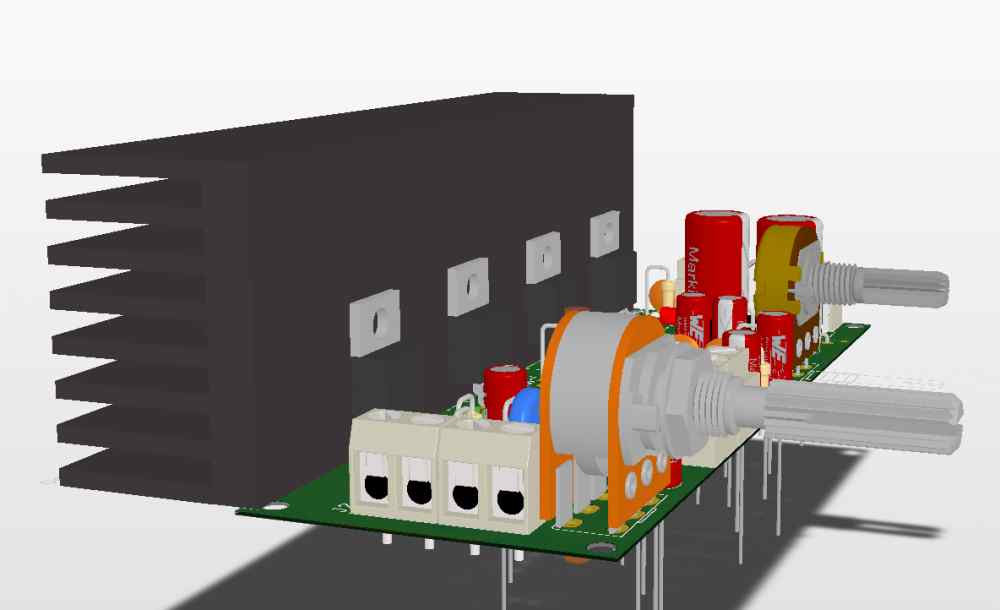

+ Bản V1:
_______Lưu ý:
> Đường màu đỏ là phần câu dây mặt trên.
> Đầu ra 2 loa vệ linh là J2 và J4 (Bên trên triết áp đôi).
> Đầu vào tín hiệu là J3 và J5.
> Đầu ra loa Sub là J1 (Cạnh Diode D1) và bên trên đầu vào nguồn.
> Đầu vào nguồn: J6 (Chân 0V ở giữa ).
> Vị trí IC1 và IC3 chỉ lắp 1 trong 2 vị trí ( mình bố trí 2 chỗ tách rời cho các bạn tiện sắp xếp lắp tản nhiệt, chức năng như nhau, không cắm cả 2 con IC vào 2 vị trí đó đó cùng lúc nhé ^^).

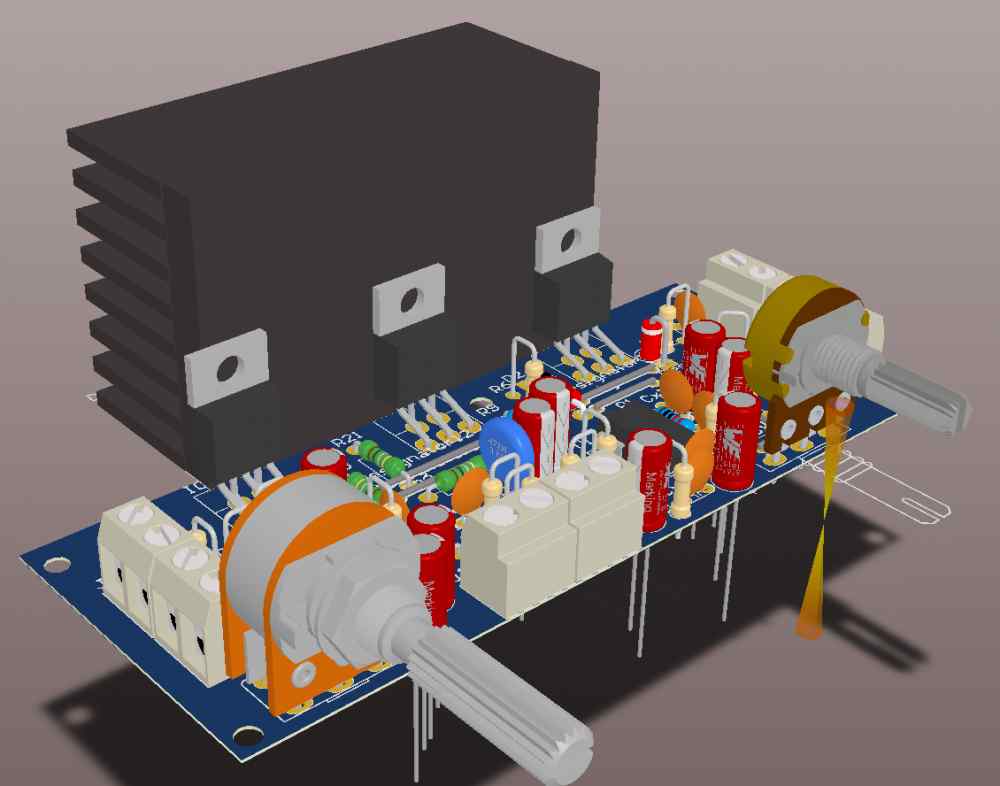

+ Bản V2:
_______Lưu ý:
> Đường màu đỏ và đường màu vàng (to) là phần câu dây mặt trên.
> Đầu ra 2 loa vệ linh là J2 và J4 (Bên trên triết áp đôi).
> Đầu vào tín hiệu là J3 và J5.
> Đầu ra loa Sub là J1 (Cạnh Diode D1) và bên trên đầu vào nguồn.
> Đầu vào nguồn: J6 (Chân 0V ở giữa ), chân +12V là VCC, chân -12V là VEE.
V, Link download mạch in
Link download full bản loa : Tại đây
Mọi thắc mắc liên hệ nhóm hỗ trợ FB
