Hướng dẫn làm mạch led nháy theo nhạc dùng IC LM 3915



I - Chuẩn bị                                                        :

- 1 IC LM3915.

http://dohuuquang.online/san-pham/852/lm3915.html

- 1 đế cắm IC (18 chân).

http://dohuuquang.online/san-pham/1428/de-ic-18p-dip-18.html

- 1 biến trở tam giác 10k.

http://dohuuquang.online/san-pham/73/bien-tro-tam-giac-10k-103.html

- 1 trở 1k.

http://dohuuquang.online/san-pham/665/tro-1k--14w-5-50-con1goi.html

- 1 thanh Jumer đực.

http://dohuuquang.online/san-pham/122/jump-duc-don-1x40-254-loai-thang.html

- 10 Led xanh lá phi 3.

http://dohuuquang.online/danh-muc-san-pham/364_led-phi-3.html

- 1 Jack DC 5.5 cái.

http://dohuuquang.online/san-pham/227/jack-dc-55.html

- Nguồn 5V.

http://dohuuquang.online/danh-muc-san-pham/428_nguon-adapter.html

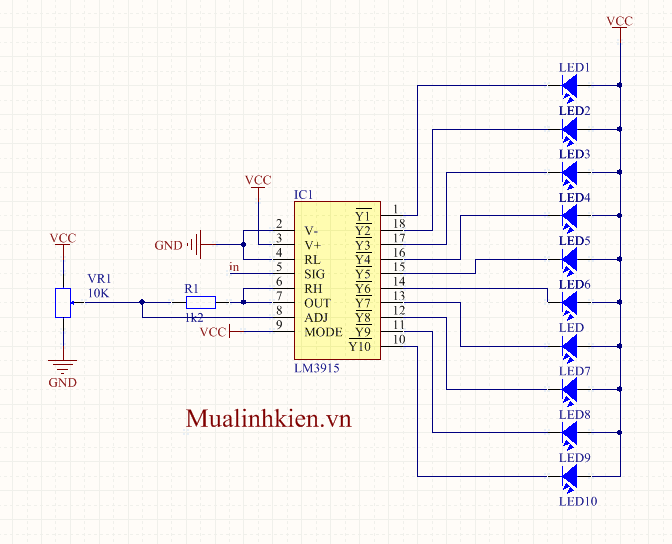

II - Sơ đồ nguyên lí                                             :







III - Mạch mô phỏng 3D                                       :





IV - Mạch in hướng dẫn lắp linh kiện                    :



(Các bạn nhìn theo mạch dưới đây để lắp mạch nhé)



Các bạn tải mạch in: Tại đây



Video DEMO
