Hướng dẫn làm mạch LED Chaser



Chào các bạn!
Hôm nay mình xin giới thiệu với các bạn cách làm mạch LED Chaser.

Với mạch LED này các bạn có thể tạo ra để lắp vào trong các chiếc xe để thay bằng các chiếc đèn cũ kĩ mà nó đc thiết kế bởi nhà sản suất nhé ^^



I Chuẩn bị

- 1 PIC 12F629:

http://dohuuquang.online/san-pham/335/pic12f629isn-sop8.html

- 1 Trở dán 10k:

http://dohuuquang.online/san-pham/1255/tro-dan-10k-0805-1-8000100c-tro-smd-1002.html

- 1 Trở băng dán 220 ôm:

http://dohuuquang.online/san-pham/1162/tro-bang-220-om-8p--5-0603.html

- 4 LED dán Xanh Dương 0805:

http://dohuuquang.online/san-pham/1242/led-dan-xanh-duong-0805-7000-10-led-led-xanh-duong-smd.html

- 4 LED dán Đỏ 0805:

http://dohuuquang.online/san-pham/1244/led-do-0805-5000-10con.html

- 1 Nút nhấn dán:

http://dohuuquang.online/san-pham/1616/nut-nhan-dan-2p-3x6x43.html

- 1 Thanh Jumer đực:

http://dohuuquang.online/san-pham/450/jump-don-duc-vuong-254mm.html

Ngoài ra các bạn cần thêm các dụng cụ làm mạch in, máy hàn, thiếc và 1 chiếc nguồn 5v-DC nhé

II Mạch nguyên lí LED Chaser

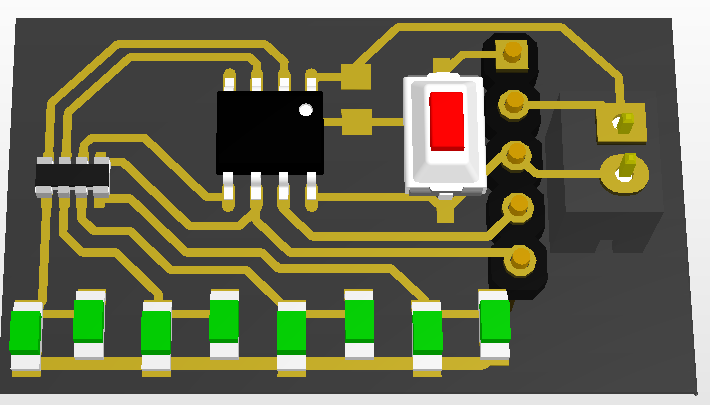

III Mạch trên Altium

IV Hướng dẫn hàn mạch







Các bạn tải mạch in: Tại đây

Code nạp cho IC: Ở đây

Chúc các bạn thành công!!!
