Hướng dẫn làm LED trái tim cực nhỏ - cực độc - cực đẹp
Hướng dẫn làm LED trái tim Cực nhỏ - Cực độc - Cực đẹp
Led Trái tim là 1 sản phẩm khá phổ biến. Nhưng hiện nay các bạn là đa dạng hóa muốn có 1 chiếc mạch nhỏ gọn dể tặng người thân, bạn bè, thì rất ít người quan tâm và chưa có nhiều bài viết hướng dẫn về chủ đề này. Hôm nay dohuuquang.online xin giới thiệu với các bạn bài đăng hướng dẫn chi tiết cụ thể cách làm 1 mạch thực tế nhỏ gọn tiện dụng dễ dàng di chuyển.
Ưu điểm cả mạch này là kích thước: 5x5 cm dùng linh kiện dán cuwac đẹp đảm bảo an toàn mọi trường hợp va đập cũng khó mà bị hỏng. Chịu được cả khi bị ngầm nước xong phỏi khô cũng hoạt động đc nhé ^^
Chuẩn bị:
- 1 IC 89s52 dán
- 1 Trở dán 10k 0805
- 1 Tụ dán 106
- 2 Tụ dán 33
- 8 Trở băng 220 ôm (hoặc 330 ôm)
- 32 LED dán đỏ 0805
- 1 USB đực cắm
- Ngoài ra các bạn chuẩn bị thêm các dụng cụ làm mạch và không được thiếu 1 cánh tay hỗ trợ là 1 chiếc Kẹp Linh Kiện gắp linh kiện nhé ^_^
Các bạn chuẩn bị làm mạch nhé:
Do mạch này sử dụng toàn linh kiện dán nên mình sẽ giới thiệu cho các bạn hình ảnh của nó trước đã
----- Thứ nhất là con 89s52: Ở con dán này thì các bạn lưu ý ở chỗ chấm tròn của nó nhé các vị trí chân của nó sẽ xác định từ điểm này
----- Thứ hai sẽ là Led: Ở trên con Led dán nếu không để ý thì rất nhiều bạn sẽ không thể xác định đc chiều âm với dương của nó. Nên mình lưu ý cho các bạn nhé
Trên mỗi con led sẽ có 1 đầu có chấm màu xanh lá cây. Đó là chiều âm nhé. Chiều còn lại là dương
Như vậy thôi trên mạch này các bạn chỉ cần lưu ý 2 linh kiện đó còn các con trở băng, tụ, thạch anh thì sẽ không cần phân biệt chiều của nó đâu.
Bây giờ mời các bạn bất đầu nghiên cứu mạch để làm nhé
Đây là sơ đồ nguyên lí:

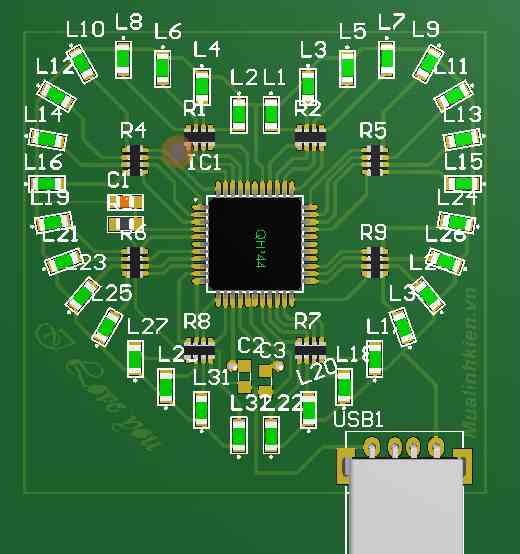

Mạch mô phỏng 3D trên Altium:

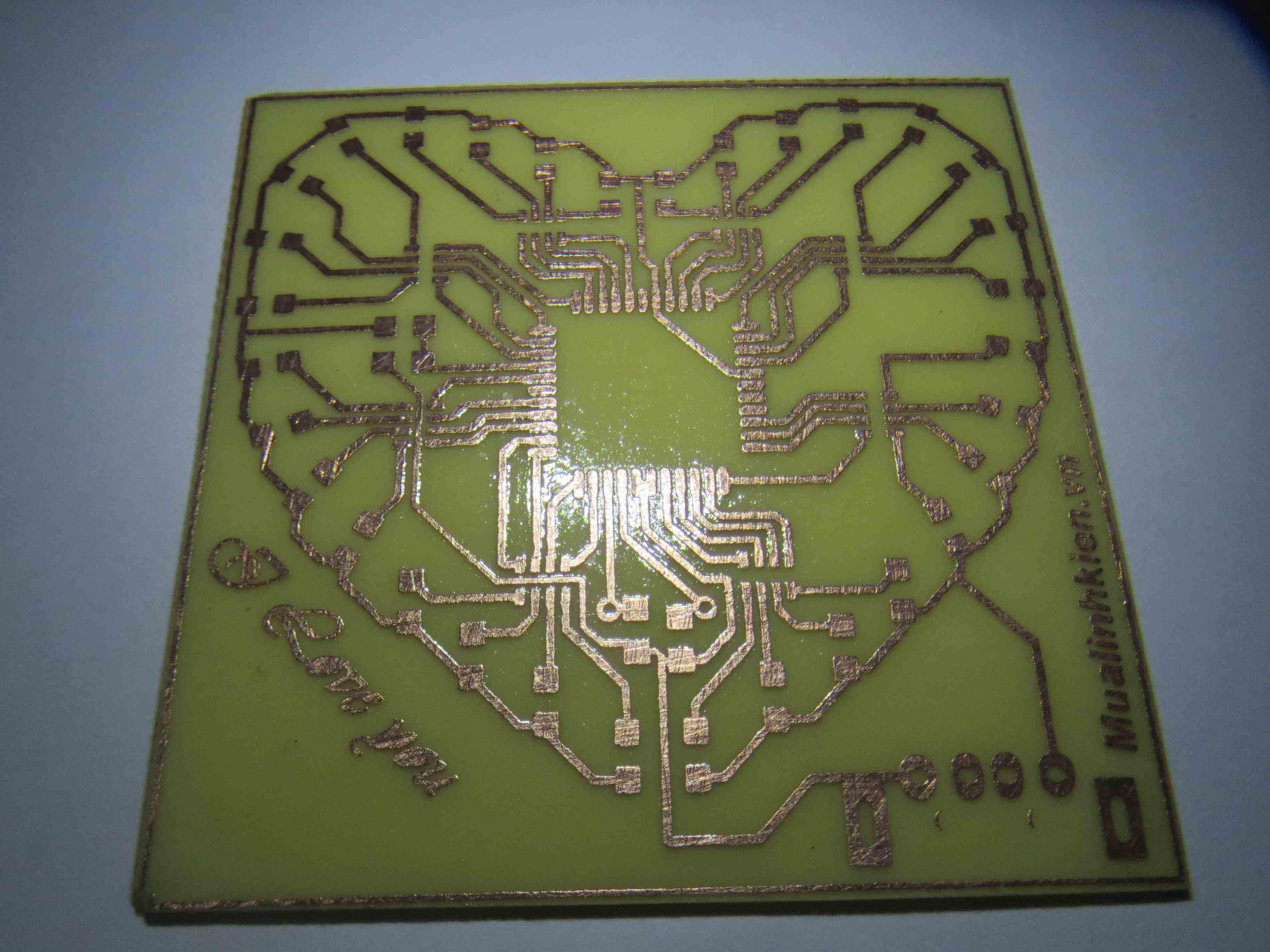

Sau khi làm mạch in xong

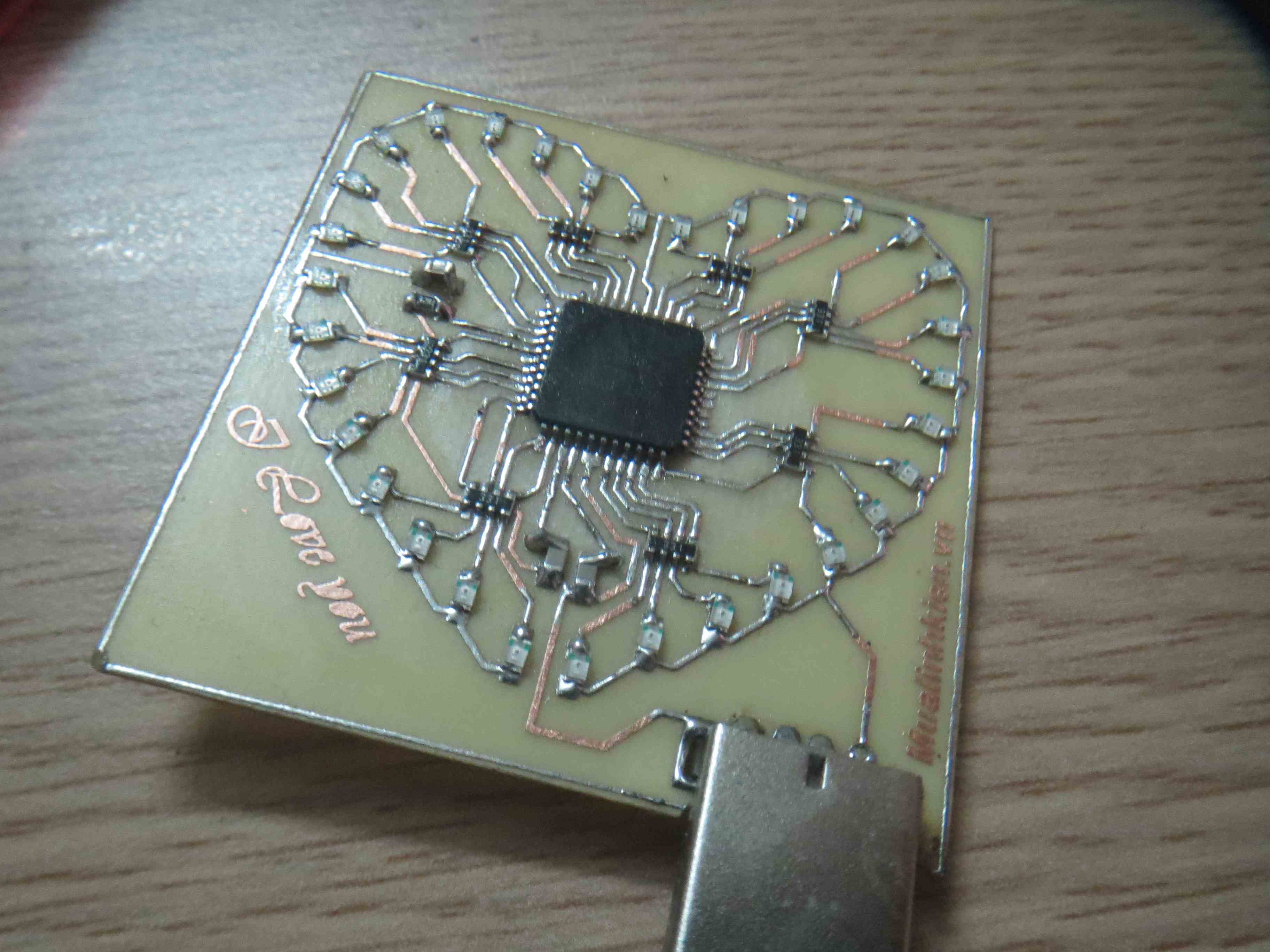

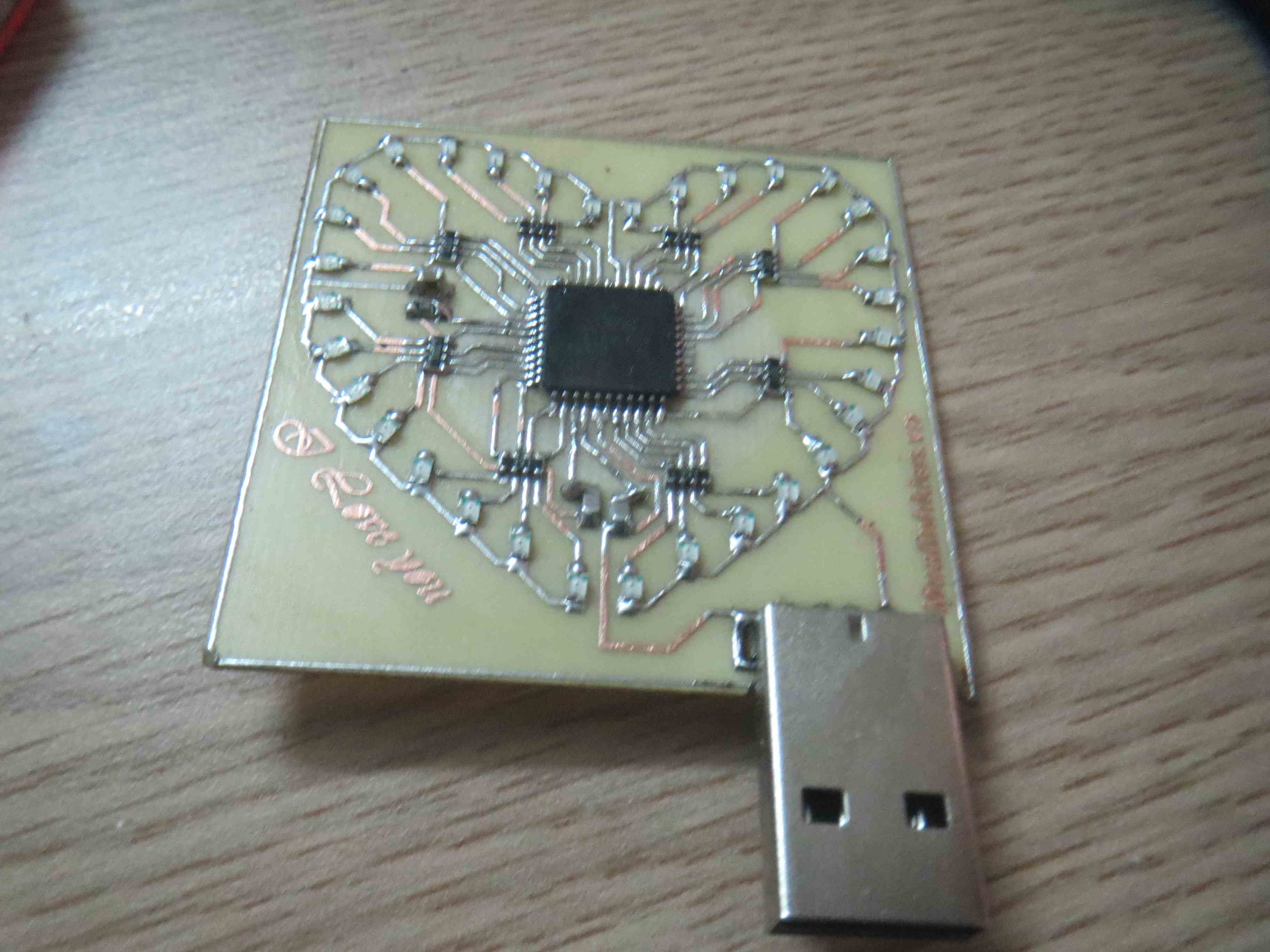

Sau đó các bạn hàn mạch nhé
Các file hỗ trợ các bạn làm mạch:
----- Các bạn tại mạch in: Tại đây
Hướng dẫn lắp linh kiện trên mạch:
- Bên ngoài viền là 32 LED
- R1,R2,...,R8 là trở băng dán 220 ôm hoặc 330 ôm
- 106 là tụ dán 106
- 33 là tụ dán 33
- 10k là trở dán 10k
Các bạn lưu ý về con IC khéo lại lắp ngược chiều nhé. Trên con IC có 1 chấm tròn để xác định chiều đó nhé
----- Code nạp vào chip: Tại đây
----- Ngoài ra đây là chip dán nên số lượng mạch nạp sẽ rất ít người biết. Vậy các bạn hãy tự làm cho mình một chiếc mạch nạp nhé. Nó rất đơn giản thôi: Tại đây
Trên mạch bên trên có các linh kiện giống như mạch nạp rồi nên các bạn nhìn theo mạch tren lắp linh kiện nhé
Video sản phẩm:
