Hướng dẫn làm LED Ngôi Sao_V2



Chào các bạn!

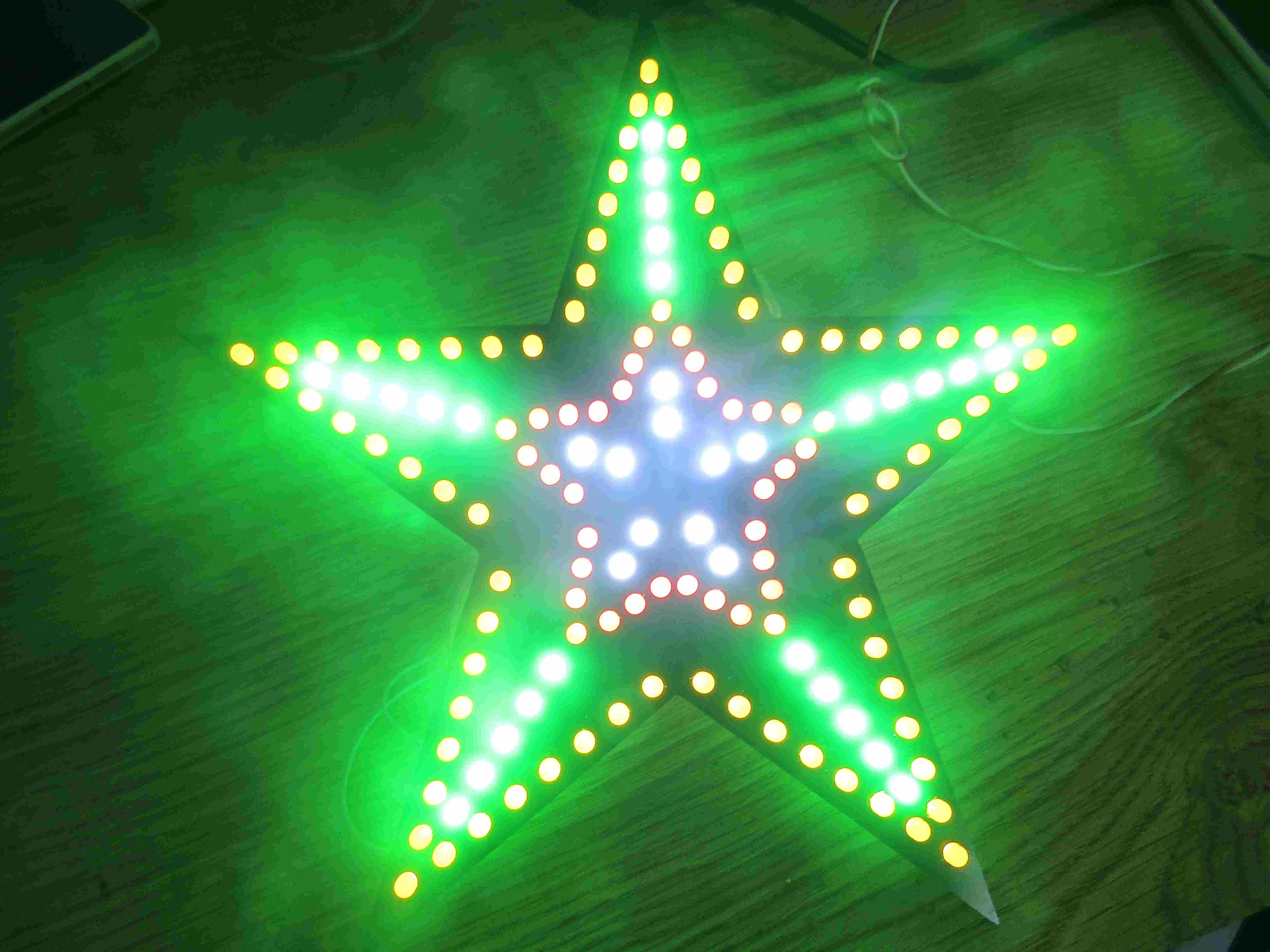

Hôm nay mình sẽ hướng dẫn các bạn cách làm một chiếc đèn nháy ngôi sao để trang trí nhà cửa hay làm đồ chơi cho trẻ em đẹp và hay nhé.

Video Sản Phẩm:





I Chuẩn bị làm mạch điều khiển LED Ngôi sao

- 1 IC 89S52:

http://dohuuquang.online/san-pham/49/at89s52-24pu-dip40-8051.html

- 1 Đế cắm 40 chân:

http://dohuuquang.online/san-pham/144/de-ic-40p-dip-40-de-89s52-de-8051-de-pic16f877a-de-89c52-de-89c51.html

- 1 Trở băng 10 A09:

http://dohuuquang.online/san-pham/583/tro-bang-10k-a09-103-18w-5.html

- 1 IDE 10p đực ( Jack để kết nối nạp chương trình cho 89S52):

http://dohuuquang.online/san-pham/446/ide10-duc-thang-254.html

- 1 Thạch anh 12Mhz hoặc 11,0592:

http://dohuuquang.online/san-pham/140/thach-anh-12mhz-cam-2-chan.html

- 2 Tụ gốm 33p:

http://dohuuquang.online/san-pham/292/tu-gom-33p.html

- 1 Tụ hóa 10uF:

http://dohuuquang.online/san-pham/586/tu-hoa-25v-10uf.html

- 1 Trở cắm 10k hoặc 8k2:

http://dohuuquang.online/san-pham/712/tro-10k-14w-5-50-con1goi.html

- 1 Nút nhấn 2 chân cắm:

http://dohuuquang.online/san-pham/398/nut-nhan-2-chan.html

- 7 Trở cắm 1k:

http://dohuuquang.online/san-pham/665/tro-1k--14w-5-50-con1goi.html

- 7 Tranzito C1815:

http://dohuuquang.online/san-pham/247/2sc1815-dip-npn.html

- 1 Jack DC 5.5 cái:

http://dohuuquang.online/san-pham/227/jack-dc-55x21mm-den.html

- 1 Tụ hóa 100uF:

http://dohuuquang.online/san-pham/192/tu-hoa-35v-100uf.html

- 1 Tụ gốm 104:

http://dohuuquang.online/san-pham/295/tu-gom-104-tui-10-con.html

- 1 Trở cắm 330:

http://dohuuquang.online/san-pham/664/tro-330-om-14w-5-50-con1goi.html

- 1 Thanh Jumer đực 2.54:

http://dohuuquang.online/san-pham/122/jump-duc-don-1x40-254-loai-thang.html

- 3 Dây bus trắng 5p:

http://dohuuquang.online/san-pham/914/day-trang-5p-xh2544p.html

- 1 Dây bus trắng 7p:

http://dohuuquang.online/san-pham/915/day-trang-7p-xh2544p.html

- 75 Led vàng phi 5:

http://dohuuquang.online/san-pham/808/led-vang-phi-5-duc--3000-10-led.html

- 26 Led xanh lá phi 5:

http://dohuuquang.online/san-pham/807/led-xanh-la-duc-5-mm--3000-10-led.html

- 35 Led đỏ phi 5:

http://dohuuquang.online/san-pham/809/led-do-5mm-duc-3000-10-led.html

- 10 Led trắng phi 5:

http://dohuuquang.online/san-pham/810/led-trang-5mm-duc--3000-10-led.html

Ngoài ra các bạn cần thêm các dụng cụ làm mạch in và 1 chiếc nguồn 5v nữa nhé.

II Hướng dẫn làm khung LED

Đầu tiên để làm được chiếc ngôi sao các bạn cần phải có 1 tấm Alu đã đc khoan sắn để lắp LED lên.

Các bạn có thể tự khoan hoặc đi ra nhờ những cửa hàng quảng cáo cắt Laze cắt hộ các bạn.

Các bạn tải File cắt máy Laze: Ở đây

File này mình thiết kế bằng phần mềm Corel Draw nên các bạn muốn chỉnh sửa thì lên google Download và cài đặt phần mềm Corel Draw về để xem nhé.



Hình ảnh hướng dẫn lắp ráp khung LED



III Làm mạch điều khiển LED ngôi sao

--- Nguyên Lí:

Chúng ta sẽ có 2 phần:

Khối cấu hình mặc định của 89S52:



Khối nối ra LED:



--- Mạch in:









Hướng dẫn hàn mạch điều khiển LED ngôi sao:

Trên mạch phải câu 3 sợi dây trước các bạn lưu í nhìn dây màu đỏ và câu theo trước khi hàn linh kiện nhé



Sau khi câu dây xong. Các bạn hàn linh kiện theo hình ảnh sau nhé:

Và bước cuối cùng là các bạn nối dây tù mạch điều khiển với khung LED là xong nhé ^^

Các bạn tải mạch in: Tại đây

Share Full Code KeliC: Ở đây

(Mình chia sẻ full code C nên các bạn tải về nếu muốn sửa thì thay đổi CODE bằng KeliC, nếu muốn nạp luôn thì nạp bằng file HEX bên trong nhé)



Chúc Các bạn thành công!
