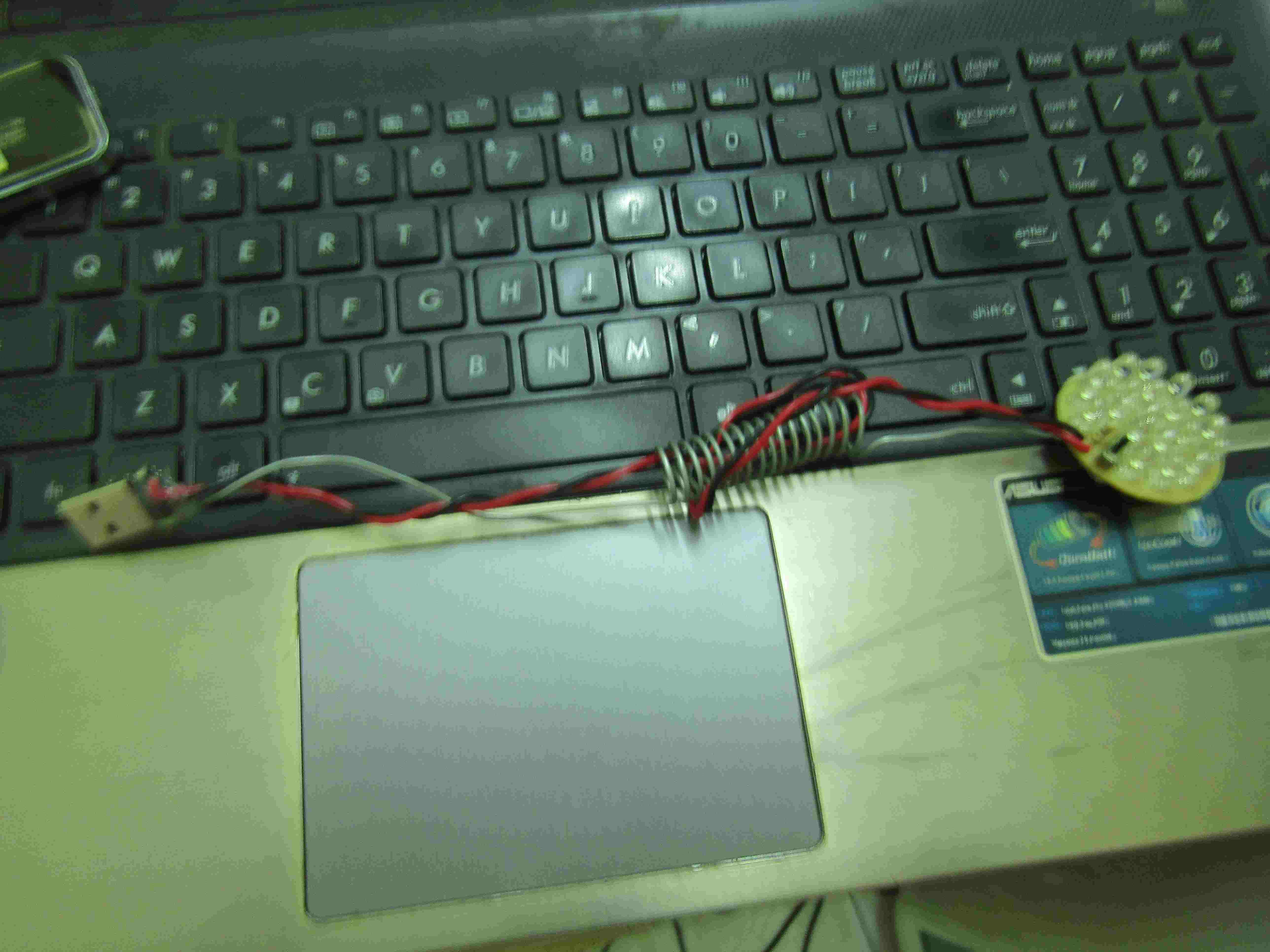

Hướng dẫn làm đèn pin giá 10k

Siêu đẹp - Siêu sáng - Siêu độc

I Giởi thiệu:

Hiện nay tình trạng mất điện trong đêm ngày càng phổ biến, một số lúc chúng ta cần 1 chiếc đèn pin mà các bạn lại không có, nhiều khi đi mua thì giá lại rất cao mà nhiều khi thì không có thời gian đi mua vì không biết chỗ nào để mua.

Cùng với tình trạng sử dụng smatphone ngày càng nhiều, các bạn có rất nhiều sạc dự phòng nên việc sử dụng nó vào mỗi khi mất điện là rất hợp lí. Một chiếc đèn pin đơn giản sẽ giúp bạn có ánh sáng nhanh gọn mỗi khi mất điện mà không cần đi tìm nguồn điện ở đâu hết bạn nhé ^^

II Chuẩn bị:

- 20 LED trắng siêu sáng phi 5:

http://dohuuquang.online/san-pham/1765/led-trang-sieu-sang-phi-5-3500-10-led.html

- 1 công tắc gạt 3 chân nhỏ:

http://dohuuquang.online/san-pham/1390/cong-tac-gat-3-chan-ss12d01.html

- 1 Trở cắm 100 ôm - 1/4w:

http://dohuuquang.online/san-pham/740/tro-100r-14w-5-50-con1goi.html

- 1 USB đực:

http://dohuuquang.online/san-pham/507/usb-a-duc-dan.html

Ngoài ra các bạn cần thêm các dụng cụ là mạch in, mỏ hàn, thiếc,... và 2 sợi dây điện, 1 đoạn dây thép nhỏ

III Sơ đồ mạch

--- Nguyên lí:

--- Mạch mô phỏng trên Altium:

IV Sơ đồ hướng dẫn lắp mạch

Các bạn lưu ý LED có  chân. Chân dài là dương, ngắn là âm
Chần dài nối lô via hình vuông, chân ngắn nối lỗ via hnhf tròn nhé

Các bạn tải mạch in: Tại đây

Chúc các bạn thành công!
