Hướng dẫn làm CUBE ĐA MÀU 3x3x3

Video Update:



I, CHUẨN BỊ

Danh sách linh kiện có trong mạch:

- 1 Jump đực đơn 2.54

- 1 Tụ 1uF hoặc 4.7uF

- 2 Tụ gốm 33p

- 1 Thạch anh 12Mhz

- 1 Trở cắm 4K7

- 1 Đế pin 40

- 1 IC 89S52 đã nạp code cube 3x3x3

- 1 Trở băng 4K7 hoặc 10K

- 1 Jack DC 5.5

- 3 Tranzitor A1015

- 27 Trở dán 220 Ohm hoặc Trở cắm 220 Ohm

- 3 Trở dán 1kOhm

(Ngoài ra chuẩn bị mỏ hàn, thiếc hàn, phíp đồng và muối ăn mòn để làm mạch in nữa bạn nhé).

Băt tay vào làm nào:

Trước tiên bạn làm khung Cube trước đã: Link tại đây.

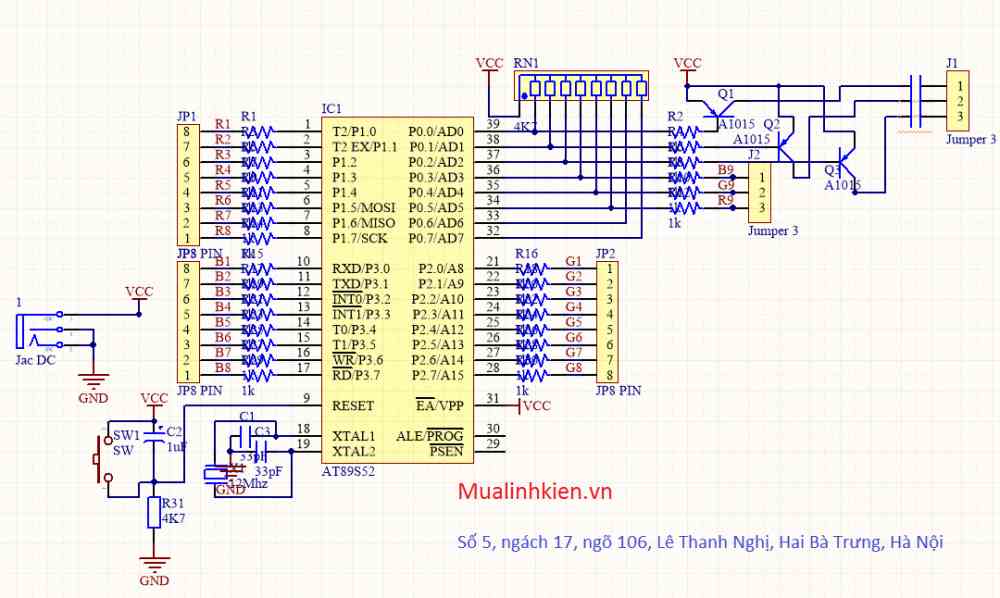

- Sơ đồ nguyên lý:

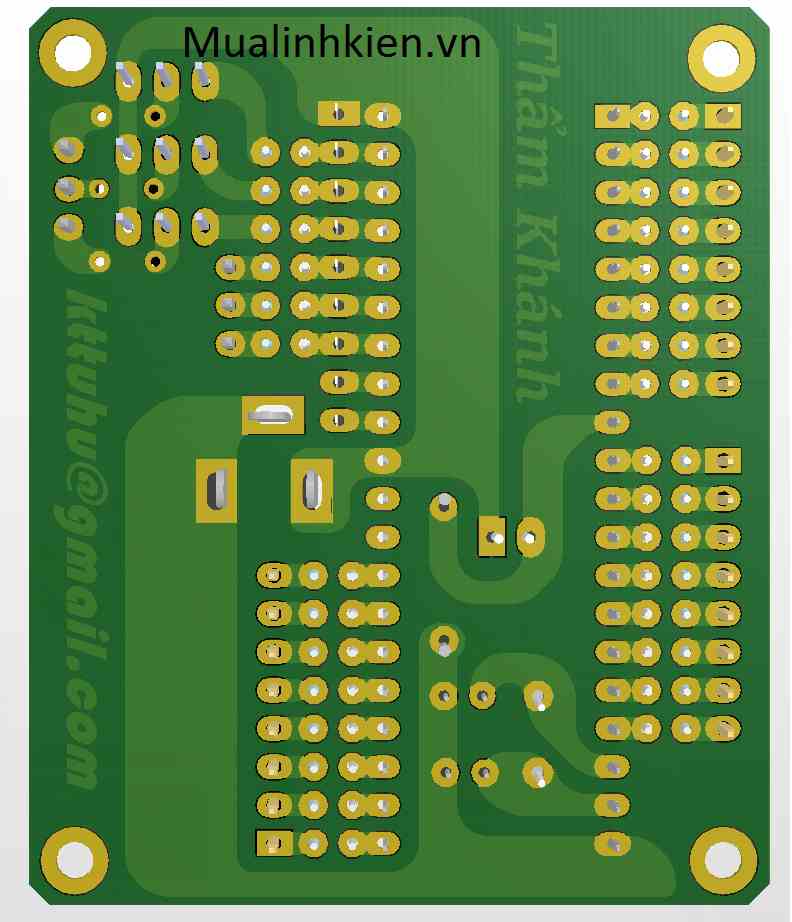

- Mặt dưới mô phỏng 3d: dùng trở cắm.

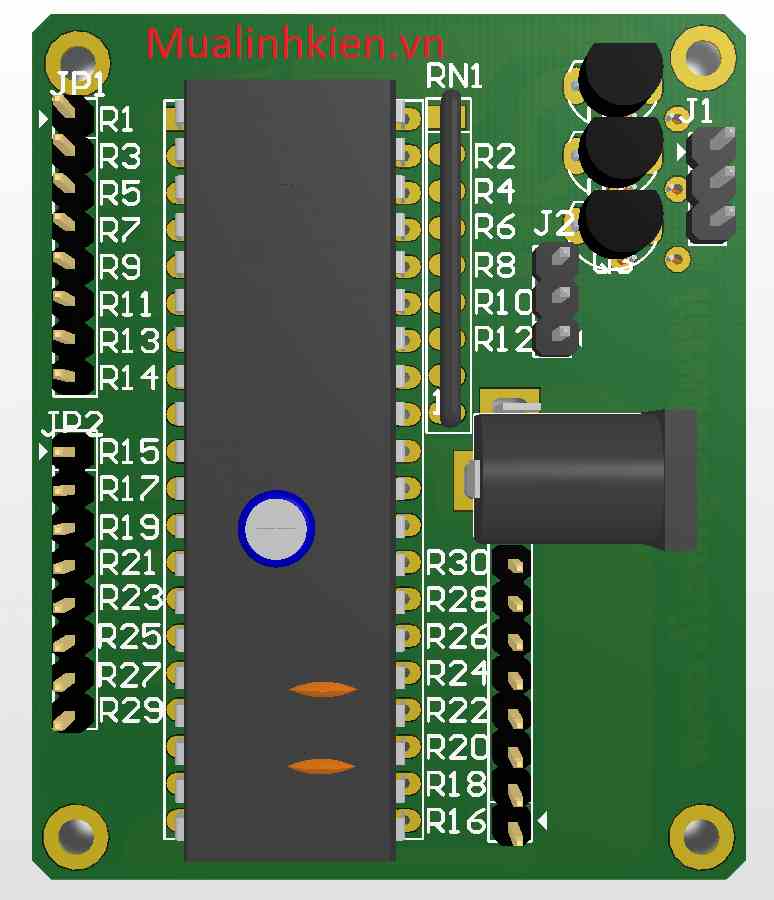

- Mặt trên mô phỏng 3d: dùng trở dán.

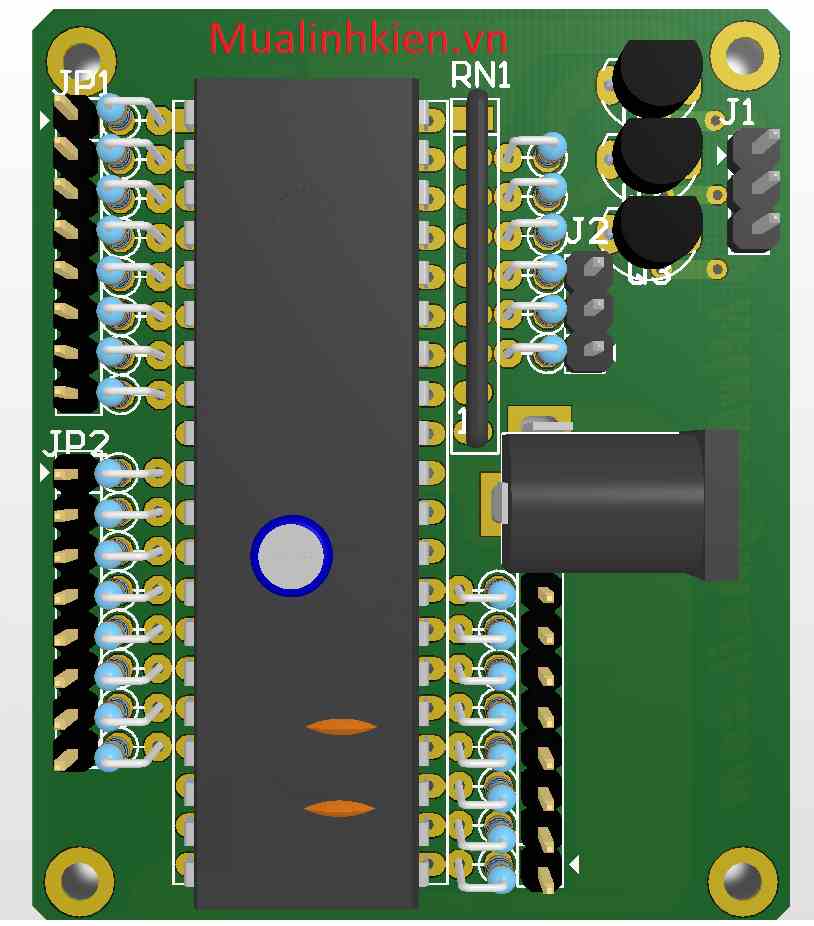

- Mặt trên dùng trở cắm.

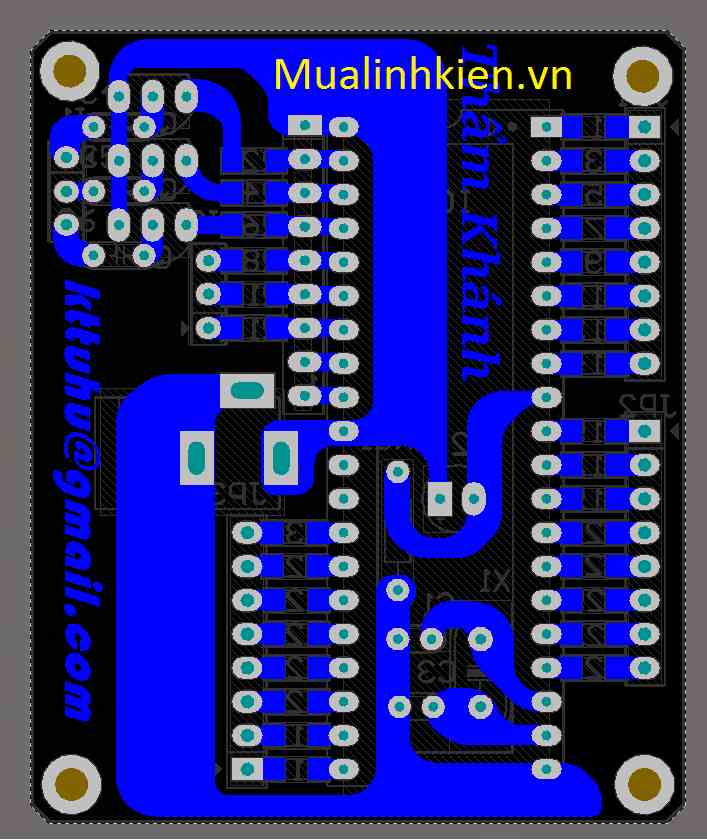

- Đường mạch mô phỏng 3d:

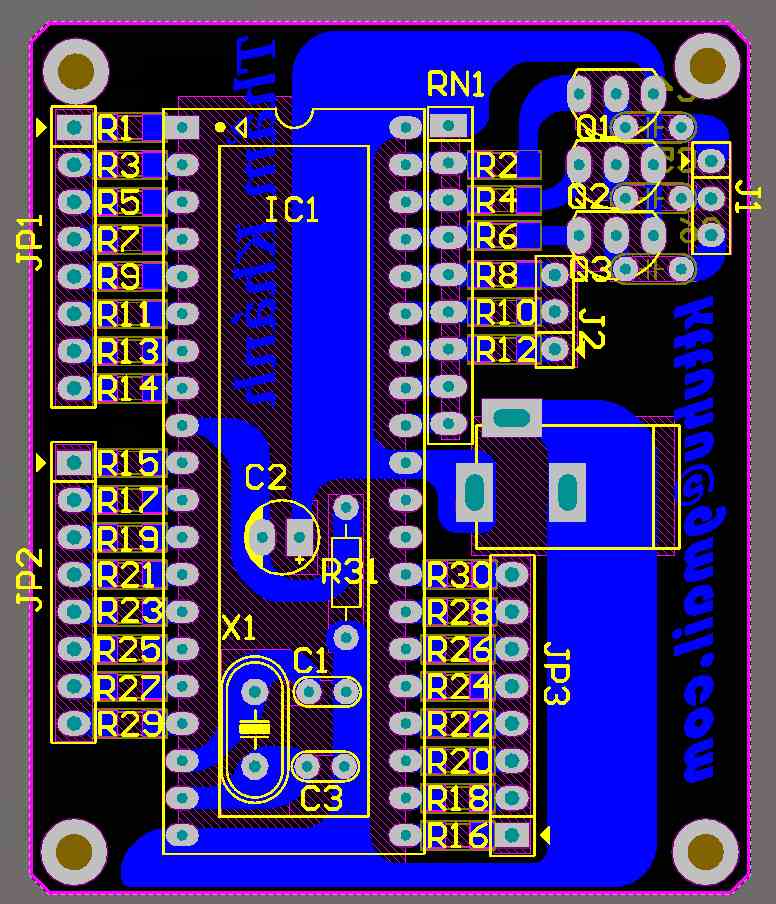

- Bắt tay hàn linh kiện theo hướng dẫn nhé. (Nếu hàn trở cắm thì thay y hệt giá trị tương ứng trở dán nhé,)

+ JP1, JP2, JP3, J2, J1 hàn jump đực đơn.

+ R2, R4, R6 hàn trở dán 1K.

+ Từ R1 đến R30 (trừ R2, R4, R6) hàn trở dán 1K.

+ IC 1 hàn đế pin 40

+ C2 hàn tụ 1uF

+ R31 hàn trở cắm 4K7

+ C1 và C3 hàn tụ gốm 33p

+ X1 hàn thạch anh 12Mhz

+ RN1 hàn trở băng 4K7

+ Q1, Q2, Q3 hàn tranzitor A1015

+ Hàn Jack DC (nếu cần)

 LƯU Ý: 3 con tụ gốm ở 3 gần chỗ tranzitor các bạn hàn dây câu vào đó nhé (coi như hàn 2 chân tụ gốm với nhau )

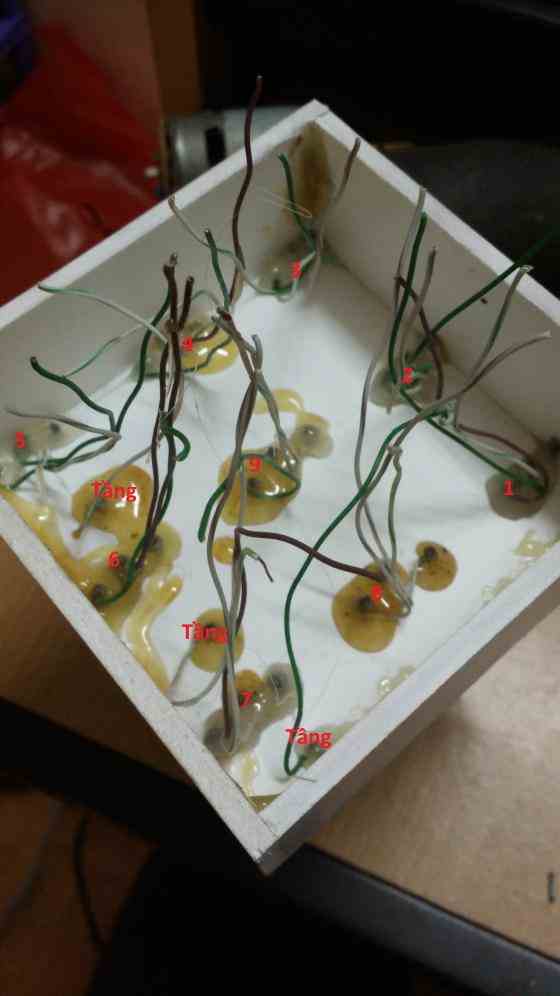

Cách kết nối mạch điều khiển và khung led đa màu:

Các bạn nối đúng theo thứ tự cột 1 đến cột 9 tương ứng với 3 màu nhé.

Video Demo bản V0:



Mạch in dùng hàng trở dán: Tải tại đây.

Mạch in dùng hàng trở cắm: Tải tại đây.

Code demo: Tải tại đây.

Code Final 8051 [Update] : Tải tại đây

Mọi thắc mắc liên hệ Facebook:  TuHu Technicians
