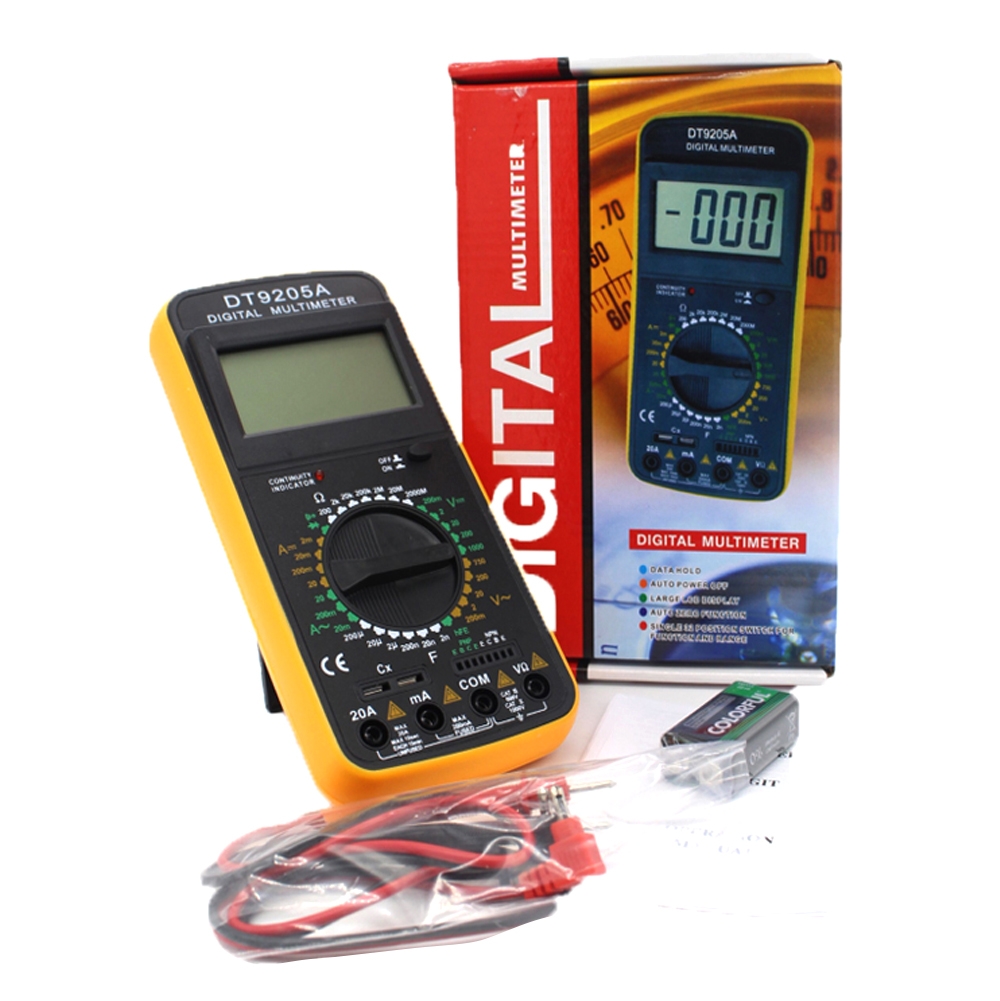

Đồng Hồ Vạn Năng DIGITAL MULTIMETTER DT9205A

- Model: DT9205A

- Điện áp DC: 200mV-1000V ± (0,5% 1)

- Điện áp AC: 200mV-750V ± (0,8% 3)

- Dòng DC: 20mA-20A ± (0,8% 1)

- Dòng AC: 20mA-20A ± (1% 3)

- Thang điện trở: 200Ω 2000MΩ ± (2,5% 3)

- Điện dung: 2NF-200μF

- Tiếng báo bíp

- Tự động tắt khi không sử dụng

- Nguồn cung cấp 9V, 6F22.

- Đặc Nổi Bật Của Đồng Hồ Vạn Năng DT9205A:

+ Tự động ngắt sau 15p không hoạt động giúp đảm bảo tuổi thọ và tiết kiệm pin cho đồng hồ.

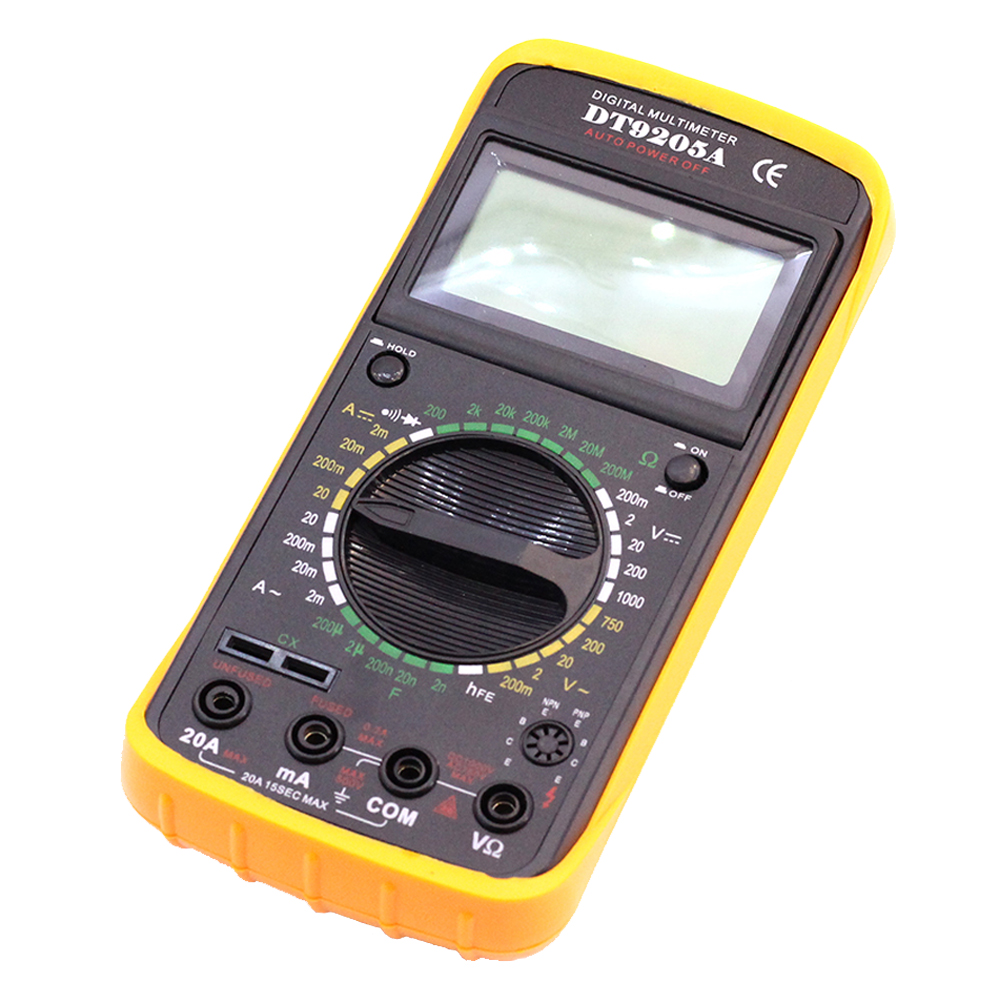

+ Được trang bị màn hình LCD kích thước 7x4cm có độ tương phản cao.

+ Đồng hồ có khả năng hiển thị số từ 0000 đến 1999. Nếu lớn hơn 1999 thì nó sẽ hiện số 1 -> phải tăng thang đó lên.

- Đồng Hồ Đo Điện Vạn Năng DT9205A có khả năng đo các trị số như: trở kháng (Ohm), dung kháng (F), cường độ dòng điện, hiệu điện thế, hệ số khếch đại transistor. Đồng hồ được trang bị màn hình hiển thị LCD kích thước 7x4cm sắc nét giúp bạn đọc thông số nhanh chóng và dễ dàng. Ngoài ra còn có các chức năng như buzzer giúp bạn kiểm tra lỗi đi dây hoặc đường mạch bị hỏng, đèn, loa cảnh bảo và tự động ngắt sau 15p nếu bạn không sử dụng rất tiện lợi và bảo vệ đồng hồ đo.

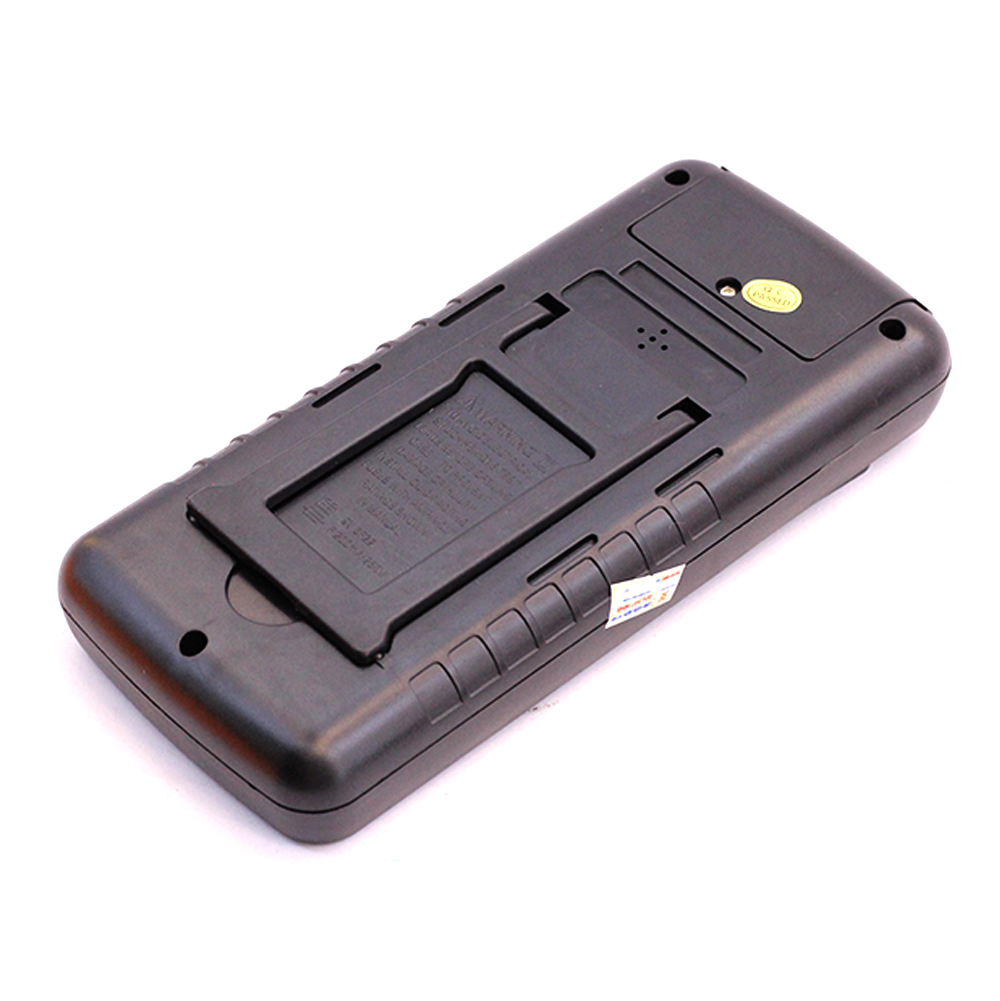

- Đồng hồ đo DT9205 được thiết kế đơn giản và dễ sử dụng. Đồng hồ đo còn có bọc cao su để bảo vệ đồng hồ chống sốc, chống va đập giúp bảo vệ dồng hồ tối đa khỏi tác động của ngoại lực.

- Hướng Dẫn Sử Dụng Đồng Hồ DT9205A:

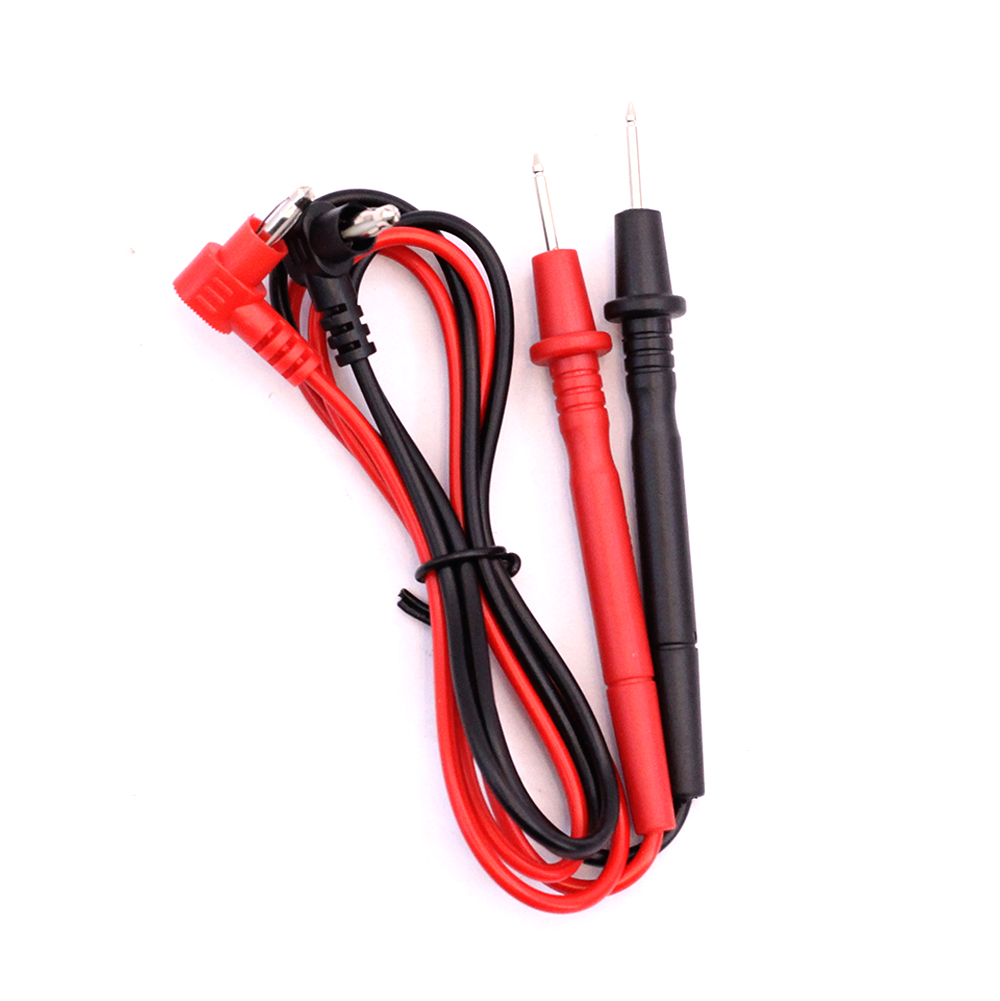

+ Que đen cắm lỗ COM, que đỏ tùy vào trường hợp bạn sử dụng để đo Vol, Ω, hay cường độ dòng điện ( Ampe hoặc miliampe) mà cắm vào lỗ tương ứng đồng thời chỉnh nút vặn đến thang đo tương ứng

+ Khi dùng đo diode hay điện trở thì que đo màu đỏ có điện dương (ngược với đồng hồ đo kim : que đỏ âm)

+ Khi đo điốt phân cực thuận thì nó hiện lên áp của điốt (khoảng 0,5V). Khi phân cực ngược thì nó hiện 1

+ Thang đo diode còn có tác dụng dùng để kiểm tra mạch điện có bị đứt không. Nếu mạch thông hoặc điện trở nhỏ hơn 50 ôm thì còi báo và led sáng.

+ Đồng hồ kim để thang 10V mà cắm nhầm vào điện 220V sẽ bị cháy. Đồng hồ số thì không sợ cháy ở thang đo Vol vì ở bất cứ thang đo Vol nào nó cũng có điện trở nội là 10 Mega ôm. ( Nhưng các thang đo khác vẫn có thể bị đứt cầu chì hoặc cháy đồng hồ.)

+ Để do hệ số khuyếch đại của transistor bằng cách xoay đến vị trí hfe và cắm transistor vào đúng các lỗ c-b-e

+ Nút hold có công dụng: để giữ lại con số đang hiện trên màn hình.

Nguồn: Bùi Hữu Uyên.
