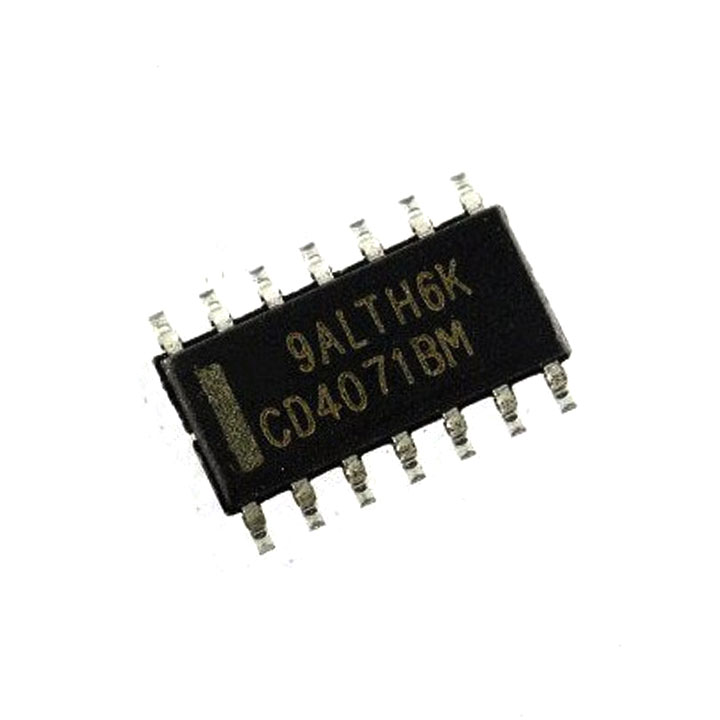

IC CD4071 SOP14 Chân Dán
![](https://bizweb.dktcdn.net/100/408/906/products/ic-cd4071-sop14-chan-dan-1.jpg?v=1615319286693)
![](//media3.scdn.vn/img2/2018/9_20/y8hiyC.jpg)
- Điện áp hoạt động: -0.5 - 18V
- Nhiệt độ hoạt động: -55 ~ 125 độ C.
- Kiểu chân: chân dán (SMD).
- Hoạt động tốc độ trung bình: tPHL, tPLH = 60ns (10V).
- Đã kiểm tra 100% cho dòng điện tĩnh ở 20V.
- Đặc tính đầu ra đối xứng chuẩn hóa:
+ 1V tại VDD = 5V.
+ 2V tại VDD = 10V.
+ 2.5V tại VDD = 15V.
- Công suất IC đa ngõ vào: 700mW, kênh ra nhỏ: 500mA.
- Thời gian chễ nhận xung dữ liệu: 40ns.
- Đáp ứng tất cả các yêu cầu tiêu chuẩn JEDEC.
![](//media3.scdn.vn/img2/2018/9_20/sjLobf.png)
- CD4071 là IC nguyên khối mạch tích hợp MOS (CMOS) bổ sung được xây dựng với các bóng bán dẫn chế độ tăng cường kênh N và P. Chúng có nguồn bằng nhau và dòng chìm khả năng và phù hợp với ra series B tiêu chuẩn. Tất cả các đầu vào được bảo vệ chống phóng tĩnh với điốt VDD và VSS.
![](//media3.scdn.vn/img2/2018/9_20/qd8lrj.png)
![](https://bizweb.dktcdn.net/100/408/906/products/ic-cd4071-sop14-chan-dan-1.jpg?v=1615319286693)
Nguồn: Bùi Hữu Uyên.
