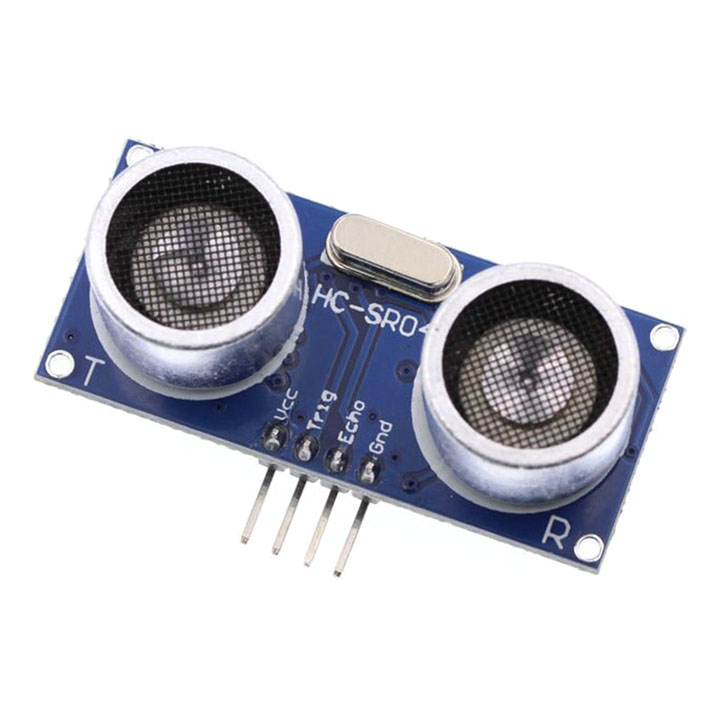

Cảm Biến Siêu Âm SRF04

- Điện áp hoạt động: 5VDC.

- Khoảng cách phát hiện: 2cm – 450cm.

- Độ chính xác: ± 0.2cm.

- Tín hiệu kích hoạt đầu vào: 10us xung TTL.

- Kích thước: 43mm x 20mm x 17mm.

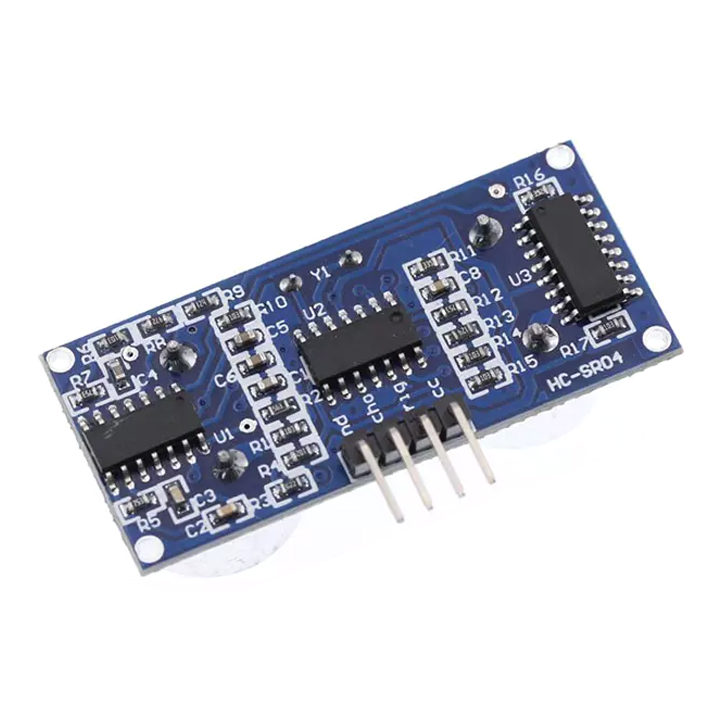

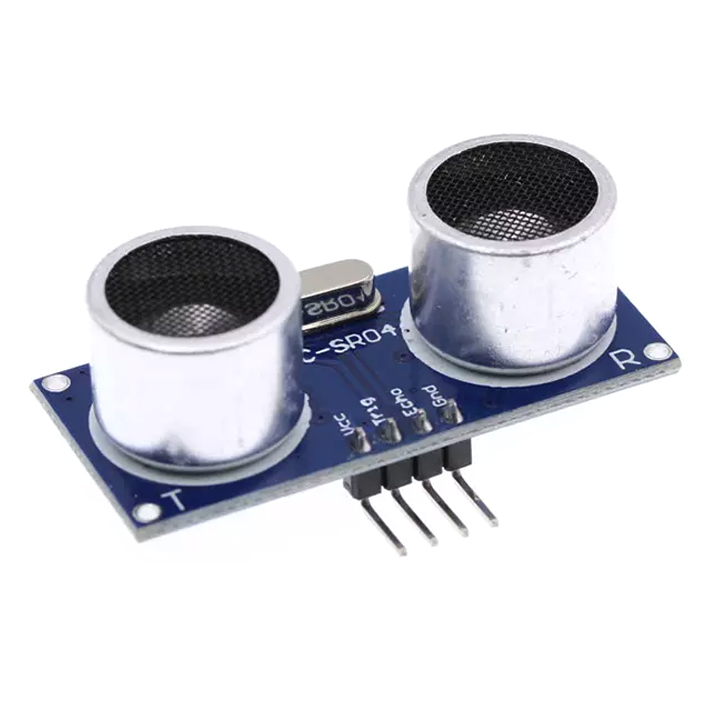

- Các chân của cảm biến siêu âm  HC- SR04.

- Cảm biến siêu âm  HC- SR04 có 4 chân, bao gồm:

+ Chân cấp nguồn VCC: 5V.

+ Trigger: Chân kích hoạt phát sóng siêu âm. Ở chế độ 2, chân Trigger vừa có chức năng kích hoạt phát sóng siêu âm, vừa có chức năng nhận báo tín hiệu khi module nhận được sóng siêu âm phản hồi.

+ Chân Echo: Sử dụng để nhận biết có sóng siêu âm phản hồi.

+ Chân GND: cấp nguồn 0V.

- Cảm biến siêu âm  HC- SR04 có chức năng phát ra sóng siêu âm và nhận sóng siêu âm phản hồi ngược lại khi có vật cản. Do vậy, cảm biến siêu âm SRF05 được ứng dụng trong việc đo khoảng cách, hay sử dụng để phát hiện, né tránh vật cản.

Nguồn: Bùi Hữu Uyên.
