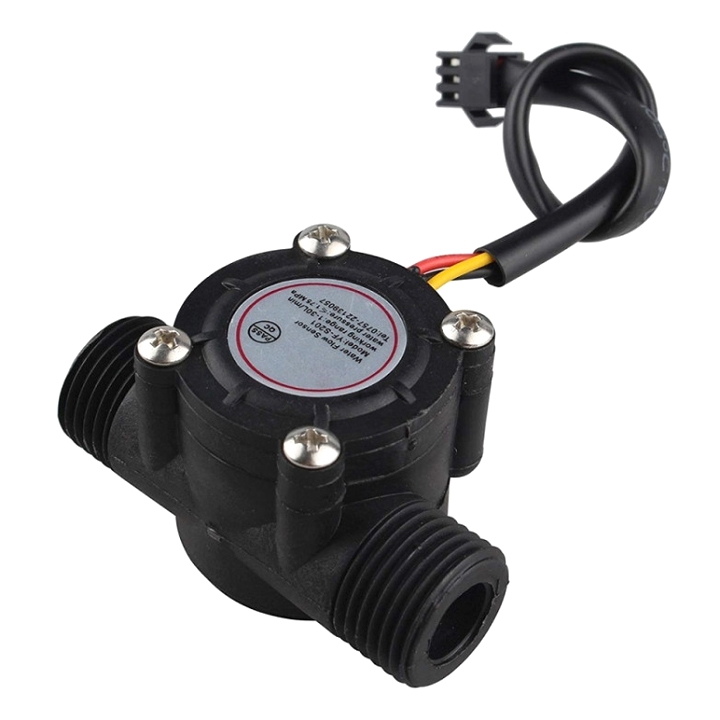

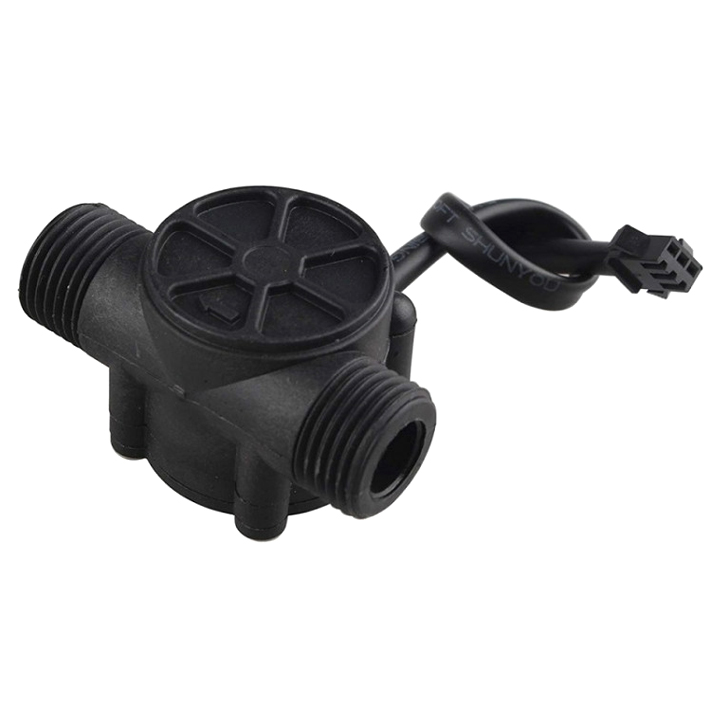

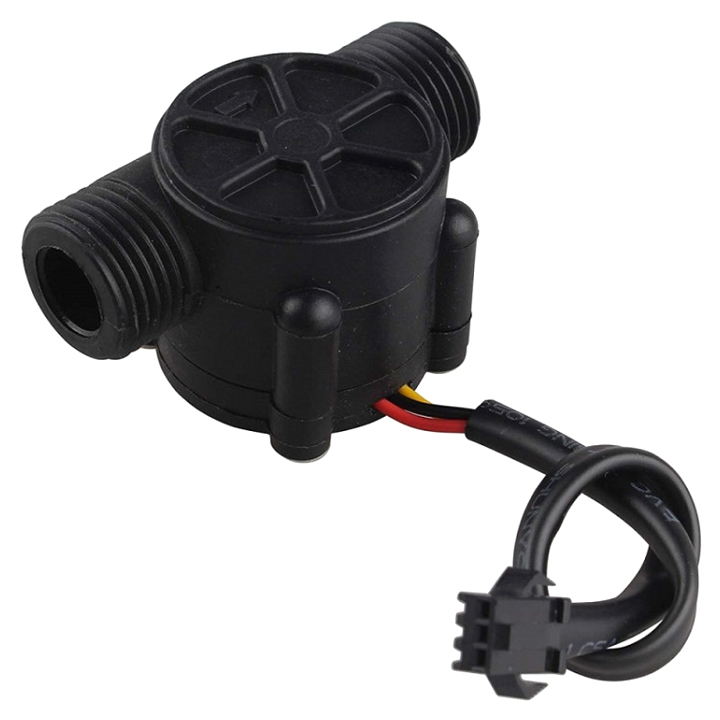

Cảm Biến Lưu Lượng Nước Chính Xác 3.5-24VDC 1-30L/min YF-S201

- Điện Áp Làm Việc: 3.5V - 24V.

- Dòng điện Max: 15 mA(DC 5V).

- Khối lượng: 43g.

- Lưu Lượng: 1~30 L/min.

- Nhiệt độ nước chảy qua: 0°C~80°C.

- Phạm vi độ ẩm: 35%~90%RH.

- Áp lực cho phép: under 1.75Mpa.

- Nhiệt độ hoạt động: -25°C~+80°C.

- Độ ẩm bên ngoài: 25%~90%RH.

- Ký hiệu dây cảm biến:

+ Black (Đen): GND

+ Red (Đỏ): VCC supply

+ Yellow (Vàng): Tín hiệu ra của hall sensor

+ Tần số tín hiệu đầu ra: F=7.5xQ ( L/Phút)

Trong đó:

+ Q: Lưu lượng nước

+ F: Tần số tín hiệu đầu ra (Hz)

+ 7.5: Hằng số

VD: 1L nước sẽ có công thức : 1x7.5x60 = 450 xung

- Lưu ý khi sử dụng:

+ Nên đặt cảm biến ở trên cùng dòng chảy.

+ Không cho dòng chảy có chất hóa học, ăn mòn.

+ Không chịu va đập khi sử dụng.

+ Đặt cảm biến thẳng đứng không lệch quá 5 Độ.

+ Nhiệt độ nước chảy qua dưới 120 độ C.

+ Đường Kính ren ngoài: 20mm.

+ Đường kính ống trong: 10mm.

- Bộ Cảm Biến Lưu Lượng Nước YF-S201 là cảm biến lưu lượng nước thường dùng trong các máy bơm nước hồ cá, máy bơm mini, máy nước nóng, vv.

- Cảm biến hoạt động dựa trên cánh quạt nước và cảm biến Hall bên trong: khi nước chảy qua làm quạt nước quay, tốc độ của nó thay đổi với tốc độ dòng chảy khác nhau => cảm biến Hall phát ra tín hiệu xung tương ứng.

- Bộ cảm ứng có trọng lượng nhẹ, kích thước nhỏ, dễ lắp đặt.

- Trục cánh quạt làm từ thép không gỉ, chống ăn mòn, đem đến độ bền cao cho sản phẩm.

- Vòng đệm với cấu trúc lực trên và dưới không bao giờ bị rò rỉ.

- Kết nối dây: Đỏ (+); Vàng: Tín hiệu đầu ra; Đen (-)

Nguồn: Bùi Hữu Uyên.
