BỘ ĐIỀU KHIỂN THU PHÁT HỒNG NGOẠI 10 KÊNH SỬ DỤNG IC PT2248 - PT2249

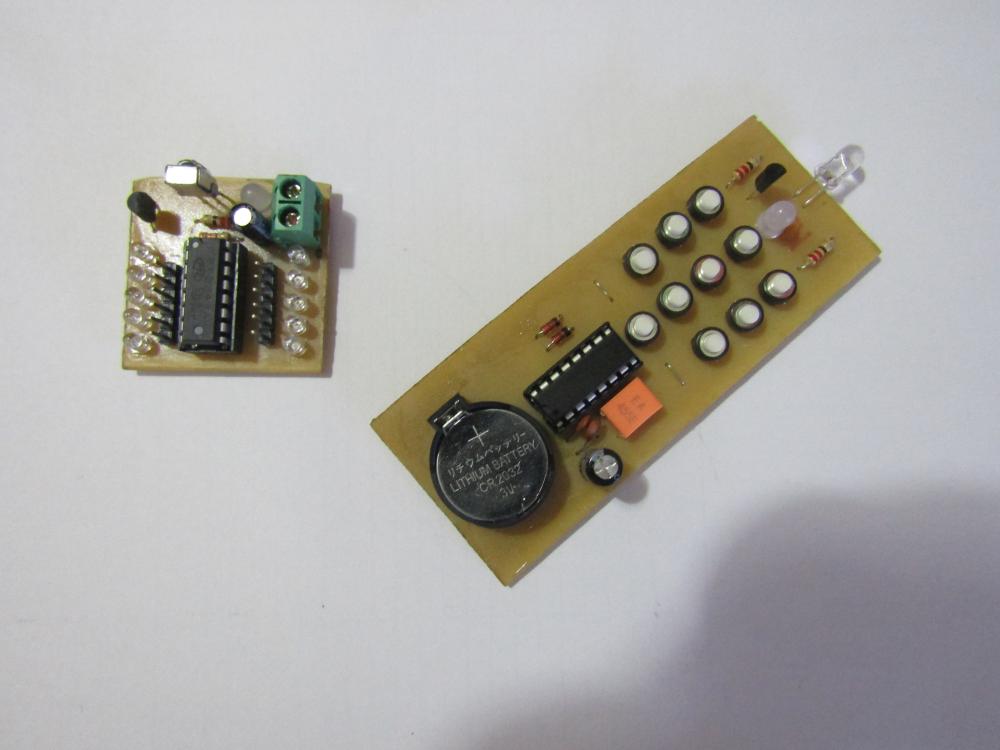

Chào các bạn ^^ .Hôm nay mình sẽ giới thiệu đến các bạn mạch thu phát hồng ngoại 10 kênh sử dụng 2 IC PT2248 và IC PT2249 điều khiển led . Mình cũng để jump đực để bạn có thể khiển các thiết bị khác như motor hoặc tích hợp với các mạch khác . Bạn có thể dùng mạch này để chế ô tô điều khiển từ xa , hoặc điều khiển đèn , quạt từ xa ....

Ở đây có 2 mạch riêng biệt là mạch điều khiển phát hồng ngoại và mạch thu hồng ngoại hiển thị led . Vì 2 mạch này sử dụng 2 vi điều khiển PT2248 - PT2249 thu và phát cùng 1 tần số lên các bạn làm cả bộ 2 mạch để đạt được hiệu quả cao nhất nhá .

I-CHUẨN BỊ

+ Mạch thu hồng ngoại 10 kênh - PT2249

1-PT2249

2-ĐẾ IC 16P

3-TRANSISTOR C1815

4-LED THU HONG NGOAI IR 1838

5-TỤ HÓA 100uF 16V

6-TỤ GỐM 102

7-TRỞ 39K smd

8-TRỞ 330R

9-TRỞ 3,3K

10-TRỞ 220R smd

11-LED ĐỎ SS PHI 3

12-JUMP ĐỰC ĐƠN 2.54

13-KF301 2P

14-LED NGUỒN ĐỎ ĐỤC PHI 5

+ Mạch phát hồng ngoại 10 kênh - PT2248

1-PT2248

2-ĐẾ IC 16P

3-PIN 3V CR2032

4- ĐẾ PIN CR2032

5- TỤ 100uF 16V

6-THẠCH ANH 455 KHz

7-TỤ GỐM 102

8-DIOT 1N4148- 2 CHIẾC

9-LED THƯỜNG PHI 5 BÁO SÓNG HỒNG NGOẠI

10-LED PHÁT HỒNG NGOẠI PHI 5

11-TRANSISTOR A1015

12-TRỞ 100R

13-TRỞ 220R

14-NÚT NHẤN 2 CHÂN - 10 CHIẾC

II-SƠ ĐỒ NGUYÊN LÝ MẠCH

SƠ ĐỒ NGUYÊN LÝ MẠCH THU HỒNG NGOẠI 10 KÊNH PT2248

SƠ ĐỒ NGUYÊN LÝ MẠCH PHÁT HỒNG NGOẠI 10 KÊNH PT2249

III-HÌNH ẢNH MÔ PHỎNG THIÊT KẾ MẠCH TRÊN ALTIUM

HÌNH ẢNH MÔ PHỎNG MẠCH THU HỒNG NGOẠI 10 KÊNH TRÊN ALTIUM

HÌNH ẢNH MÔ PHỎNG MẠCH PHÁT HỒNG NGOẠI 10 KÊNH TRÊN ALTIUM

IV - HƯỚNG DẪN LẮP LINH KIỆN

SƠ ĐỒ LẮP LINH KIỆN MẠCH THU HỒNG NGOẠI 10 KÊNH PT2249

SƠ ĐỒ LẮP LINH KIỆN MẠCH PHÁT HỒNG NGOẠI 10 KÊNH PT2248

V- FILE ALTIUM VÀ MẠCH IN PDF
