Bộ Combo Chế Hệ Thống Tưới Cây Tự Động Sử Dụng Cảm Biến Độ Ẩm

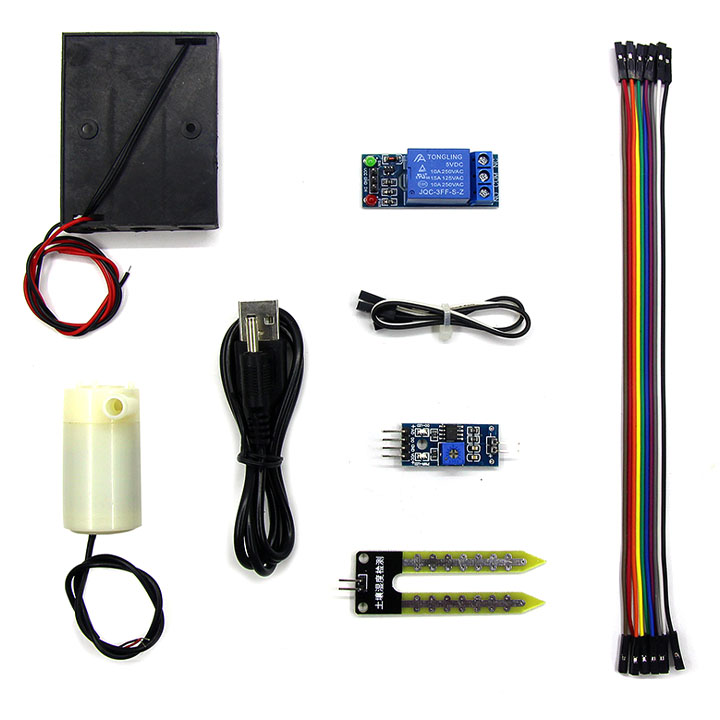

- Bộ sản phẩm bao gồm:

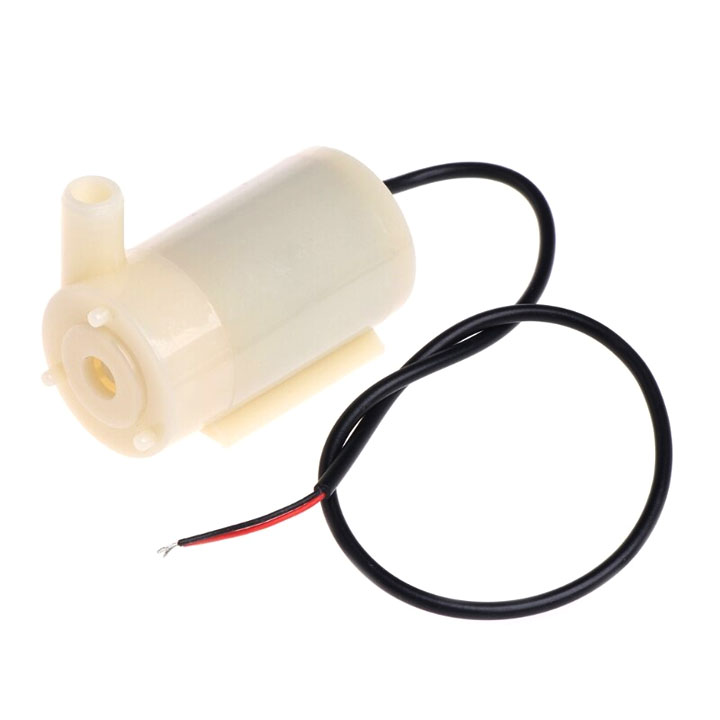

+ 1 Máy Bơm Chìm Mini 3-6V.

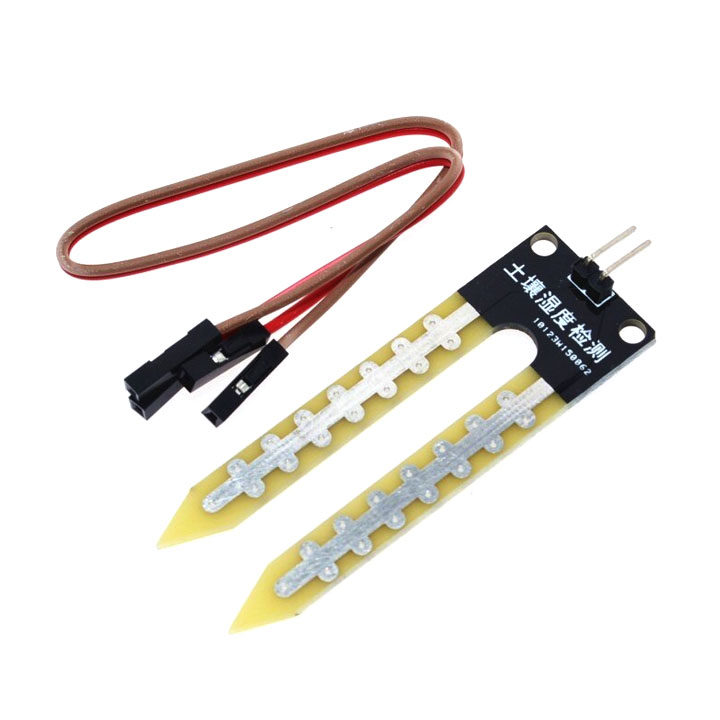

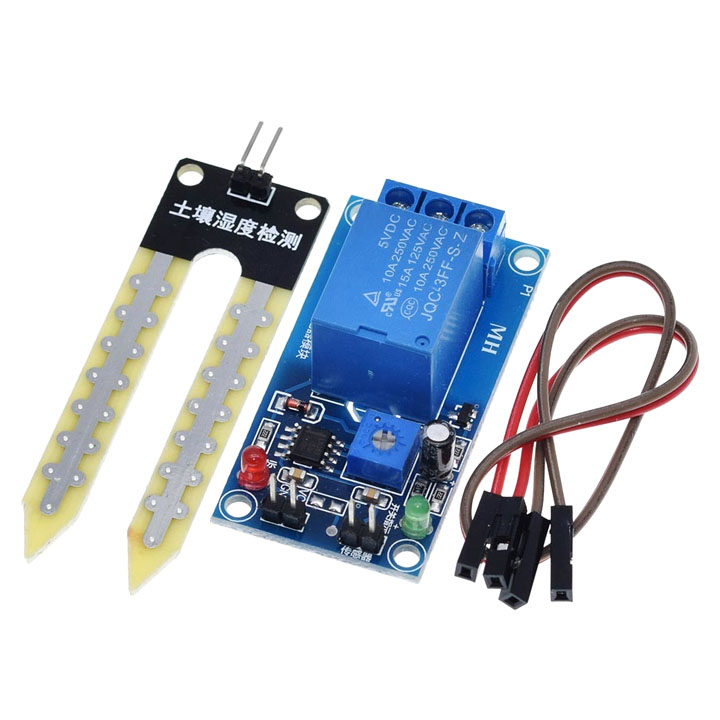

+ 1 Module Cảm Biến Đo Độ Ẩm Của Đất.
+ 1 Relay 1 Kênh 5V.

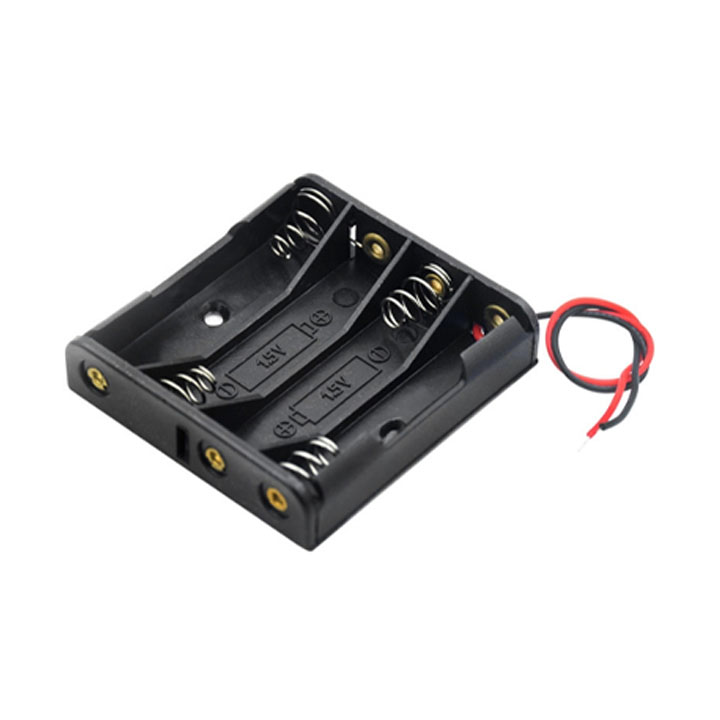

+ 1 Hộp Pin dùng 4 Pin tiểu.
+ 1 Tệp 10 sợi dây nối 20cm_10 màu loại Cái-Cái.
+ Dây USB to DC.
- Khối lượng: 200g.

- Bước 1: Bỏ Pin vào hộp Pin.
- Bước 2:
+ Kết nối như hình. Dây trắng của cảm biến độ ẩm nối vào cực dương của mạch. Dây đen nối vào cực âm của mạch. (Cực âm của mạch có ký hiệu GND hoặc ký hiệu nối đất).
+ 3 dây đầu ra của mạch theo thứ tự đỏ, nâu, cam nối với 3 chân theo thứ tự VCC, GND, IN.
- Bước 3:
+ Kết nối nguồn với mạch, dây đỏ của nguồn vào dây đỏ của mạch(chỗ quý khách bóc vỏ dây điện), dây đen của nguồn vào dây nâu của mạch.
+ Kết nối dây đỏ của mạch (Cực dương) với đầu ra NO của relay. (Hình bên dưới sử dụng dây điện màu vàng).
+ Kết nối motor vào mạch. Dây màu đỏ của motor nối vào chân COM của Relay. Dây màu đen của motor nối vào dây nâu của mạch. (Hình bên dưới nối chung 3 dây: dây đen của nguồn, dây đen của motor và dây nâu của mạch).
- Bước 4: Gắn ống nhựa tưới nước vào motor như hình trên. Hoàn thành và tận hưởng kết quả. Quý khách có thể điều chỉnh độ nhạy với mức độ ẩm của thiết bị thông qua biến trở trên mạch.






Nguồn: Bùi Hữu Uyên.
