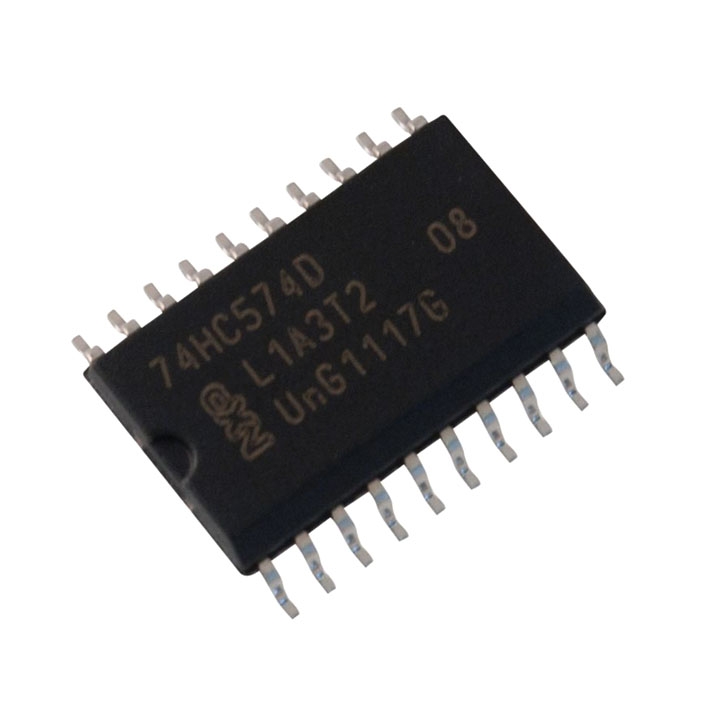

IC Logic 74HC574 SOP20 Chân Dán
![](https://bizweb.dktcdn.net/100/408/906/products/ic-logic-74hc574-sop20-chan-dan-1.jpg?v=1614982534250)
![](//media3.scdn.vn/img2/2018/9_20/y8hiyC.jpg)
- 74HC574 Octal D-type F/F Edge-Trigg. Tri-State DIP20
- 74HC574 Octal D-type F/F Edge-Trigg. Tri-State DIP20 được thiết kế với các chân có chức năng sau:
+ Chân 1,2,3,4,12,13,14,15 là các chân đầu vào tín hiệu
+ Chân 5 và 6 là chân ra đảo và không đảo .
+ Chân 9,10,11 là các đầu vào địa chỉ nhiệm vụ là để xác định xem đầu ra xẽ là tín hiệu đầu vào nào.
+ Chân 16 cấp nguồn 5V để IC làm việc nếu lớn hơn thì IC sẽ bị chết và nhỏ hơn thì IC sẽ không làm việc
+ Chân 8 nối mass.
+ Chân 7 ở đây chính là chân tín hiệu chọn chíp như đã nêu trên ,nó sẽ tích cực ở mức thấp nghĩa là khi tín hiệu là mức thấp cấp vào chân 7 thì mạch sẽ hoạt động và mức cao thì mạch sẽ không hoạt động.
![](//media3.scdn.vn/img2/2018/9_20/sjLobf.png)
- Sử dụng trong nhiều mạch điện tử.
![](//media3.scdn.vn/img2/2018/9_20/qd8lrj.png)
![](https://bizweb.dktcdn.net/100/408/906/products/ic-logic-74hc574-sop20-chan-dan-1.jpg?v=1614982534250)
Nguồn: Bùi Hữu Uyên.
