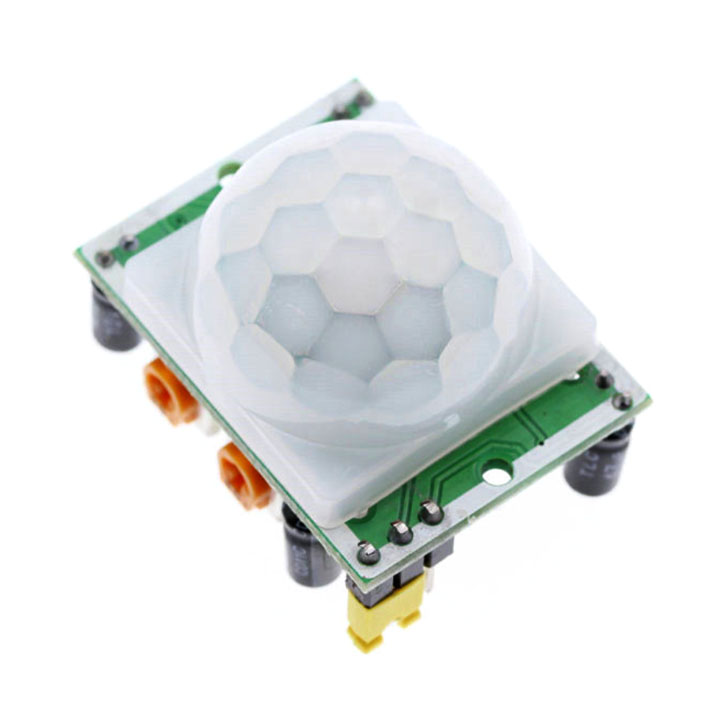

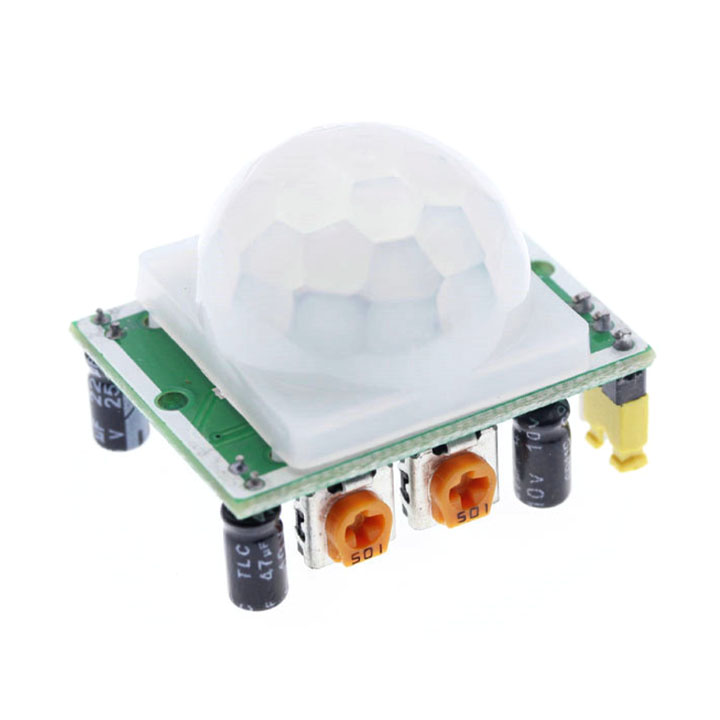

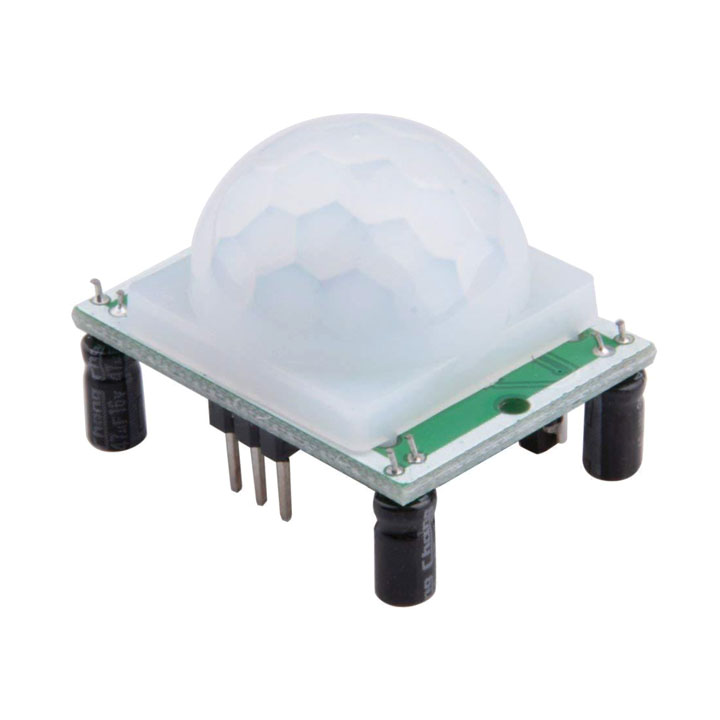

Module Cảm Biến Chuyển Động HC-SR501
- Điện áp hoạt động: DC 4.5V – 20V.
- Đầu ra : High 3.3V/ Low 0V.
- Có 2 chế độ hoạt động:
+ L không lặp lại kích hoạt.
+ H lặp lại kích hoạt.
- Thời gian trễ: 5 – 200s
- Thời gian khóa: 2.5s (mặc định).
- Góc quét < 100 độ.
- Kích thước ống cảm biến: 23mm (mặc định).
- Nhiệt độ hoạt động: -15oC - 70oC.
- Kích thước board: 32mm x 24mm.
- Khối lượng: 6g.
- Dùng trong cho an ninh: phát hiện người trong khoảng cách cho phép.
- Dùng để điều khiển tự động các thiết bị trong nhà khi có người: đèn điện, cửa…
- Lưu ý khi sử dụng module cảm biến chuyển động HC-SR501:
+ Cài đặt: Khi khởi tạo, module cần thời gian khởi tạo khoảng 1 phút. Trong thời gian này, moudle tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ.
+ Điện áp ra 1.5-3.3V, nếu sử dụng I/O 4.5-5.5V bạn nên lắp thêm tran.
+ Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các module, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió.
