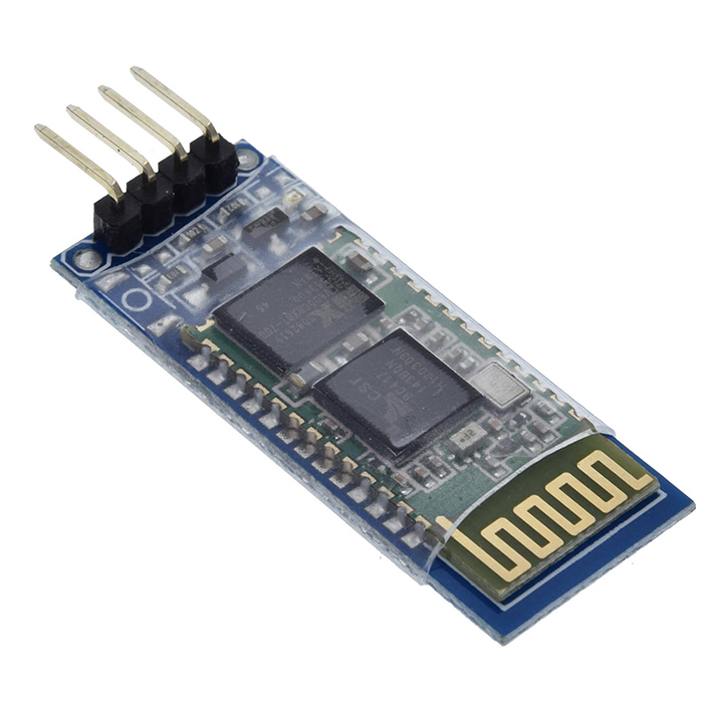

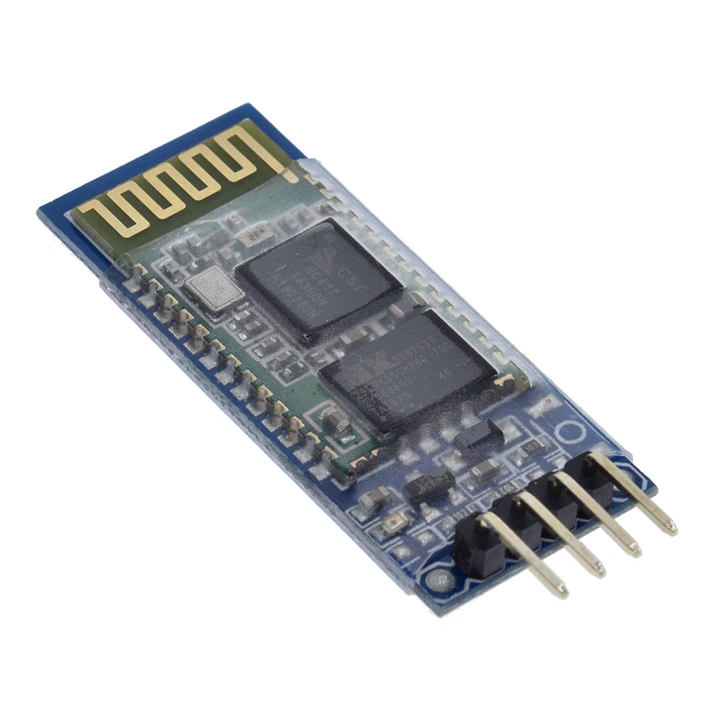

Module Thu Phát Bluetooth HC06 Slaver

- Cấu hình Slaver là cấu hình ban đầu, không thay đổi được.

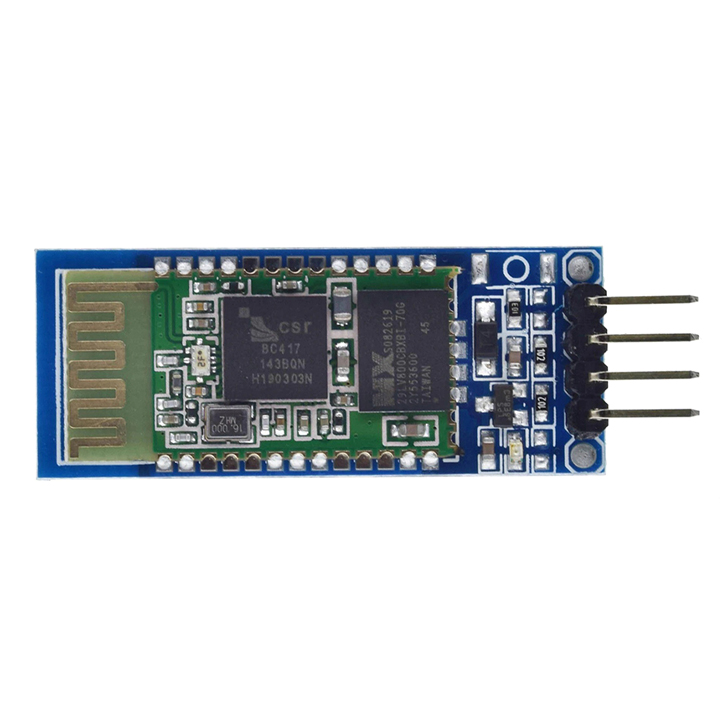

- Sử dụng chip CSR Bluetooth V2.0

- Điện áp sử cho 3.3V ( Hỗ trợ IC ổn áp đầu vào 5V)

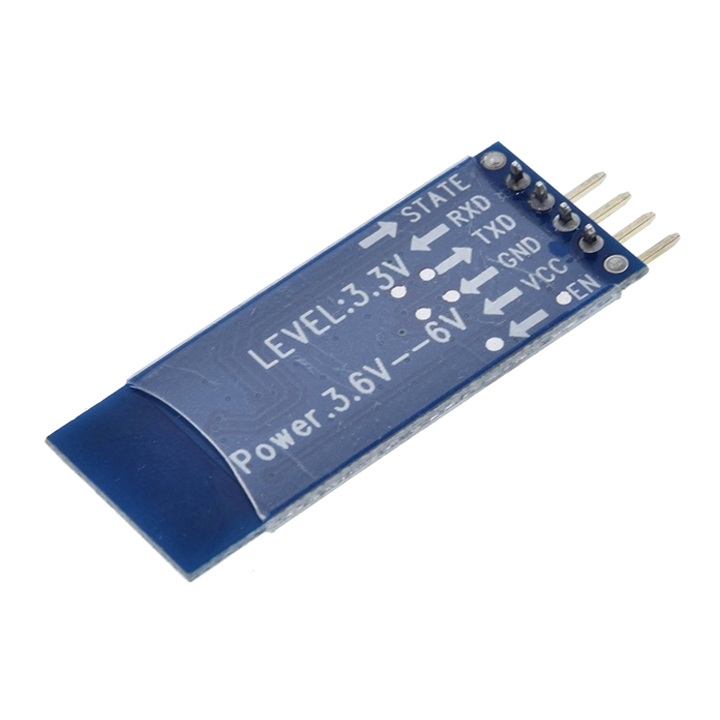

- Thứ tự chân: STATE   RXD   TXD   GND   VCC   WAKEUP

- Tốc Độ Hỗ Trợ: 200，2400，4800，9600,19200，38400，57600，115200

- Kích thước Module: 28mm x 15 mm x 2.35mm

- Dòng hoạt động: 20-30mA

- Tần số: 2.4GHz ISM band

- Tốc độ:

+ Asynchronous: 2.1Mbps(Max)/160kbps

+ Synchronous: 1Mbps/1Mbps

- Bảo mật: Authentication and encryption

- Giao tiếp: Bluetooth serial port

- Nhiệt độ làm việc: -20 ~ +75 Độ C

- Cấu hình mặc định:

+ 9600 baud rate, N, 8, 1

+ Pass: 1234

- Module Bluetooth HC06  có thể dễ dàng kết nối để thực hiện các thí nghiệm. Khi kết nối module với máy tính, Module HC-06 được dùng như 1 cổng COM ảo, khi truyền nhận với COM ảo sẽ tương đương như truyền nhận dữ liệu trực tiếp với giao tiếp UART trên module.

- Lưu ý: Module HC06 được setup mặc định là Slave không thể thay đổi được nên chỉ có thể giao tiếp với các thiết bị bluetooth ở dạng master như Smart phone, HC05 master,...2 module bluetooth được set là Slave không thể giao tiếp với nhau. Khi thay đổi Baudrate cho COM ảo không làm thay đổi baudrate của UART, baudrate UART chỉ có thể thay đổi bằng AT command trên module.

Nguồn: Bùi Hữu Uyên.
